Y型连接器

产品定位与核心优势

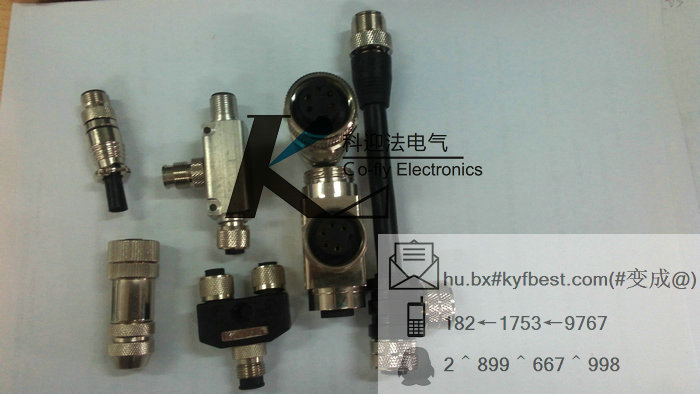

上海科迎法电气生产的 Y 型连接器属于 M12、M8 圆形连接器中的分支型产品，核心作用是把一路信号分成两路，或让两个传感器共用一个设备端口。它由一只公头或母头本体、两条分支线和内部并联线路构成，外形呈 Y 字，特别适合布线空间紧张、又需要就近取信号的场合。

对设备制造商而言，Y 型连接器的价值在于省端口、省线缆、省施工时间：原本需要两个插座的位置，用一个端口加一只 Y 型分线器即可接两只传感器；预制浇注电缆把现场压接、焊接工序前移到工厂，接线一致性更好。产品插针插孔镀金，接触电阻低而稳定，适合传输开关量、模拟量以及编码器脉冲等信号。

结构组成与工作原理

Y 型连接器由主干插头、两条分支线、内部接线板和密封护套组成。主干插头与设备或电缆对接，两条分支分别引出至两只传感器；内部按针位把需要共用的电源、地线并联，把各自的信号线独立引出。理解内部线路的分配方式，是选型时避免“插上后两只传感器互相干扰”的关键。

一进二出分支结构

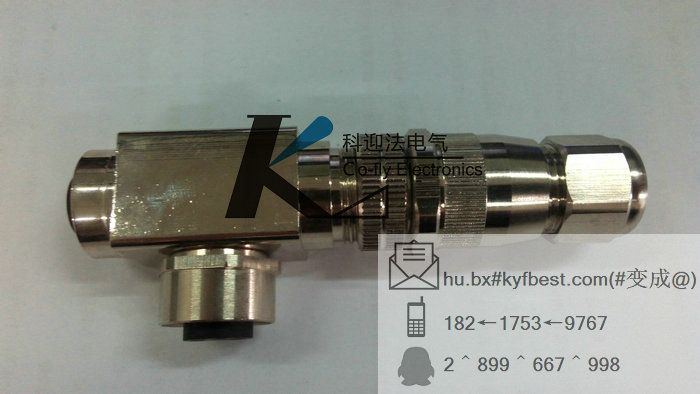

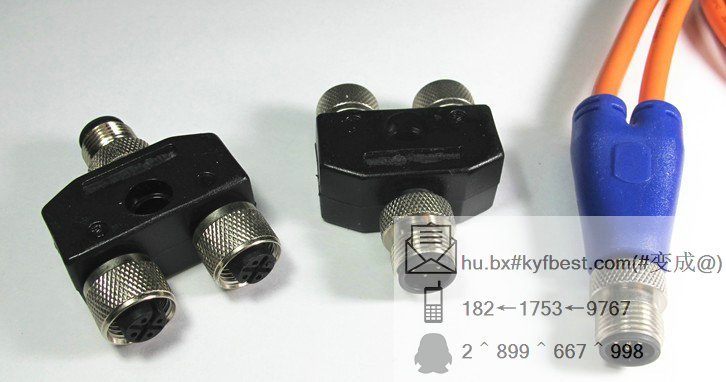

所谓一进二出，是指主干端为一个连接器，两个分支端各为一个连接器。分线可以在插头本体内部完成，也可以在两段电缆之间以浇注方式完成。前一种结构紧凑、适合短距离分支；后一种线长可调，适合分支点需要远离设备面板的场合。

内部线路与针位

内部线路决定哪几芯并联、哪几芯独立。常规做法是把电源正、电源负并联给两只传感器，信号输出各自占用独立针位；若两只传感器输出类型不同，或需要双向通信，针位分配必须重新设计。特殊内部线路可按用户接线图定制生产，订货时要给出针位定义，不能只报芯数。

锁紧与密封

各端均采用螺纹旋合锁紧，与 M8、M12 标准插座配套。插头前端的 O 型圈和本体尾部的浇注层共同阻挡水汽，使产品可用于冲洗和潮湿环境。分支线受力时，拉力应先由本体和护套承担，避免直接传到内部焊点。

屏蔽与抗干扰

屏蔽型 Y 型连接器在主干与两条分支之间保持屏蔽连续，使编织层从主干一直延伸到分支末端。若只屏蔽主干、分支裸露，干扰会从分支缺口进入。对于编码器、模拟量传感器等弱信号场合，应优先选用带 EMC 屏蔽的结构，并确保屏蔽层与设备地可靠连接。

关键参数与规格

下表汇总了 Y 型连接器的常规规格。表中数据来自产品系列的通用范围，具体针位定义、线长和护套材料以订货型号为准，特殊要求可在订单中注明。

需要说明的是，芯数并不等于可独立分支的信号数。电源与地线通常被两只传感器共用，因此 4 芯产品往往只能提供两路独立信号；若两只传感器都需要独立供电或独立通信，应选择更高芯数或改为两只独立插头。选型时把传感器接线图交给供方，比口头描述更可靠。

材料与制造工艺

Y 型连接器的可靠性，取决于插针材质、镀层质量、内部接线强度和浇注密封四道关口。外形相似的产品，差别往往藏在分支处的抗拉和抗弯设计上。

插针与镀金层

插针以铜合金为基材，表面镀金，插孔采用弹性结构。镀金层隔离了铜与空气，减少氧化和硫化，使接触电阻在长期使用中保持稳定。分支产品插拔次数多，镀层耐磨性尤其重要，镀层过薄会在多次插拔后露出基材。

壳体与护套材料

本体常用工程塑料成型，具备绝缘、阻燃和尺寸稳定等特性；电缆护套可选 PVC 或 PUR，前者柔软、成本适中，后者耐磨、耐油和耐低温表现更好。用于移动设备或拖链附近时，应优先考虑耐磨护套并控制弯曲半径。

浇注成型与装配

浇注一体结构把分支线、接线板与插头本体固化为整体，水汽难以从结合面进入，抗拉强度也更高。装配时要保证内部并联点焊接牢固、分支线不交叉、护套与本体同心。分支处是应力集中点，工艺控制不到位，使用中会先从护套根部开裂。

出厂检测

成品需逐只核对针位与通断，确认主干到两条分支的对应关系正确，再测绝缘电阻和耐压。密封性能按批次抽检，屏蔽型产品还要检查屏蔽层连续性。对于定制内部线路的产品，首件确认尤为关键，批量生产前应封样。

防护与可靠性

Y 型连接器通常安装在设备面板、传感器附近或线槽出口，面对的是冲洗水、切削液、粉尘和持续振动。以下四项性能需要在选型和验收时确认。

防护等级

常规产品达到 IP67，可承受短时浸水和冲洗；IP68 结构适合更严苛的浸水场合，具体以型号为准。分支产品的薄弱点在两条分支线的根部，安装时应避免分支长期受侧向拉扯，必要时用扎带固定。

抗振动与抗弯折

设备运行时的振动会通过电缆传到分支处，若分支线悬空摆动，内部焊点反复受力就会疲劳断裂。安装时应把分支线固定在支架或线槽内，让振动止于固定点。移动部件附近使用时，应留出弯曲余量，避免同一位置反复折弯。

插拔寿命

该系列插拔寿命为 1000 次。实际寿命与插拔方式有关：应握住本体旋转退出，不能拉电缆；插孔内进入切屑或油泥会加速磨损。对于需要频繁更换传感器的工位，可把易损端做成可快速更换的分支线，降低整条线束的报废成本。

耐油与耐温

机床、工程机械附近常有切削液和液压油，护套材料应具备相应耐油性；户外或低温仓储环境则要关注材料的低温脆化。常规工业温度范围内的应用可按标准型号选型，超出范围时应与供方确认材料方案。

安装与接线指导

Y 型连接器的安装重点不在插头本身，而在两条分支的走向和固定。分支布置合理，插头受力小、维护也方便；布置不当，再好的产品也会在根部出问题。

分支固定与布线

两条分支应分别走向各自的传感器，避免相互缠绕或交叉受力。分支点附近不要锐角弯折，应用扎带或线卡把线束固定，使拉力由固定点承担。线束经过运动部件时，应留出足够余量，并让弯曲发生在整段电缆上而不是某一点。

螺纹连接

旋入前检查插座螺纹和插头前端是否干净，O 型圈是否完好。旋合时应顺螺纹方向轻旋，手感发涩要退出清理，不能强行加力。旋紧后插头与插座应贴合，不能留下明显缝隙；需要防水时，应按要求使用密封垫。

屏蔽与接地

屏蔽型产品的编织层应在主干端与设备地连接，分支端的屏蔽保持连续但不额外形成地环路。屏蔽层与信号线之间必须绝缘，避免毛刺搭接。若现场干扰主要来自变频器，还应注意信号电缆与动力电缆分开走线。

型号命名与选型对照

该系列覆盖 M12、M8、M16、M23 等螺纹规格，芯数从 2P 到 12P。原文列出的 M12X1 一分二连接线包含 3 针 3 孔、4 针 4 孔、5 针 5 孔、6 针 6 孔、8 针 8 孔等组合，M8 插头线则有 3 针 3 孔、4 针 4 孔。订货时要把螺纹、芯数、针孔形式、线长和接头形式一次说清。

芯数与针位

芯数决定可用的信号数量，针位决定每根线接在哪里。常规 Y 型分线会把电源与地并联，信号独立；若两只传感器输出类型不同，或需要独立供电，应重新分配针位。选型时提供两只传感器的接线图，由供方确认内部线路，避免买回标准分线却无法使用。

带电缆与不带电缆

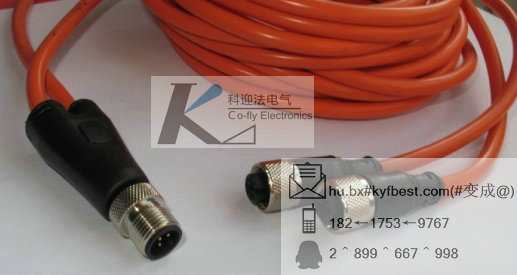

带电缆产品出厂即完成浇注，防护和抗拉性能稳定，长度可选 1 米、2 米、10 米等，也可按用户指定；不带电缆产品把电线直接插入螺纹孔，用螺丝旋紧即可，适合现场按实际长度裁线。前者适合批量配套，后者适合维修备件和小批量改造。

直头与弯头

直头结构简单、插拔方向明确，适合面板前方空间充足的位置；90° 弯头可把出线方向转向侧面，适合空间受限或需要沿面板走线的安装。弯头同样要注意出线方向与分支走向一致，避免分支线被迫扭转。

长度与线色

分支长度可按现场距离分别指定，不必两条等长。线色和针位标识应在订单中约定，同一项目内保持一致，便于后期维护对号。若设备出口到不同地区，线色习惯可能不同，提前说明可减少现场改线。

典型应用场景

传感器与仪器仪表

在仪器仪表和传感器应用中，Y 型连接器常用来把两只接近开关、两只压力或流量传感器接到同一个 IO 端口，减少插座数量和柜内线缆。IP67 结构与镀金触点适应潮湿车间，EMC 屏蔽型可用于编码器等脉冲信号场合。

机械设备与现场总线

机械设备、包装线、装配线和现场总线系统中，分支连接可以缩短传感器到端口的距离，减少长线缆的敷设。对需要临时增加检测点的改造项目，一只 Y 型分线器往往比重新开孔、增加插座更省事，也更容易恢复原状。

常见问题与排查

两只传感器接上后互相影响怎么办？先核对内部线路是否把信号针位并在一起。标准分线通常共用电源与地、信号独立；若两只传感器需要独立供电或输出类型不同，应改为定制针位或使用两只独立插头。

分支端信号时有时无？检查分支插头是否旋紧、插孔是否有异物，再轻拉分支线看根部护套是否松动。若只在设备动作时出现，多为分支线未固定，振动传到内部焊点，应增加线卡并留出弯曲余量。

Y 型分线能不能反向当合路用？电气上两个分支与主干相连，但能否合路取决于信号类型。两路开关量或模拟量直接并联可能互相钳位，通信信号更不允许随意并接。需要合路时应先确认电气特性，不要仅凭接口能插上就使用。

浇注电缆能否自行剪短？可以按接线要求剪短，但剪断后分支端需要重新做密封和应力处理，普通现场条件下难以恢复原有防护等级。建议订货时直接指定长度；确需现场改线，可选用不带电缆的螺钉接线型。

插头根部进水怎么处理？断电后拆开检查护套是否开裂、分支线是否长期受侧拉。清理水分并更换损坏件，重新固定线束，让拉力止于卡子。反复进水的工位应改用 IP68 结构或加装防护盒。

包装、储运与定制服务

产品通常按只做独立包装，电缆盘绕成圈并用扎带固定，装入纸箱时避免重压和锐角挤压。仓储环境应干燥、通风，远离油污、酸碱和高温源；长期存放不要悬挂在分支线上，以免护套产生永久变形。

除标准型号外，可按用户要求定制内部线路、分支长度、线色、针位标识和屏蔽方式。科迎法产品已出口到欧美、东南亚等多个国家和地区，公司擅长特种产品的订制、设计与生产。定制前请提供设备接口、传感器接线图和现场环境说明，必要时先做样品确认。更多选型问题可致电胡工沟通。
