M6/M5插座四针四孔数控车床专用连接器

M6、M5插座四针四孔数控车床专用连接器，是面向数控车床刀架、主轴编码器、卡盘与辅助传感器回路的小型圆形连接方案。四针四孔即公母两端各四个接触件，可在有限的面板空间内同时传输电源、信号与屏蔽回路，减少机床电柜到执行部件之间的接线数量。

数控车床长期处于切削液喷淋、油雾弥漫和铁屑飞溅的环境，连接器一旦渗液就会造成接触不良与信号跳变。本系列插座采用螺纹锁紧与密封结构，插合后形成封闭腔体，防护性能可达IP67以上，部分结构可达IP68，适合机床内部与刀架附近的安装位置。

插座品种齐全，M5、M6接插件有3针、3孔、4针、4孔等组合，本款为四针四孔规格。接触件表面镀金，插拔寿命为500次，满足机床调试、换刀与维护过程中的反复插拔需求。

结构组成与工作原理

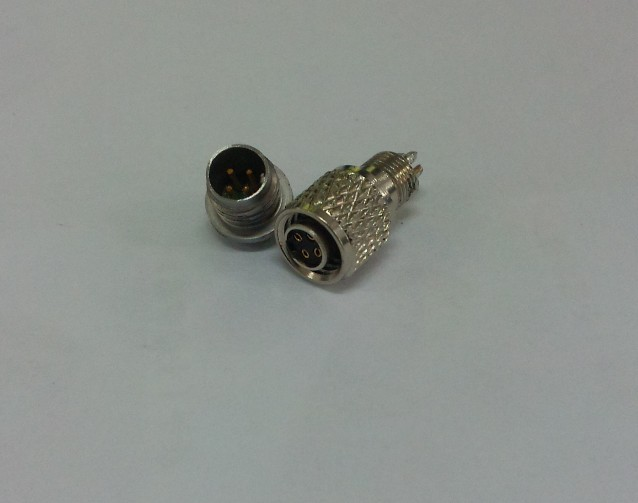

连接器由金属外壳、绝缘体、四组针孔接触对、锁紧螺纹与密封件构成。插合时四组接触件同步对接，螺纹旋紧后压紧密封圈，实现电气导通与环境密封，分离时反向旋松即可，不需要拆解机床面板。

四针四孔接触对

四针端为实心插针，四孔端为弹性插孔，插合后靠插孔的弹性变形产生稳定接触压力。四个接触件按针位编号布置，接线时对号入座，可避免电源与信号接错。

在数控车床上，常见分配为两根电源线、两根信号线，或三根信号线加一根屏蔽/接地线，具体分配由设备电气图确定，插座本身不限定用途。

螺纹连接机构

M5、M6系列采用公制细牙螺纹锁紧，螺距小、旋合圈数多，具备良好的自锁能力。机床刀架往复运动产生的振动不易使锁紧套松脱，避免运行中插头退出造成信号中断。

螺纹接口规格涵盖M5、M6以及M23、5/8’、7/8’、M16等系列，同一厂家型谱内可按设备接口尺寸选配，减少不同规格工具与备件的种类。

密封与防水结构

插合面设O形密封圈，锁紧套旋紧后密封圈被压缩，封闭插合缝隙；插座与面板结合处另设密封垫，形成插合与安装两道密封，阻止切削液沿壳体渗入电柜。

产品有密封型与高温密封型结构，高温型适用于靠近主轴、电机或需要在线清洗的工位，密封材料在较高温度下仍能保持弹性。

全金属屏蔽外壳

除常规结构外，还有全金属外壳屏蔽结构产品。屏蔽壳体将四芯回路包围，尾部与电缆屏蔽层连接后形成连续屏蔽通路，可抑制变频器、伺服驱动器与主轴电机产生的电磁干扰。

对于编码器与位置反馈信号，屏蔽外壳能降低干扰引起的计数丢脉冲，提升刀补与螺纹加工的尺寸一致性。

规格与参数

芯数与针孔组合

M5、M6接插件有3针、3孔、4针、4孔等规格，本款为四针四孔。同系列插座还可提供5针5孔、6孔、7针7孔等组合，用于需要更多信号回路的工位。

表中为系列通用能力，四针四孔为本款主规格。具体针位定义、额定电流与电压以产品图纸和出厂标识为准，选型时应与设备电气参数核对。

电缆长度与出线形式

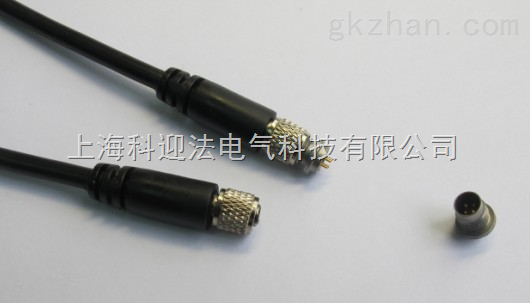

产品可以直接出线，电缆长度可由用户指定，如1米、2米、10米等，也可按机床实际走线长度定制。带线型出厂已完成焊接与注塑保护，现场安装后即可通电。

也有不带电缆的插头，由用户自行压接电缆。这种形式便于现场按需裁剪长度、减少库存规格，也方便维修时只更换线缆而不更换插座。

防护与寿命指标

防护性能为IP67以上，能承受短时浸水与高压喷淋；部分型号标注防水IP68，适用于更严苛的冲洗工位。实际防护效果取决于插合是否到位、电缆入口是否压紧。

插针插孔镀金后接触电阻低且稳定，配合500次机械寿命，可覆盖机床调试期与多年维护期的插拔次数。超过寿命后建议成对更换插头与插座，避免单端磨损造成接触不良。

材料与制造工艺

金属外壳与螺纹

外壳采用金属材质，经车削加工成型，螺纹牙型完整、旋合顺畅。金属壳体抗铁屑撞击与工具碰擦，也能在受到侧向拉力时保护内部针脚不变形。

屏蔽型外壳表面做导电镀层处理，保证插合面与面板之间的搭接电阻，满足机床变频环境下的屏蔽连续性要求。

镀金针脚工艺

插针与插孔均镀金。金层不氧化、耐硫化，在油雾与切削液气氛中仍能保持低接触电阻，适合传输编码器脉冲与传感器毫安级信号。

镀层厚度可按客户要求定制，插拔频繁或含硫气氛较重的车间可选用加厚镀层，延长有效接触寿命。

注塑与装配

带线型采用注塑成型，电缆与壳体一体包覆，电缆入口处形成柔性过渡，反复弯折时不易在根部断芯。注塑料与金属壳体结合紧密，可阻止液体沿界面渗入。

装配时按针位将接触件压入绝缘体，保证四针高度一致，插合时不出现单针悬空或顶针现象。

出厂检验

出厂前检查针位排列、镀层外观、螺纹旋合与密封圈装配，并对接触电阻、绝缘电阻和防水性能进行抽检，确保批次一致性。

数控车床工况适应性

冷却液与油污

车床加工中切削液持续喷淋，油雾与乳化液混合后易在插合面沉积。产品的密封结构可阻挡液体进入插合腔，镀金针脚在油污条件下不易氧化，减少因接触电阻上升造成的信号漂移。

产品具备耐油污、冷却液、润滑剂和乳剂的特性，也耐酸碱与化学清洗剂、试剂，适合集中排屑与清洗工序密集的车间。

振动与频繁扭转

刀架转位、主轴启停与尾座移动会带来持续振动，弯头出线处的电缆还会承受反复扭转与弯折。产品的金属壳体与螺纹锁紧可保持插合不松脱，注塑尾部则缓冲弯曲应力。

安装时应让电缆走向与运动方向一致，并在靠近插头处留出弯曲余量，避免拉力直接作用在针脚上。

焊接火花与铁屑

机床现场常伴随焊接作业与铁屑飞溅。金属外壳可承受焊接火花短时灼烧，表面不易烧蚀穿孔；插合状态下的密封结构也能阻止磁性铁屑进入接触腔。

未插合的插座应加装防护帽，避免存放期间铁屑落入插孔，造成插合时顶针或短路。

温度与清洗工况

靠近主轴与电机的部位温度较高，可选高温密封型结构，密封材料在持续高温下保持弹性，避免硬化开裂后失去防水能力。

需要高压水枪冲洗的设备，应确认所选型号的防护等级与喷淋方向，冲洗时避免水柱正对电缆入口。

安装与接线指导

面板开孔与固定

插座安装前按壳体规格在面板或电柜侧壁开孔，孔口去毛刺并保证平面度，防止密封垫被切伤。固定时按对角顺序均匀拧紧，避免单侧压紧造成密封偏斜。

安装位置应避开铁屑堆积区与冷却液直冲路径，必要时加装防护挡板，延长密封件使用寿命。

焊接与压接

不带电缆的插头由用户自行接线。焊接时控制烙铁温度与接触时间，焊点饱满无毛刺，避免热量沿针脚传入绝缘体导致针位偏移。

压接型应使用匹配的压接钳与端子，压接后做拉脱力检查。多芯线缆需按针位编号套热缩管或使用号码管，便于后期排查。

屏蔽接地

屏蔽型产品的屏蔽层应与插座外壳连通，电缆屏蔽网剥离长度适中，避免散丝碰触针脚。屏蔽接地应与机床电柜的接地系统一致，形成单点或等电位连接，防止地环路引入干扰。

选型与型号说明

M5与M6的差异

M5与M6主要差别在螺纹外径与壳体尺寸，M5更紧凑，适合安装空间极小的小型传感器与编码器接口；M6壳体略大，机械强度与抗拉能力更好，适合刀架与移动部件附近。

两者针孔组合相同，选型时先确认设备接口螺纹，再核对面板开孔与出线方向，避免因壳体尺寸差异无法安装。

直头与弯头

直头出线沿轴向延伸，适合电柜内部或后方空间充足的安装位置；90度弯头出线贴附面板走向，适合机床内部空间受限、电缆需沿导轨敷设的场合。

弯头型号的弯曲方向应与实际走线一致，订货时需说明弯向，避免安装后电缆被迫反向弯折。

带线与不带线

带线型开箱即用，电缆长度可按1米、2米、10米等指定，适合整机厂批量装配；不带线型由用户压接，适合现场维修与长度不定的改造项目。

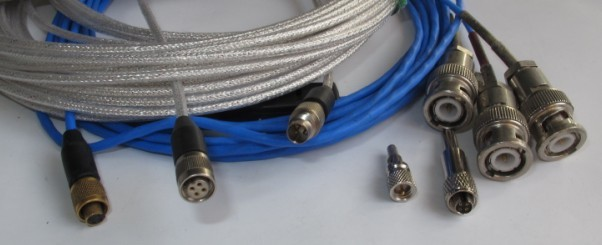

同系列还包括M5/10-32航空插头插座，品种齐全，可按设备原有接口规格配套替换，减少改造成本。

典型应用场景

数控车床刀架与卡盘

用于电动刀架、液压卡盘与尾座的回转信号和电源连接，四芯结构可满足供电加信号的需求，弯头出线适应刀架内部狭窄空间。

编码器与光栅尺

主轴编码器与光栅尺的信号线对干扰敏感，屏蔽型四芯连接器可同时传输电源、A/B相信号与屏蔽，减少丢脉冲与报警。

传感器与辅助回路

接近开关、压力开关、润滑与冷却监控等辅助回路，普遍使用M5、M6小型连接器。四针四孔插座可在同一面板上密集布置，减少接线工作量。

产品的耐酸碱、耐油污与抗扭转特性，也适用于石油、化工、钢铁、电力、汽车制造等环境恶劣的场合，用于设备快速投运与缩短停机维护时间。

常见问题与排查

问：插座装在冷却液直冲位置，多久需要检查一次？答：建议结合机床保养周期，每次清洗后检查插合面有无积液、密封圈有无变形，发现密封圈硬化或切口应及时更换。

问：四针接错会不会烧传感器？答：会。接线前应按电气图核对针位编号，电源正负与信号线不得互换，首次通电建议先断开负载测量电压。

问：插合后信号偶尔跳变怎么办？答：先检查锁紧套是否完全旋紧、电缆入口是否松动，再查看针脚是否有油污或镀层磨损。屏蔽型还应确认屏蔽层与壳体导通。

问：不带线插头现场压接后如何保证防水？答：应按说明书选用匹配线径的电缆与压接端子，电缆入口使用密封套并压紧，必要时在尾部加注密封胶，压接后做通电与防水检查。

问：弯头能否改为直头使用？答：不建议自行改向。弯头内部导体与注塑结构按固定方向成型，强行掰直会损伤芯线，应按走线方向重新选型。

包装、储运与定制服务

产品按规格独立包装，针孔端加防护帽，避免运输与存放期间铁屑、粉尘进入插孔。整箱存放应保持干燥，远离切削液与清洗剂。

科迎法可提供电缆长度、出线方向、针位定义、镀层类型与屏蔽结构的定制，接受特种订制服务。订货时请说明设备接口螺纹、芯数、线长与使用环境。

上海科迎法电气科技有限公司专注于电气连接产品的研发、生产与服务，通过ISO9000质量体系认证，型谱产品取得欧盟CE认证，选用符合ROHS要求的环保原材料。
