T型接头（Y型转接插头）

产品定位与核心优势

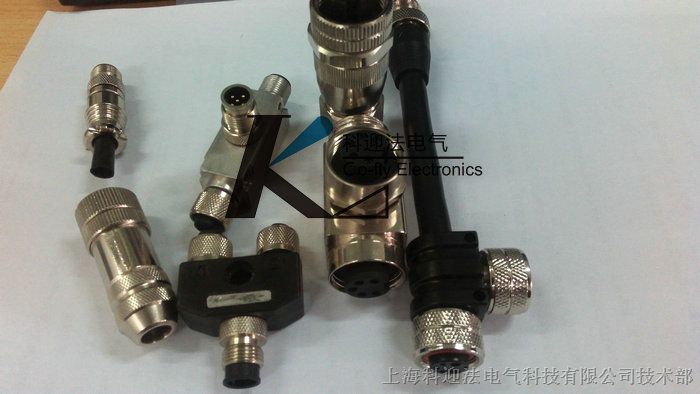

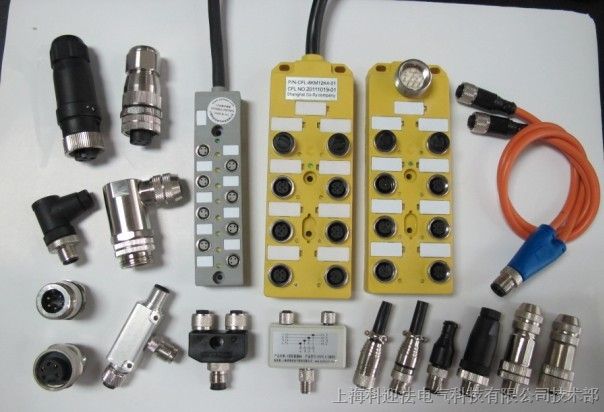

T 型接头又称 Y 型转接插头，是现场总线与传感器布线中常用的分支连接件，主要适用于 CANopen、PROFIBUS、DeviceNet 等总线系统，在拓扑中承担分支结构。上海科迎法电气生产的 T 型、Y 型接头覆盖 M8、M12、M16、7/8、M23 等螺纹规格，可与总线电缆、传感器和 IO 模块配套使用。

它的核心优势是“不断主干即可取信号”：在总线主干上增加节点时，不必剪断电缆重做接头，旋开原有连接、串入一只 T 型接头即可完成分支。对于传感器密集的产线，这种结构能显著减少布线工作量，也便于后期增删工位。内部线路可按用户实际需要定制，特殊针位和屏蔽方式都可讨论。

结构组成与工作原理

T 型接头通常由三个连接端口组成：一个公头或母头作为主干接入，两个端口作为分支输出；Y 型接头外形呈 Y 字，内部同样是三端相连。外壳内藏接线板，把主干与分支的对应针位并联或按图分配，外部以螺纹锁紧并做密封。理解三端的针位对应关系，是避免分支节点通信异常的第一步。

Y 型与 T 型分支结构

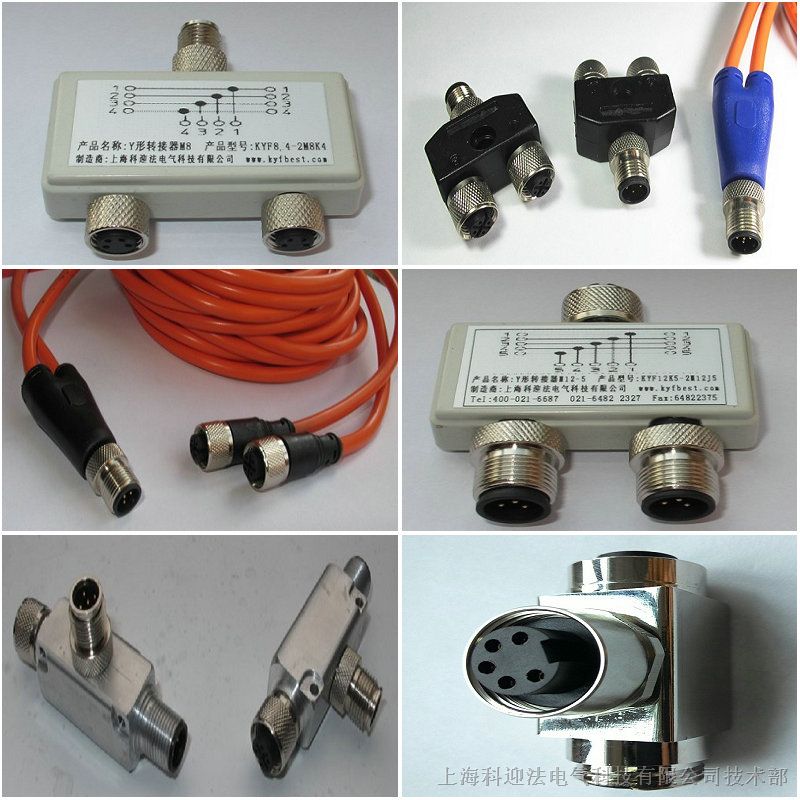

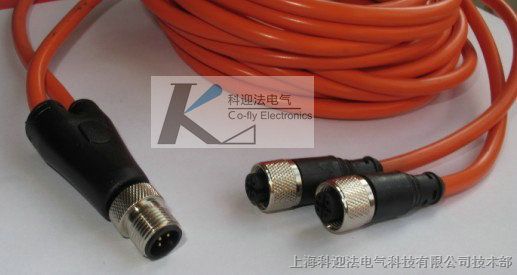

Y 型结构常见为“一公转两母”，分支方向呈斜角，适合空间较窄、线缆需要向两侧分开的场合；T 型结构常见为“一公转两母”的直角三通，适合主干与分支呈垂直布置。两种结构电气上都是三端并联，差别主要在出线方向和安装占位，选型时应结合设备面板和线槽走向。

内部线路与针位

内部线路按用户实际需要定制：总线应用通常把 A、B 信号与电源、地对应并联，屏蔽层三端连通；传感器应用则可能只并联电源与地，信号独立。针位定义一旦改变，外形相同的接头也不能互换，因此订货时应提供接线图或明确总线和传感器类型。

螺纹锁紧机构

三个端口均采用螺纹旋合，规格覆盖 M8、M12、M16、7/8、M23 等。滚花螺母便于手拧，旋合到位后插针与插孔的轴向位置被固定，能承受振动和电缆拖拽。分支节点维护频繁，每次重新插拔后都要确认螺纹旋紧，避免半扣造成间歇通信。

屏蔽与分支干扰

总线型 T 型接头的屏蔽层应在三个端口间保持连续，使分支不会成为干扰入口。分支线本身应尽量短，过长会形成天线效应并引起信号反射。屏蔽层与信号针之间要保持绝缘，压接屏蔽时避免毛刺刺入信号线，否则表现为偶发丢站而非持续故障。

关键参数与规格

下表汇总了该系列 T 型、Y 型接头的常规规格维度。表中为产品系列常见范围，特殊针位、线长与颜色编码以订货型号和图纸为准。

原文所列的插座规格覆盖 2 至 12 芯及 17 芯，公母可选，前装或后装安装，并可按 U.S.、IEC、汽车或数字颜色编码接线。芯数越多，针位图和线色表越重要；同一项目内应统一编码习惯，否则维护时很难凭外观判断线序。

材料与制造工艺

分支接头长期承受电缆重量和振动，材料与工艺重点在针件耐磨、壳体抗冲击以及三端结合处的密封强度。以下四道关口决定它在现场能用多久。

针件与镀层

针件采用铜合金，接触表面镀金，插孔为弹性结构。分支节点经常插拔，镀层耐磨性直接影响接触电阻；镀层过薄会在多次插拔后露铜，潮湿环境中逐渐氧化。对于总线信号，接触电阻的微小变化都可能引起反射和丢站，因此镀金层质量比外观更重要。

壳体与绝缘材料

壳体多采用工程塑料注塑，要求阻燃、抗冲击并在温度变化下保持尺寸稳定。安装在设备外侧的接头还会受到紫外线和油污影响，材料选择应结合室内外工况。绝缘体固定针位并保证爬电距离，其吸水率会影响绝缘电阻。

浇注与装配

带电缆的 T 型接头采用浇注成型，把三端线束与本体固化为整体，水汽不易从结合面进入，抗拉强度也更高。装配时需保证内部并联点牢固、三端针位不串位、屏蔽层连续。三端结合处是应力集中区，工艺控制不好会先从护套根部出现裂纹。

检测与追溯

成品逐只检查三端通断与针位对应，再做绝缘电阻和耐压测试；密封结构按批次抽检；屏蔽型产品确认三端屏蔽导通。定制内部线路的产品应先做首件确认并封样，批量时按封样核对，避免不同批次针位不一致。

防护与可靠性

T 型接头常装在设备外侧、线槽出口或现场总线节点处，防护和抗振是两项最现实的考验。IP68 结构配合正确的安装，才能在冲洗、油污和振动环境中保持通信。

IP68 防护结构

该系列按 IP68 设计，适合可能浸水或高压冲洗的场合。密封依靠端口 O 型圈与本体浇注层，任何一端未旋紧都会破坏整体防护。安装前应检查三个端口的密封圈是否完好、螺纹是否清洁，维护后逐个旋紧。

抗振动与抗冲击

产品采用抗振动、抗冲击结构，螺纹锁紧使三端在振动下不松脱。但分支电缆悬空摆动时，力仍会传到接头本体，因此应在分支线靠近接头处加固定，让振动止于卡子。工程机械、轨道交通等强振动场合尤其需要这一步。

插拔与耐环境性能

分支节点在调试和改造时会被反复插拔，针件镀层和插孔弹性决定了寿命。现场应避免带电线缆插拔，插孔进入切屑后要及时清理。油污、低温或紫外环境会加速护套老化，选型时应说明介质和安装位置。

安装与接线指导

T 型接头的安装质量，直接决定总线节点是否稳定。重点在三端受力、螺纹旋合和屏蔽接地，而不是把接头拧得越紧越好。

面板与端口安装

面板安装式产品分前装和后装，开孔尺寸和螺纹长度应与面板厚度匹配。前装便于面板正面操作，后装则把接线藏在面板内侧。安装面应平整，避免壳体受力变形导致密封圈压不实。三个端口的方向要提前规划，防止分支线相互顶住。

螺纹旋合与固定

旋入前清理螺纹和密封圈上的切屑、油泥，手感发涩时退出清理，不要强行加力。旋紧到端口贴合即可，过紧会使螺纹或密封圈过度变形。分支线较长时应在接头附近设置固定点，让电缆重量和摆动由支架承担。

屏蔽接地与总线布置

屏蔽型接头应保证三端屏蔽连续，并按总线规范在合适位置接地，避免形成地环路。分支线尽量短，不要与动力电缆长距离并行。总线首末端的终端电阻应按系统要求设置，T 型分支本身不能替代终端功能。

型号命名与选型对照

原文给出的结构组合包括 Y 型“一公转两母直头或 90°”以及 T 型“一公转两母直头”。选型时可从螺纹规格、芯数与针孔形式、分支方向三个维度确定型号，再补充线长、颜色编码和屏蔽要求。

螺纹规格匹配

M8、M12、M16、7/8、M23 各自对应不同的设备接口，不能混用。选型时量取设备插座螺纹外径，并确认螺距和锁紧方式；现场已有总线电缆的品牌和接头型号也应一并提供，避免买回后无法对接。

芯数与针孔组合

2 至 12 芯及 17 芯覆盖了从传感器到总线的常见需求。公头与母头的组合决定了接头是串在主干上还是作为末端分支，订货时要用“公转母”“公转两母”等明确描述，并附针位图。仅写芯数容易产生歧义。

颜色编码与线序

可按 U.S.、IEC、汽车或数字颜色编码接线。颜色编码不仅是习惯，更关系到与既有设备的一致性。出口项目或替换进口设备时，应明确沿用原设备的编码，避免现场按颜色接线后针位错乱。

典型应用场景

现场总线分支节点

CANopen、PROFIBUS、DeviceNet 系统中，T 型接头用于主干加分站的节点连接，可在不剪断主干的情况下增加驱动器、IO 模块或传感器。分支长度受总线速率限制，速率越高分支应越短；具体允许长度应按所用总线规范执行。

传感器与机械设备

在传感器、机械手、电机、包装与传送系统中，Y 型接头可把两只传感器接到同一端口，减少面板开孔和柜内线缆。设备改造时，一只分支接头往往比重新布线更快，也便于恢复原状。

科迎法生产的 Y 型接头、T 型接头及系列产品，可直接替代 Turck、Binder、Lumberg、Sick、Balluff、P+F 等公司产品，技术上无障碍。公司通过 ISO9000 国际质量体系认证，型谱系列产品取得欧盟 CE 认证，设计采用符合 ROHS 的环保原材料。

常见问题与排查

接入 T 型接头后总线丢站，先查什么？先确认三端螺纹是否旋紧、针位是否对应，再检查分支线是否过长、屏蔽是否连续。若只在某一节点丢站，可临时拆下该分支，判断是接头问题还是分支线缆问题。

分支端口能不能空着不接？可以空置，但应确认空置端口不影响屏蔽和密封，必要时加盖防尘帽。对于总线系统，空置分支会形成短桩，速率较高时应评估其影响，不能把空端口当成终端电阻。

Y 型和 T 型有什么区别？电气上都是三端分支，区别主要在出线方向与安装占位。Y 型分支呈斜角，适合两侧分开布线；T 型呈直角三通，适合主干与分支垂直。选择时应看设备面板空间和线槽方向，而不是只看外观。

定制内部线路需要提供什么？需要提供三端针位定义、信号类型、是否屏蔽以及总线或传感器接线图。若有原设备型号或样品，一并提供可减少沟通成本。定制件建议先做首件确认，再批量生产。

接头根部开裂或进水怎么办？检查分支线是否长期悬空摆动、固定点是否离接头太远。重新固定线束，让拉力止于卡子；护套已开裂的应更换整条组件，单纯缠胶带无法恢复 IP68 防护。

能否直接替换进口品牌接头？常规 M8、M12 等规格按通用工业标准设计，可与同规格产品对接。替换前仍需核对螺纹、芯数、针位和颜色编码，尤其是带特殊编码的总线接头，不能仅凭外形判断兼容。

包装、储运与定制服务

产品按只独立包装，带电缆组件盘绕固定后装入纸箱，避免重压和锐角挤压。仓储应干燥通风，远离油污、酸碱和热源；长期存放不要悬挂在分支线上，以免护套永久变形。带屏蔽的产品应避免强力弯折，防止编织层断裂。

公司坚持“定制化”发展方向，接受特种订制服务，可按用户需要设计内部线路、分支长度、针位与颜色编码。更多 Y 型和 T 型接头型号及技术资料，可致电胡工沟通。
