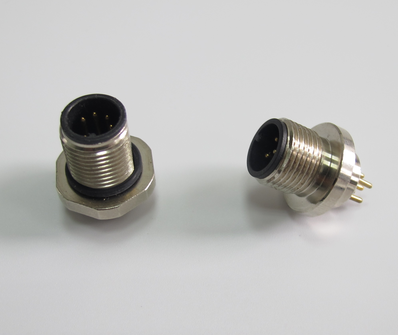

M12六方法兰不带线插座（针型/焊线焊板式）

M12 六方法兰不带线插座（针型、焊线焊板式）用于设备面板上的传感器与总线接口，接触件为针型（公头），六方法兰结构，安装螺纹 M12×1，法兰边长 27mm（可定制 20、22、24、26、27mm 等尺寸），尾部提供焊线式（焊杯脚）与焊板式（圆柱脚），不带预置电缆。

针型插座在设备端提供插针，与之配套的是孔型（母头）插头。这样搭配的好处是电缆端得到孔型保护：插头插孔被壳体包住，现场拖拽、踩踏与碰撞时不会把插针压弯；设备端的插针则被法兰与壳体围在中间，方向固定，插拔时对位更容易。

针型与孔型的公母搭配

同一台设备上，公母方向必须成对确定：设备面板装针型插座，电缆端就配孔型插头；反过来则设备端装孔型，电缆端配针型。两种方向都能正常传输，差别在维护习惯与安全考虑——设备端出针、电缆端出孔，现场更换电缆时只需更换插头，面板侧插针不外露于可插拔的线缆，减少了被线缆甩打压弯的机会。

选购时容易出现的错误是两端都选了插座。设备端与电缆端分别为插座与插头，型号中针型用 J、孔型用 K 区分，配套下单前核对一次即可避免到货无法对插。

结构组成与工作原理

插座由六方法兰壳体、针型接触件组件、尾部焊接端子与密封圈组成。孔型插头插入后，插头插孔包住设备端插针，插孔内弹性件收拢形成接触压力，信号经插针与内部导体传到焊杯或圆柱脚，再由用户侧导线、PCB 引出。

针型触点结构

插针的直径、长度与端部倒角决定插入手感与接触可靠性。端部倒角便于对位，针身不能有划伤或毛刺，否则每次插拔都在磨损插孔内壁。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ，两值对应插针与插孔的贴合面积，插针一旦弯折，接触压力分布就会偏离。

六方法兰与扳手位

法兰为正六边形，工具可直接卡在外轮廓或锁紧螺母上，紧固扭矩比手指旋紧更足。六条直边等高，受力均匀，面板上出现松动时可以就地补紧，不必拆下整块面板。

焊线与焊板尾部

Q 型焊杯脚适合焊接单根导线，线缆选型与长度自主；T 型圆柱脚用于 PCB 过孔焊接，焊点位置由板图决定。两种形态都不带电缆，接线、尾部保护与灌封由装配方完成。

密封结构

面板侧由 O 型密封圈与锁紧螺母构成密封，插头侧由插头自身结构承担，两侧闭合后整机达到 IP67。焊接尾部没有电缆密封层，焊点区域应按工艺做灌封或热缩，防止水汽进入绝缘体。

关键参数与规格表

基本参数

电气性能分档

芯数增加时单孔截面变小，额定电流、额定电压与冲击电压逐档下降。选型按实际负载对照档位，长期满载运行时应留出余量。

材料与制造工艺

针型接触件加工

插针多为车削或冲压后加工成形，端部倒角、针身圆度与直线度是关键尺寸。针身若有刀纹或磕伤，插拔时会刮擦插孔内壁，反复数百次后插孔接触压力下降，故障表现为接触电阻逐渐升高。

镀层与接触可靠性

插针镀层承担抗氧化与耐磨任务，镀层偏薄会在插拔中磨穿，露出基材后氧化。焊杯与圆柱脚在焊接时受热，镀层结合不良处更容易起皮，因此出厂以接触电阻与绝缘电阻为主要判据。材质符合 ROHS 环保指令要求。

装配与检测

装配流程为绝缘体入壳、插针定位、尾部端子固定、密封圈套装，随后做通断、耐压与密封抽检。公司通过 ISO9001:2015 质量体系认证及 IATF16949:2016 汽车行业质量体系认证，产品通过 CE/LVD、CE/EMC、IP67 认证。

防护与可靠性

IP67 密封实现

密封环由面板与法兰平面之间的密封圈闭合，六方法兰贴合面积大，配合螺母压紧可形成完整密封。插拔状态下防水交给插头侧结构，未插拔时应加盖保护帽，否则插针与绝缘体之间会积存水汽。

温度与介质适应

工作温度 -25℃~+85℃，覆盖常规控制柜与户外设备箱。若长期面对高湿、盐雾、切削液或清洗剂直淋，订货时应说明使用环境，以便在密封材料与表面处理上做针对性选择。

机械寿命与振动

机械寿命 ≥500 次，指插拔磨损极限。针型插针是受力最直接的部位，插拔时应顺着轴线插入，不带角度硬掰；振动场合把线束在插座附近固定，减少摆动对焊点的拉扯。

安装与接线指导

面板开孔与工具紧固

按图纸加工孔位，孔口去毛刺，装入密封圈后把法兰压向面板，用扳手卡住法兰或螺母旋紧。分两到三次逐步加力，让密封圈均匀受压；拧完后检查法兰是否偏斜、是否有局部脱开。

焊杯脚焊接

Q 型焊杯焊接单根导线，剥线长度与焊杯深度匹配，焊锡润湿杯壁即停，避免溢出污染相邻孔位。焊后套热缩管保护焊点，热缩段覆盖焊杯与线缆护套交界。

圆柱脚焊板

T 型圆柱脚用于过孔焊接，孔径与脚径配合，焊盘环宽留足。铺铜面积大的位置热被迅速带走，应延长预热或提高烙铁功率；焊后清洗助焊剂，防止吸潮后绝缘电阻下降。

型号命名与选型对照

型号代码含义

芯数与常用型号

典型应用场景

设备端出针的场合

适用于控制柜面板插座、仪器仪表接口、传感器接收端与现场总线设备接口。设备端出针、电缆端出孔，现场更换电缆时只需更换插头，设备面板上的插针方向固定，维护人员接线不易出错。

总线与协议适配

产品支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流工业自动化现场总线通信协议。总线接口按协议编码配针，替换针位会破坏屏蔽与对绞关系，常见表现是通信间歇中断。

常见问题与排查

问：插针弯了。答：多为插入时未对准轴线、硬掰所致，应换成孔型插头重新对位；插针弯折后不要强行掰直，接触压力已改变，建议更换。

问：与现有插头插不上。答：核对公母方向与型号，针型（J）需配孔型插头；再核对芯数与编码，A/B/D/X/S 型互不兼容。

问：未接线时插针处积水。答：未插拔状态应加盖保护帽，焊接尾部要做灌封或热缩；IP67 的防水前提是插头在位或保护帽到位。

问：焊板式出现虚焊。答：检查孔径与脚径配合、焊盘是否为大铜面，必要时延长预热；焊后清洗并复测绝缘电阻。

问：需要更小法兰或不同螺纹。答：法兰边长可按 20、22、24、26、27mm 等尺寸定制，安装螺纹也可按面板开孔调整，选型时提供开孔图即可。

包装、储运与定制服务

包装与储运

独立包装加外箱交付，插针为最易受损部位，装箱时应加护套或泡棉，避免相互磕碰。储存保持干燥通风，未安装的插座保留密封圈原包装，防止橡胶件老化。

定制范围

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰边长、特殊安装螺纹、特殊材质及特殊防护等级等，可按设备面板与安装空间调整结构。
