M12四方法兰针型插座的产品定位

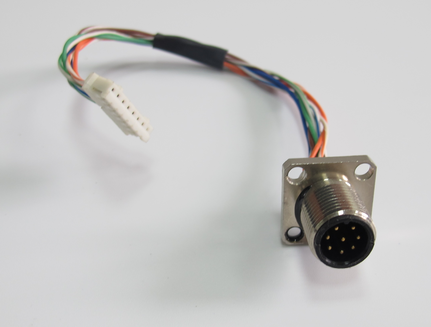

M12四方法兰针型插座(焊线式)转接端子是设备面板上的固定接口件,采用针型(公头)接触件与四方法兰结构,法兰边长20mm,芯数覆盖2针至17针。尾部提供焊线式(焊杯脚)与焊板式(圆柱脚)两种形式,用户把导线焊在焊杯上、或把插芯焊在PCB上,即完成设备内部与面板接口之间的转接,因此常被当作信号或电源的转接端子使用。
转接端子的含义
所谓转接端子,指插座一端面向外部插头、另一端面向设备内部线束或控制板,把面板接口与内部电路连接起来。与直接在面板上引一根电缆相比,转接端子的接线位置固定、针位定义清晰,检修时可单独更换插座而不用拆动整条线束,适合柜体与机箱类设备。
四方法兰的适配价值
四方法兰的方形边与常见机箱预留的方孔贴合,四个边角提供连续的压紧面,接触面积大于薄边法兰,压紧后不易单侧翘起。对需要面板固定、又希望接口外观方正整齐的设备,方形法兰比圆形法兰更容易与机箱布局对齐。

结构组成与法兰尺寸
四方法兰与面板贴合
标准法兰边长为20mm,可按设备安装孔定制18、20、22、24、26mm等尺寸。法兰尺寸决定开孔与贴合面积:边长偏小时压紧面窄,边长偏大时占用面板空间。选型时应量取实际开孔与相邻接口间距,避免两只插座法兰相互干涉。
针型接触件
采用针型(公头)接触件,与孔型(母头)插头配套,适用于设备端面板接口。针体固定于绝缘芯体内,插入时由插头孔位包覆,接触压力由孔型件的弹性提供,因此插座侧针体只需保证刚性与针位精度。
双接线方式与尾部结构
焊线式(Q型)尾部为焊杯脚,导线插入焊杯后焊接,适合现场维修与小批量生产;焊板式(T型)尾部为圆柱脚,直接焊在PCB上,适合模块化与批量生产。两种尾部共用同一针位与法兰外形,选型时按装配工艺决定,不必改面板开孔。
关键参数与规格
基本参数
| 项目 | 规格 |
|---|---|
| 接口类型 | M12×1,针型(公头) |
| 安装方式 | 四方法兰,法兰边长20mm |
| 法兰边长 | 20mm(可定制18、20、22、24、26mm) |
| 芯数 | 2-17针(可选) |
| 接线方式 | 焊线式(焊杯脚)/焊板式(圆柱脚) |
| 防护等级 | IP67 |
| 工作温度 | -25℃~+85℃ |
| 接触电阻 | ≤8mΩ |
| 绝缘电阻 | ≥500MΩ |
| 机械寿命 | ≥500次 |
| 编码类型 | A型、B型、D型、X型、S型 |
法兰边长20mm为标准值,其余尺寸按定制供货;IP67为配合O型密封圈与锁紧螺母安装后的整机防护等级,未装配到位时不能按该等级使用。
标准型号
| 芯数 | 焊线式型号 | 焊板式型号 |
|---|---|---|
| 2针 | KYF12J2Z-F20-14-Q | KYF12J2Z-F20-14-T |
| 3针 | KYF12J3Z-F20-14-Q | KYF12J3Z-F20-14-T |
| 4针 | KYF12J4Z-F20-14-Q | KYF12J4Z-F20-14-T |
| 5针 | KYF12J5Z-F20-14-Q | KYF12J5Z-F20-14-T |
| 6针 | KYF12J6Z-F20-14-Q | KYF12J6Z-F20-14-T |
| 8针 | KYF12J8Z-F20-14-Q | KYF12J8Z-F20-14-T |
| 12针 | KYF12J12Z-F20-14-Q | KYF12J12Z-F20-14-T |
| 17针 | KYF12J17Z-F20-14-Q | KYF12J17Z-F20-14-T |
表中为标准法兰边长20mm、规格代码14的常用组合,Q为焊线式、T为焊板式。若法兰边长需改为18、22、24、26mm,或需特殊编码,型号中的F20与其他代码随定制要求变更,下单时应提供图纸或开孔尺寸。
电气性能
| 项目 | 3-5针 | 6-8针 | 12针 | 17针 |
|---|---|---|---|---|
| 额定电流 | 4A | 2A | 1.5A | 1A |
| 额定电压 | 250V | 60V | 30V | 24V |
| 冲击电压 | 2500V | 1500V | 800V | 800V |
作为转接端子使用时,3-5针可承担4A/250V,6-8针为2A/60V,12针与17针分别降至1.5A/30V与1A/24V。若转接的是电源回路,应核算总电流并留出余量;高芯数型号仅建议传输信号。
材料与制造工艺
法兰壳体与镀层
法兰壳体承担固定与接口螺纹,需保证方形边的平面度,否则压紧后会出现贴合缝隙。接触件表面做镀层处理以控制接触电阻并提高耐蚀性;镀层均匀性直接影响≤8mΩ指标在多次插拔后的稳定性。
绝缘芯体与针位精度
绝缘芯体负责针位固定与隔离,注塑时需控制各针的同轴度与间距,保证插头顺利插入且不串位。多芯型号针距小,芯体材料的耐漏电性能与成型致密度决定了绝缘电阻≥500MΩ能否稳定保持。
装配与出厂检测
装配后进行针位通规检查与接触电阻、绝缘电阻抽测,确认无缺针、无错位与短路;焊杯脚与圆柱脚的外形也需逐件核对,避免焊板时插不进孔。法兰平面与螺纹口在包装前检查有无磕碰,确保上柜后能贴合密封。
安装与接线指导
面板开孔与固定
按四方法兰边长在面板上开方孔,孔口去毛刺后装入插座,法兰与面板之间放置O型密封圈,用锁紧螺母或螺钉压紧。四方法兰四边受力,拧紧时应交替施力,确认法兰与面板贴合后再完全锁紧,避免单边翘起导致渗水。
焊线式接线要点
导线剥头后镀锡再插入焊杯,焊料应充分润湿杯壁,线芯不得外露于杯口。焊接顺序建议由内圈向外圈,减少热量反复作用;焊后清理助焊剂,逐针做通断测试,并给线缆加护套防止弯折受力。
焊板式与转接布线
焊板式需先核对PCB焊盘间距与针位,插装到位后焊接,控制温度与时间避免芯体受热变形。作为转接端子布线时,建议把电源与信号分针布置、线束远离动力线,并在插头侧留出弯曲余量,防止线缆拉力直接作用于针体。
防护与可靠性
IP67密封条件
密封由法兰与面板之间的密封圈、插头与插座之间的接口密封共同实现,需配合O型密封圈和锁紧螺母。密封圈缺失、装偏或压紧不到位都会进水;不接线时应加装防护盖,清洗工位需缩短检查周期。
温升与接触可靠性
多针同时通电会叠加温升,柜内封闭空间散热更差。转接电源回路时建议按总电流分配针位,避免全部针满负荷运行;长期运行后应复测接触电阻,若明显上升需清洁针体或更换插座。
机械寿命与环境适应
机械寿命≥500次,工作温度-25℃~+85℃。方形法兰四边压紧,抗振能力优于薄边结构;但在强振动工位仍应固定线束、定期检查锁紧件,避免长期振动导致螺纹松动与针位偏移。
型号命名与选型
型号编码规则
| 代码 | 含义 |
|---|---|
| KYF12 | 科迎法M12系列 |
| J | 针型(公头) |
| □ | 芯数(2、3、4、5、6、8、12、17) |
| Z | 直型 |
| F20 | 法兰边长20mm |
| 14 | 规格代码 |
| Q | 焊线式(焊杯脚) |
| T | 焊板式(圆柱脚) |
选型步骤
先按面板开孔确定法兰边长与外形,再按信号与电源路数确定芯数并核对对应载流,然后按装配工艺选Q或T,最后确认编码类型与插头匹配。若设备已有其他尺寸的方形开孔,可按18、22、24、26mm定制法兰边长,避免重新开孔。
典型应用场景
柜体与仪表面板接口
产品广泛用于工业自动化设备面板接口、PLC控制柜面板插座、仪器仪表面板接口、传感器接收端面板安装与现场总线设备面板接口。四方法兰特别适合需要特定法兰尺寸匹配设备安装孔的场合,作为设备面板上的转接端子使用;支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等主流现场总线协议,便于在多协议并存的产线上统一接口形式。

常见问题与排查
问:法兰装上后边缘有缝隙?答:多为开孔偏大或法兰平面磕碰。密封圈必须先入槽,四边交替拧紧,缝隙存在时不可判定为IP67。
问:转接后信号不稳定?答:先核对针位定义与线序,再检查焊点有无虚焊、相邻针有无连锡;总线应用还需确认屏蔽接地与线缆走向。
问:能否把焊线式当焊板式用?答:两种尾部结构不同,焊杯脚焊板难以保证间距与强度,应按PCB安装需求选择T型。
问:17针型号能否接电源?答:17针额定1A/24V,仅适合信号传输;电源回路应选3-5针或6-8针并核算电流。
问:现有开孔为24mm怎么办?答:可按24mm法兰边长定制,型号中的F20改为对应代码,订货时提供开孔尺寸。
问:插头插入后偏紧或偏松?答:偏紧多为针位错位或异物,偏松多为孔型件磨损。不可强行插入,应清洁或更换对应部件。
品质保障与定制服务
认证与品质体系
产品通过CE/LVD、CE/EMC、IP67认证,公司通过ISO9001:2015质量体系认证及IATF16949:2016汽车行业质量体系认证,所有材质符合ROHS环保指令要求。
定制与包装储运
上海科迎法电气接受非标定制,包括特殊芯数、特殊编码(B/D/X/S型)、特殊法兰边长尺寸、特殊材质及特殊防护等级等。产品独立包装并配防尘护套,储运中避免重压与雨淋,长期存放后使用前应复测通断与绝缘电阻。
