金属T型三通连接器M12公母头,是lj22转接器家族中以金属壳体为特征的T形三通件。三个端口可按公头、母头组合配置,用于把一路主线分成两路,或在两台设备之间建立带转接关系的分支连接。

与塑料壳体三通相比,金属壳体在三通的机械强度、抗冲击能力与屏蔽连续性上更有优势。产品保留家族通用特征:M12型连接螺纹,可选M8型、M16型、M23型、带电缆型与特种转接型;2、3、4、5、6、8、12、16芯等多种芯数;公母头可互相转换;IP67防护、快速连接、安装方便、内部线路可任意设计;可有屏蔽与非屏蔽形式。

产品定位与金属壳体价值

金属壳体与公母头转换

金属壳体承担两件事:一是把三个端口的受力集中到壳体上,避免冲击与振动直接传到触点;二是为屏蔽提供连续导体,使分支段的屏蔽层在节点处不断开。公母头转换则解决接口方向问题,同一路线路既能做公头进、母头出,也能反过来配置。

与塑料三通的差异

塑料三通重量轻、成本低、绝缘好,适合一般信号分支与室内布线;金属三通在重载设备、移动机构、强干扰环境中更合适。金属件的代价是重量与成本上升,安装时需要更可靠的固定,避免悬空节点在振动中松动。

金属T型三通连接器M12公母头

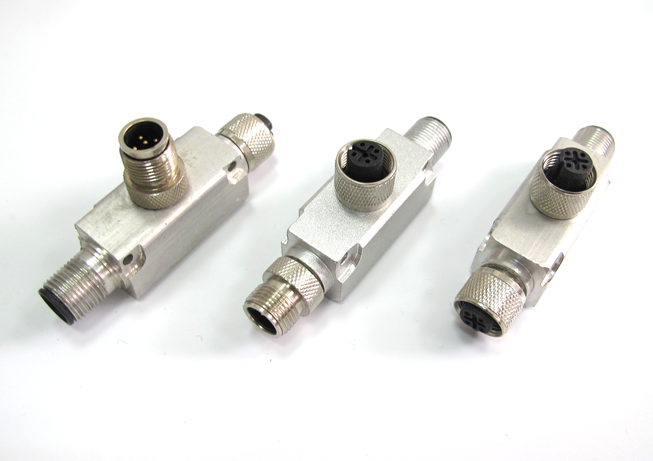

三通结构与公母端配合

公头端与母头端的配合

公头端外露插针,母头端内藏插孔,两者对插后由插孔内的弹性件夹持插针。三通上同时设置公头与母头,意味着节点本身兼具插头与插座功能:一端插入上级电缆的母头,另一端供下级电缆的公头插入,转接关系在节点内部完成。

中间汇流段

中间段是三通的汇流区,内部导体在此把进线芯线与两个出线端对应连接。走线可按客户要求设计:一路进、两路同号并联,或一路进、两路分别取不同芯线。汇流段的填充与绝缘处理决定节点在潮湿环境下的绝缘电阻,装配时应保证填充到位、无空腔。

螺纹锁紧与插拔

三个端口都采用M12螺纹锁紧,旋合后由密封件与压紧面形成防护。插拔时先对正键位再旋入,手感到位即可,不靠加大力矩追求密封;反复拆装后应检查螺纹有无磨损、密封圈有无压扁变形。

公母头组合的定制

公母互换的实现

公母头可以互相转换,属于定制项。同一款三通可按项目需要把进线端做成公头、出线端做成母头,或三个端口都做成母头。转换不是简单换个外壳,内部触点与针孔位置、锁紧螺纹方向都要重新匹配,因此必须在图纸阶段确定,不能在现场临时更改。

针孔配对与线序

公头与母头对接时,针必须进入对应的孔位,错位会造成信号错接或触点顶伤。三通的线序按客户图纸定义,进线第几芯对应出线第几芯逐条标明;批量生产按同一接线图作业,并在出厂前逐件核对通断关系。

抗机械冲击与屏蔽接地

抗机械冲击

金属壳体受撞击时不易产生裂纹,螺纹段也不易因外力变形,适合安装在设备外侧、移动部件附近或容易被工具碰到的位置。冲击能量由壳体吸收后传到固定支架,触点在壳体内受到保护;壳体受冲击后仍应检查端口有无磕碰变形,变形会影响插合与密封。

屏蔽连续

屏蔽型三通把进线与出线的屏蔽层在节点处连通,使分支段仍处于同一屏蔽体系内。屏蔽连续的意义在于避免分支点成为干扰入口:节点处屏蔽一旦断开,外部干扰会从这段缺口耦合进信号线,表现为通信误码或模拟量跳动。

接地路径

屏蔽层的接地通过壳体或专用接地端子实现,接地路径应短、接触面应洁净。安装前清除螺纹与接触面的油漆和氧化层,否则接地电阻增大,屏蔽效果下降。多点接地适用于高频干扰场合,单点接地适用于需要避免地环流的场合,具体按系统接地设计确定。

关键参数与规格表

下表汇总该三通的可选规格,用于初步选型。表中未列的指标不作承诺,可按客户要求定制,最终以订货图纸确认。

项目可选规格
产品形式T型三通连接器,金属壳体,M12公母头组合
连接螺纹M12型;可选M8型、M16型、M23型、带电缆型、特种转接型
芯数2、3、4、5、6、8、12、16芯等
端口配置公头、母头可按客户要求组合,公母头可互相转换(定制)
防护等级IP67
连接方式螺纹快速连接
屏蔽形式可选屏蔽或非屏蔽
内部线路可按客户图纸任意设计
生产方式按客户要求定制、批量生产

螺纹与芯数组合

端口螺纹以M12型为主,需要更小安装尺寸时可选M8型,需要更大机械强度或多芯时可选M16型、M23型。芯数从2芯到16芯,实际以3芯、4芯、5芯、8芯较常见;芯数越多,汇流段内部走线越密,三通外形与固定方式也要相应调整。

防护与连接方式

IP67依靠三处密封:端口螺纹压紧、汇流段封装、出线护套与壳体结合。任一端口未插合时必须加盖,否则水汽与粉尘会直接进入汇流段。快速连接指螺纹旋合即完成锁紧与密封,不需要额外工具,但旋合不到位的连接不能视为达到防护等级。

材料与制造工艺

壳体加工与镀层

金属壳体经机加工成形,端口螺纹与安装面在一次装夹中完成,保证三个端口的同轴与垂直关系。表面做镀层处理,镀层抑制潮湿与油污环境下的氧化腐蚀,同时为屏蔽接触提供较稳定的表面导电性。

装配与检测

装配顺序为:装入触点与内部导体,做汇流连接,填充绝缘,装入密封件,最后旋合壳体。出厂检测包括端口形式核对、通断与绝缘测量、螺纹旋合手感与密封外观检查;屏蔽型还要确认屏蔽层与壳体的连通性。

防护与可靠性

IP67密封

IP67可在粉尘环境与短时浸水条件下保护内部触点。实际使用中,防护最薄弱的环节往往是未插合的端口与出线护套根部:护套长期弯折会出现裂纹,水汽沿裂纹进入。安装时应保证护套根部不受剪切力,弯曲从护套外一段距离开始。

油污冲洗与振动

金属壳体耐油污与冲洗,适合机床、包装、清洗设备附近。高压冲洗时应避开未插合端口与壳体接缝;清洗剂的选择要考虑对密封件材质的影响。设备振动会使螺纹缓慢松动,应把三通固定在支架上,并定期复查旋合状态。

安装与接线

固定与安装

三通应固定在支架、立柱或设备侧板上,固定点选在壳体本体,不要用电缆承重。安装时先固定壳体,再插合三个端口,最后整理线束;端口周围留出拆装空间,避免相邻部件挡住旋合动作。

屏蔽接地做法

屏蔽型安装时,先把屏蔽层与壳体接触面处理干净,再旋合端口,使屏蔽层压紧在壳体上。接地线从壳体接地端引出,连接到设备接地排;接地线不要与动力电缆捆扎在同一束内,以免把干扰引入信号回路。

选型与应用

应用场景

金属T型三通适合工程机械、机床、锂电设备、包装线、轨道交通等存在振动、冲击或较强干扰的场合。典型用法是在主线中途分出一路给就近的执行元件或传感器,或在两台设备之间做接口转换。户外与冲洗环境应选屏蔽型,并做好端口防护。

选型顺序

选型按四步走:先定三个端口的公母形式,再定螺纹规格与芯数,然后确认屏蔽与接地要求,最后确定固定方式与是否带电缆。任何一步改变都会影响壳体与内部走线,建议在图纸阶段一次确认,避免批量后返工。

常见问题与定制服务

金属三通比塑料三通好在哪?主要在抗机械冲击与屏蔽连续。金属壳体不易被撞击打裂,螺纹段不易变形,还能把三个端口的屏蔽层连成一体;塑料三通适合一般信号分支,金属三通适合重载设备与强干扰现场,按工况选择即可。

公母头能现场改吗?不能。公母头互换涉及触点、针孔位置与螺纹方向的重新匹配,属于定制内容,应在图纸阶段确定。现场私自更换端口形式会破坏密封与接触配合,防护等级也无法保证。

三个端口都必须接吗?不必全接,但未使用的端口必须加盖密封。空置端口敞开会让水汽与粉尘进入汇流段,影响其余两路的绝缘;长期空置的端口还应做防尘盖固定,防止振动中脱落。

屏蔽型一定要接地吗?要。屏蔽层不接地只能屏蔽电场,对低频磁场作用有限,而且悬空屏蔽层可能耦合干扰。接地位置与方式按设备接地设计确定,接触面必须洁净,接地线尽量短。

受到冲击后还能继续用吗?应检查后再用。重点看端口螺纹有无变形、壳体有无裂纹、插合是否顺畅、密封件是否被挤出。螺纹变形会导致旋合不到位,防护随之失效,这类损伤应更换整件,不要强行旋入。

上海科迎法电气可按客户图纸定制金属T型三通的端口公母形式、螺纹规格、芯数、线序、屏蔽形式与是否带电缆,支持打样确认后批量生产。订货时请提供三个端口的接口形式、芯数与线序、安装空间、固定方式及接地要求,便于一次性确认方案。
