光伏电站建在户外，连接器需要承受25年紫外线照射、零下30到零上85摄氏度温差循环、盐雾腐蚀和风沙磨损。连接器进水或老化是光伏电站电气故障的主要原因之一。我们上海科迎法电气在为光伏电站配套防水连接器时，需要满足IEC 62845光伏连接器标准。本文讲清楚光伏电站防水连接器的选型要点。
光伏电站中防水连接器应用和选型
光伏电站的防水连接器主要包括组件接线盒连接器（组件间串联对接）、汇流箱连接器（多路组件汇流）、逆变器连接器（直流到逆变器）三种位置。每个位置的环境条件和电气要求不同。
一、光伏电站环境对连接器的要求
要求一 耐紫外线25年。光伏电站设计寿命25年，连接器必须承受25年户外紫外线照射。PA66塑料在紫外线照射6个月后变脆，不能直接用。必须选含紫外线稳定剂的PA66（黑色）或PBT加玻纤。密封圈选FKM氟橡胶（25年寿命）或硅胶（25年以上寿命）。
这里补充，太阳光模拟器在光伏连接器的户外耐候性验证中有应用。连接器厂商用太阳光模拟器对连接器做加速紫外线老化试验，模拟25年户外暴露，验证壳体和密封圈在长期照射后是否保持防护等级。太阳光模拟器辐照度1000瓦每平方米持续照射约1500小时，等效户外25年紫外线暴露量。
要求二 耐温差循环。户外昼夜温差大（沙漠地区零下30到零上60摄氏度），季节温差大（北方零下40到零上50摄氏度）。温差循环导致密封圈热胀冷缩，密封压力变化。要求密封圈在零下40到零上85摄氏度范围内保持弹性。FKM低温极限零下20摄氏度，北方严寒地区选硅胶。
要求三 耐盐雾。沿海光伏电站有盐雾腐蚀。316L不锈钢壳体或铜镀镍壳体耐盐雾。触点镀金厚度不低于1微米。IP67防护等级（短时浸水，暴雨后积水）。
要求四 耐风沙。沙漠地区风沙磨损连接器表面。金属壳体耐磨损好。塑料壳体表面硬度不够可能被风沙打毛。选金属壳体或PBT加玻纤壳体（表面硬度高）。
要求五 直流高压。光伏组件串联后直流电压可达1000到1500伏（新型电站可达1500伏）。连接器额定电压不低于1500伏DC。触点间距和爬电距离符合IEC 62845标准要求。
要求六 大电流。单块组件短路电流约10到15安，多块串联后电流不变但电压叠加。汇流箱连接器电流可能达到30到50安（多路并联）。选额定电流20到50安的大电流连接器。
二、不同位置的连接器配置
位置一 组件接线盒连接器。每个光伏组件背面有接线盒，接线盒引出正负两根电缆，末端带连接器。相邻组件串联时连接器对接。配置：MC4兼容型连接器，2芯，额定电流20到30安，额定电压1000到1500伏DC，IP67防护，PA66含紫外线稳定剂黑色壳体，FKM密封圈。电缆截面4到6平方毫米。
位置二 汇流箱连接器。多路组件串联后进入汇流箱，每路组件串在汇流箱端子排上汇流。汇流箱内部连接器用于组件串接入。配置：大电流防水连接器，2芯或3芯（含接地），额定电流30到50安，IP67防护，铜镀镍壳体。
位置三 逆变器连接器。汇流箱到逆变器的主干电缆连接器。配置：大功率防水连接器，2芯加接地，额定电流50到100安，IP67防护，金属壳体。部分逆变器厂家用预制电缆端子（压接后热缩管密封），不用连接器。

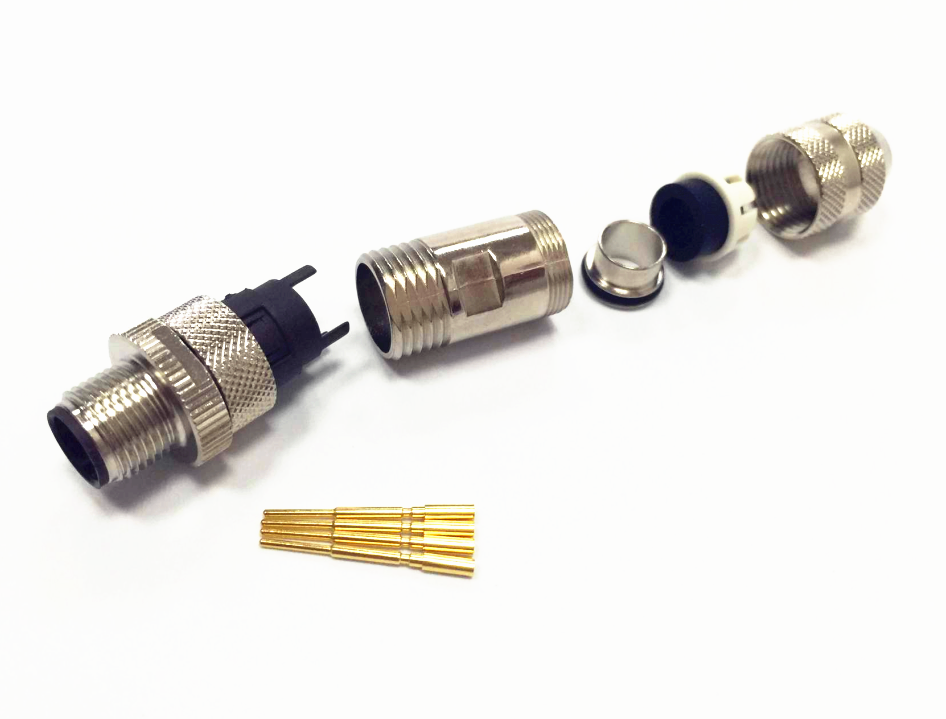

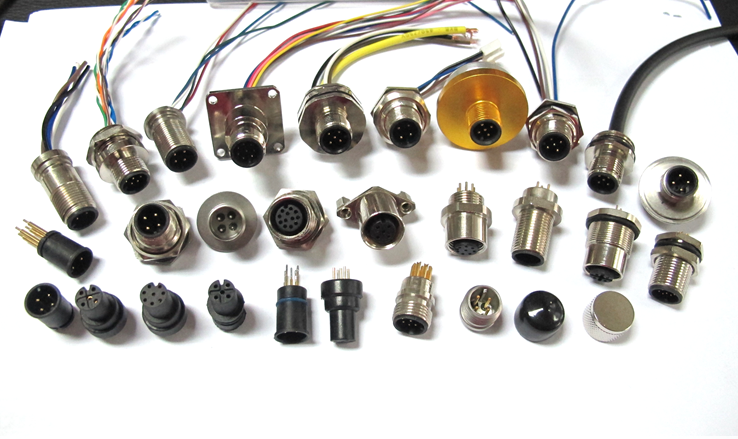

位置四 监测系统连接器。光伏电站有环境监测系统（辐照度、温度、风速传感器），传感器连接器。配置：M12防水连接器，4到8芯，IP67防护，用于传感器信号传输。
三、选型要点
要点一 认证标准。光伏连接器必须通过IEC 62845认证。认证包含：温度循环测试（零下40到零上85摄氏度200次循环）、湿热测试（85摄氏度85百分比湿度1000小时）、紫外线老化测试（参照IEC 61345标准）、湿绝缘测试（在水中测量绝缘电阻大于400兆欧）、拉力测试（大于400牛顿）。
要点二 接触电阻。额定电流30安的连接器接触电阻应小于5毫欧。接触电阻大导致发热（P等于I平方乘R，30安时5毫欧产生4.5瓦热量），长期发热加速老化。触点镀金厚度不低于1微米。
要点三 防触电保护。光伏连接器在不插合状态下（分开的两个半边），带电触点不能被手指触及（IP2X防触电等级）。MC4型连接器在不插合状态下触点在壳体内部，需要专用工具才能触及。
要点四 互配兼容性。不同厂家的MC4兼容连接器可能外观相似但尺寸公差不同，互配后接触电阻可能偏大或密封不严。建议同一电站用同一品牌的连接器，避免混配。
要点五 电缆匹配。光伏电缆通常用光伏专用电缆（PV1-F型），截面4到6平方毫米，外径5到8毫米。连接器密封圈规格必须和电缆外径匹配。电缆过细密封圈压不紧，电缆过粗密封圈过度压缩永久变形。
四、安装和维护注意事项
安装注意一 连接器对接前检查。检查密封圈是否完好、触点是否清洁、壳体有无裂纹。密封圈变形或壳体有裂纹的连接器不能使用。
安装注意二 对接到位。MC4连接器对接时听到咔哒声表示锁紧到位。未锁紧的连接器接触电阻大且防水性能下降。对接后轻轻拉一下确认锁紧。
安装注意三 电缆固定。连接器尾部电缆用扎带或电缆夹固定在支架上，防止风吹晃动导致连接器受力松动。固定点距离连接器尾部100到150毫米。
安装注意四 朝下安装。连接器电缆出口朝下安装，防止雨水沿电缆倒灌。如果必须朝上，加防雨帽。
维护一 每年检查一次连接器外观。检查壳体有无裂纹和变色、密封圈有无硬化、连接器锁紧是否到位。用红外热像仪检查连接器温升（正常低于环境温度加15摄氏度，过高说明接触电阻大需要更换）。
维护二 每两年抽测绝缘电阻。在汇流箱端断开连接器，用500伏兆欧表测量正负极对地绝缘电阻（大于40兆欧为合格）。
维护三 发现以下情况立即更换。壳体有裂纹、密封圈硬化或变形、连接器发热超过环境温度加20摄氏度、绝缘电阻低于1兆欧。
五、常见故障
故障一 连接器发热。原因：接触电阻大（触点氧化或未锁紧到位）、电流过载。排查：用红外热像仪定位发热连接器，拔开检查触点，清洁后重新对接，如果仍发热更换连接器。
故障二 连接器进水。原因：密封圈老化或损坏、电缆外径不匹配、连接器壳体裂纹。排查：检查密封圈和电缆外径，更换密封圈或连接器。
故障三 绝缘电阻下降。原因：连接器进水或受潮、电缆绝缘层老化、触点间积灰导电。排查：测量正负极对地绝缘电阻，定位低绝缘点，更换连接器或电缆。
故障四 连接器变色变脆。原因：紫外线老化（壳体材料不含紫外线稳定剂）。排查：更换为含紫外线稳定剂的PA66黑色壳体连接器。
上海科迎法电气的防水连接器产品线涵盖IP67到IP68全防护等级，壳体材质包括铜镀镍、316L不锈钢和含紫外线稳定剂PA66，密封圈提供FKM和硅胶两种材质。光伏电站连接器选型涉及户外环境评估和电气参数计算，建议提供电站位置和组件参数，我们协助选型。
