做太阳光模拟器选型时，很多人第一个问的是"AAA级多少钱"，第二个问的是"光斑能做多大"。但很少有人问"我该选多大的光斑"。实际上辐照面积是太阳光模拟器选型中影响测试精度和采购成本的关键参数——选小了覆盖不了被测样品，选大了不仅多花钱，辐照不均匀度还可能超标。我们上海科迎法每年给光伏实验室、科研院所做太阳光模拟器方案上百份，发现超过60%的选型错误都和辐照面积不匹配有关。今天把太阳光模拟器辐照面积的选择逻辑和计算方法讲透。
太阳光模拟器辐照面积怎么选？
辐照大面积的太阳光模拟器
辐照面积是什么？和光斑尺寸的关系
太阳光模拟器的辐照面积是指光源照射到测试平面上、满足AAA级指标（光谱匹配度、辐照不均匀度、时间稳定性三项同时达到A级）的有效区域。注意"有效区域"这三个字——不是光能照到的所有地方都算辐照面积，只有三项核心指标都达标的区域才算。
光斑尺寸是光源出口的物理尺寸，通常比辐照面积略大。比如一款光斑尺寸50mm×50mm的太阳光模拟器，其AAA级有效辐照面积可能是40mm×40mm——边缘10mm的环形区域虽然也有光照，但辐照不均匀度可能超过±2%，不满足A级标准。
太阳光模拟器的辐照面积通常以方形或圆形标注：
- 方形辐照面：如25mm×25mm、50mm×50mm、100mm×100mm、156mm×156mm、210mm×210mm
- 圆形辐照面：如直径25mm、50mm、100mm等
辐照面积和电池片尺寸的匹配关系
选辐照面积的第一原则是：辐照面积必须大于等于被测样品的受光面积，且留出一定的边缘余量。
光伏行业常用的电池片尺寸：
| 电池片类型 | 典型尺寸 | 推荐辐照面积 |
|---|---|---|
| 小面积钙钛矿 / 有机电池 | 1cm×1cm~5cm×5cm | 25mm×25mm 以上 |
| 标准单晶硅电池片（M6） | 166mm×166mm | 180mm×180mm 以上 |
| 大尺寸硅电池片（M10） | 182mm×182mm | 200mm×200mm 以上 |
| 超大尺寸硅电池片（G12） | 210mm×210mm | 230mm×230mm 以上 |
| 小组件 / 迷你组件 | 100mm×100mm~200mm×200mm | 匹配组件尺寸 + 余量 |
| 标准光伏组件 | 1m×0.5m~2.4m×1.3m | 需大面积太阳光模拟器 |
为什么必须留余量？因为辐照面的边缘区域辐照不均匀度会恶化。如果电池片正好和辐照面积一样大，电池片边缘的辐照强度可能比中心低3%~5%，导致IV测试曲线的短路电流偏低。建议辐照面积比被测样品大10%~20%，让样品完全处于辐照均匀区内。
大辐照面积为什么更贵？成本构成分析
太阳光模拟器的价格和辐照面积近似成正比，但不是线性关系——面积翻倍，价格通常翻1.5~2倍。原因在于大辐照面积需要更多的光源、更复杂的光学系统和更大的箱体。
以氙灯光源为例：
| 辐照面规格 | 氙灯配置方案 |
|---|---|
| 25mm×25mm | 75W 氙灯，单灯即可覆盖 |
| 50mm×50mm | 150W 氙灯，单灯 + 聚光系统 |
| 100mm×100mm | 300W 氙灯，单灯 + 复眼透镜阵列 |
| 156mm×156mm | 450W~1000W 氙灯，需要积分球或多灯组合 |
| 210mm×210mm | 1000W 以上氙灯或多灯阵列 + 大型光学系统，适配大功率太阳光模拟器 |
大辐照面积不仅光源功率增加，光学系统的复杂度也急剧上升。辐照不均匀度要控制在±2%以内（A级标准），需要复眼透镜阵列、积分器或混光棒等均匀化光学元件。辐照面积越大，均匀化越难——就像用手电筒照一个小点很容易照均匀，但要照满一面墙就很难做到亮度一致。
不同测试场景的辐照面积选择
场景一：钙钛矿/有机太阳能电池研发
被测样品通常是小面积电池（0.1cm²~1cm²的器件），但实际测试时需要光斑覆盖整个基板（通常2cm×2cm~5cm×5cm的玻璃基底）。选25mm×25mm辐照面积的太阳光模拟器即可。如果后续要测小组件（10cm×10cm），可选50mm×50mm。
场景二：晶硅电池片量产产线分选
产线上电池片尺寸为M6（166mm）或M10（182mm），需要100%全检。辐照面积至少要覆盖整个电池片并留余量，选180mm×180mm或200mm×200mm。产线节拍通常要求每片测试时间不超过2秒，太阳光模拟器需要配合脉冲式光源和高速数据采集。
场景三：光伏组件认证测试
标准组件尺寸1m×0.5m到2.4m×1.3m，需要大面积太阳光模拟器。这类设备通常采用脉冲氙灯光源，辐照面积可覆盖整个组件。AAA级大面积模拟器的辐照不均匀度要控制在±2%以内，技术难度很高。我们上海科迎法的大面积稳态太阳光模拟器采用LED阵列光源+分区校准技术，在2m×1m辐照面积上实现了±2%的辐照不均匀度。
场景四：材料光老化试验
光老化试验的辐照面积需求取决于试样尺寸。标准光老化试验箱的辐照面积通常在100cm²~1000cm²。如果是小型试验片（如25mm×50mm的标准色板），小面积太阳光模拟器即可；如果是大面积材料（如1m×0.5m的涂层板），需要大面积辐照系统。
辐照面积选错了会有什么后果
选小了：电池片或组件的部分区域没有被光覆盖，IV测试的短路电流偏小，效率测量值偏低。更严重的是辐照不均匀区域恰好覆盖了电池片的主栅线区域，导致电流收集不均匀，IV曲线出现台阶。这种测量误差可能达到3%~8%，直接影响电池效率的判定。
选大了：首先是多花钱——辐照面积从50mm×50mm升级到100mm×100mm，价格可能翻1.5倍。其次，大辐照面积的太阳光模拟器如果用来测小样品（如1cm²的钙钛矿器件），多余的光会照射到样品台和夹具上，反射光可能干扰测量。第三，大辐照面积的光源功率更大，热效应更明显，对温度敏感的钙钛矿电池可能因升温导致效率测量值偏高。
辐照面积的验证方法
拿到太阳光模拟器后，不要直接拿来测样品，先验证辐照面积是否达标。验证方法：

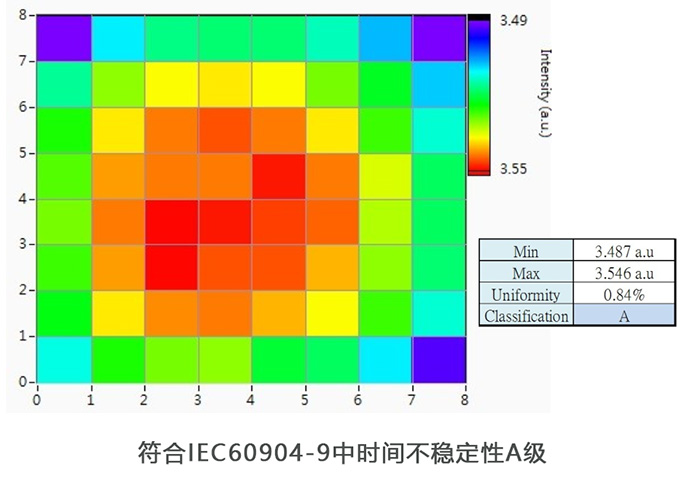

用标准光伏探测器（经过认证的标准电池）在辐照面内以网格方式逐点测量光强。网格间距通常取辐照面边长的1/10。比如50mm×50mm的辐照面，网格间距5mm，测量11×11=121个点。计算所有点的辐照不均匀度：
辐照不均匀度 = (最大值-最小值) / (最大值+最小值) × 100%
A级标准要求辐照不均匀度≤±2%。如果边缘区域超出±2%，实际有效辐照面积可能比标称值小。建议每半年校准一次辐照均匀性，光源使用一段时间后光衰不均匀会导致辐照面缩小。
上海科迎法电气科技有限公司
太阳光模拟器是光伏测试的基础设备，辐照面积选对了，测试精度才有保障。如果你不确定该选多大的辐照面积，把你的被测样品尺寸和测试标准告诉上海科迎法，我们帮你计算合适的辐照面积并推荐对应型号。同时我们的AI视觉检测设备产品线也可以为光伏组件生产线提供外观缺陷检测方案，EL缺陷检测设备配合太阳光模拟器使用，可以同时完成IV性能测试和EL缺陷检测，实现光伏组件的全面质量评估。
