稳态太阳光模拟器在光伏组件稳定性测试中的应用和选型要点

太阳光模拟器分为稳态和脉冲两大类。脉冲太阳光模拟器用短脉冲（毫秒级）模拟太阳光，适合产线快速IV测试；稳态太阳光模拟器提供持续不间断的光照，适合长时间稳定性测试、老化试验和热性能评估。两种光源的应用场景完全不同，选错了不仅测试结果不准确，还可能损坏被测样品。我们上海科迎法生产稳态太阳光模拟器已有十余年，把稳态光源在光伏稳定性测试中的应用经验和选型要点总结出来。

稳态太阳光模拟器光伏测试的应用和选型要点

稳态太阳光模拟器产品实拍

稳态和脉冲太阳光模拟器的本质区别

稳态太阳光模拟器：光源持续开启，输出连续光照。光照时间可以从几秒到几百小时不等。典型光源：LED阵列、卤素灯、连续弧光氙灯。

脉冲太阳光模拟器：光源在极短时间内（通常1ms~100ms）输出一个高强度光脉冲，模拟太阳光的瞬时照射。典型光源：脉冲氙灯（闪光灯管）。

两者的核心差异：

稳态光源在光伏稳定性测试中的应用

应用一：光致衰减（LID）测试

光伏电池在首次光照后会出现效率下降现象，称为光致衰减（Light Induced Degradation, LID）。晶硅电池的LID通常在光照数小时后达到稳定，而新型电池（如HJT、TOPCon）的LID特性不同，需要用稳态太阳光模拟器进行长时间光照测试。

测试方法：用稳态太阳光模拟器在1 sun（1000W/m²）辐照强度下持续照射电池，每隔一定时间（如15分钟）测量一次IV特性，记录效率随光照时间的变化曲线。通常持续光照24~72小时，直到效率衰减趋于稳定。

稳态光源要求：辐照稳定性是关键——长时间照射过程中辐照强度波动不超过±2%。LED光源的稳定性优于氙灯，适合LID测试。

应用二：潜在衰减（PID）测试

PID（Potential Induced Degradation）是光伏组件在高温高湿环境下、承受系统电压时出现的功率衰减现象。PID测试需要同时施加电压、控制温湿度、并持续光照。

测试方法：在85℃/85%RH环境下，对组件施加1000V系统电压，同时用稳态太阳光模拟器持续照射。测试时间通常96小时（IEC 62804标准）。测试前后分别测量IV特性，计算功率衰减率。

稳态光源要求：PID测试箱内的环境温度85℃，太阳光模拟器需要能承受高温高湿环境。光源不能因为环境温度升高而导致辐照强度漂移。

应用三：热斑耐久测试

热斑是光伏组件中某个电池片被遮挡时，作为负载消耗其他电池片的功率并发热的现象。热斑耐久测试评估组件在长期热斑条件下的可靠性。

测试方法：遮挡组件中某个电池片的50%面积，用稳态太阳光模拟器持续照射。用红外热像仪监测遮挡区域的温度变化。测试时间通常1~5小时，要求遮挡区域温度不超过规定限值。

稳态光源要求：辐照不均匀度≤±5%（比IV测试宽松），但辐照稳定性要好——长时间照射过程中辐照强度波动会导致温度测量不准。

应用四：钙钛矿电池稳定性测试

钙钛矿太阳能电池对光、热、湿度极其敏感，稳定性测试是钙钛矿电池产业化的关键环节。

测试方法：在惰性气体（氮气或氩气）手套箱内，用稳态太阳光模拟器持续照射钙钛矿电池。连续光照100~1000小时，定期测量IV特性，跟踪效率衰减曲线。

稳态光源要求：钙钛矿电池对光强和温度敏感，稳态光源的辐照强度需要精确控制在1 sun（±2%以内）。LED光源的优势在于可以通过调节电流精确控制辐照强度，且几乎不产生热量（"冷光"特性），不会因为照射导致电池温度升高而干扰测试结果。

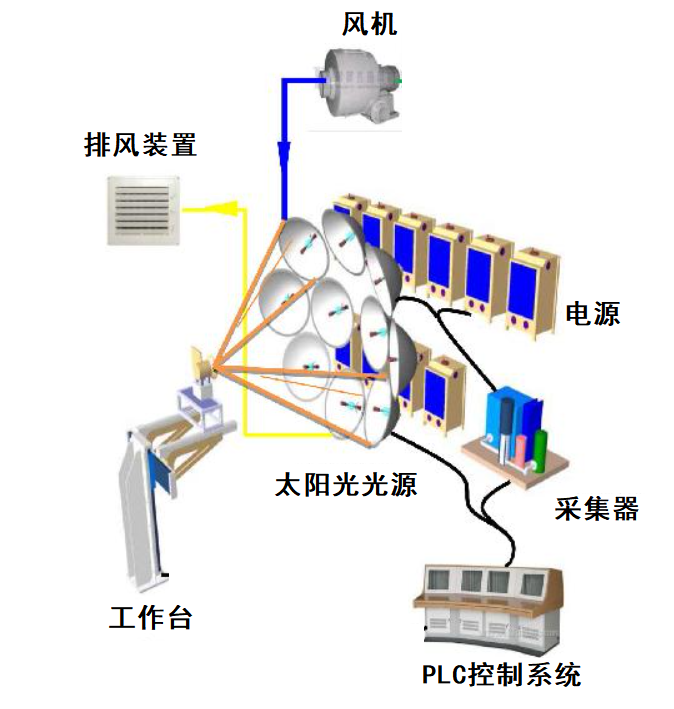

稳态太阳光模拟器配置展示


稳态太阳光模拟器的光源选择

 LED光源——稳态应用的首选

LED太阳光模拟器在稳态应用中优势明显：

- 即开即用：无需预热，1秒内达到稳定辐照

- 光谱可调：不同波长的LED独立控制，可以精确匹配AM1.5G光谱

- 寿命长：LED光源寿命10000小时以上，氙灯寿命通常500~1000小时

- 热效应小：LED几乎不产生红外辐射，样品温升可控

- 辐照稳定：LED光衰极慢，10000小时后光衰<3%

缺点：紫外波段强度较弱，大面积LED阵列成本高。

卤素灯光源——经济型选择

卤素灯光谱连续，接近黑体辐射光谱，在可见光和近红外波段表现好。成本低，适合预算有限的实验室。

缺点：红外成分过多（热效应大），紫外成分不足，光谱匹配度难以达到A级。寿命短（200~500小时），需要频繁更换。

连续弧光氙灯——传统选择

氙灯的光谱匹配度最好，从紫外到近红外都能覆盖。但连续弧光氙灯的热效应严重——500W以上的氙灯需要水冷或强风冷，且样品温升明显，不适合温度敏感型电池的长时间稳定性测试。

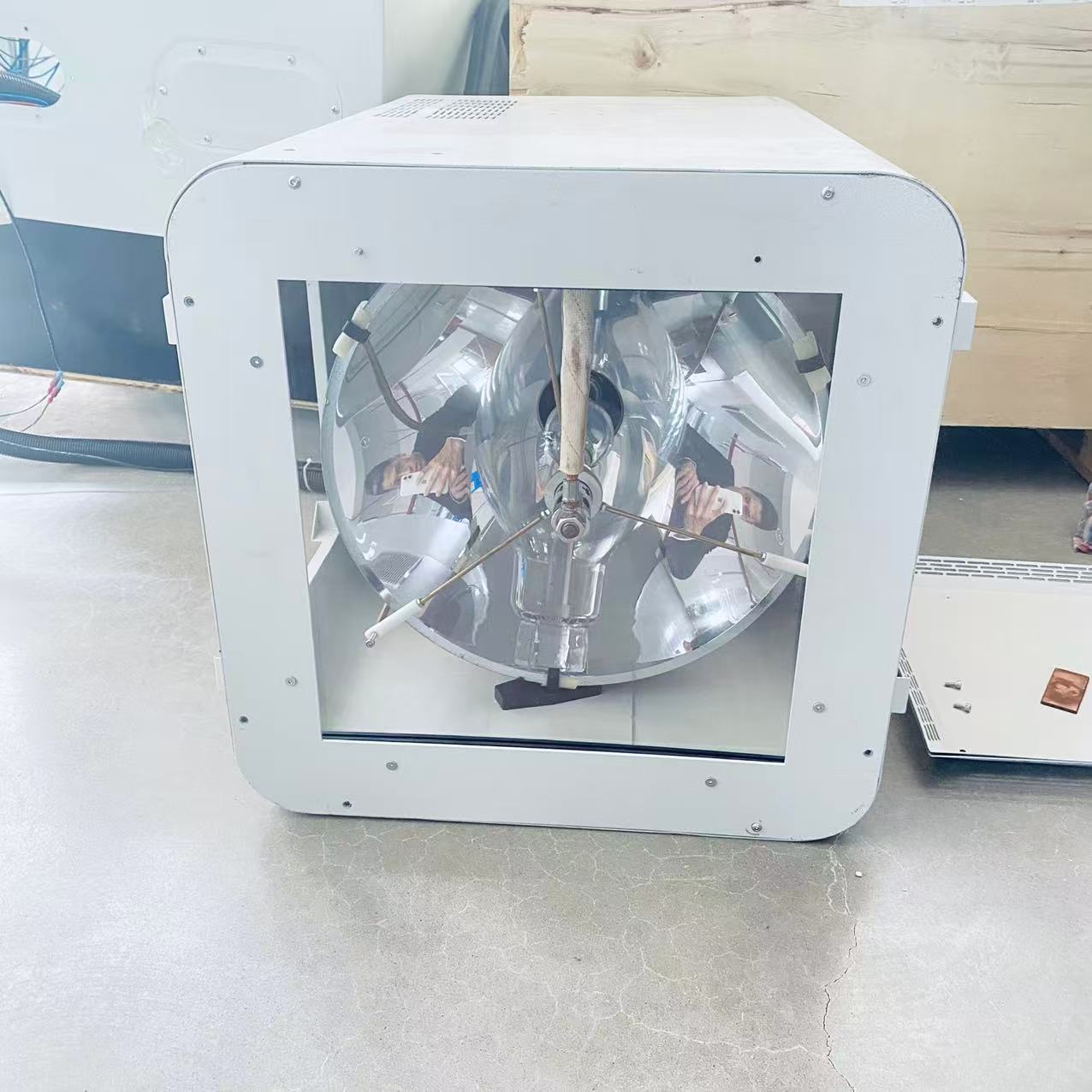

稳态太阳光模拟器光源配置


稳态太阳光模拟器的选型要点

要点一：辐照稳定性

稳态测试的核心要求是长时间辐照稳定。LED光源的辐照稳定性最好，配合闭环反馈控制系统（用参考电池实时监测辐照强度并自动调节LED电流），可以实现1000小时连续照射辐照波动≤±1%。

要点二：温控系统

稳态光源持续照射会导致样品温度升高。温度每升高1℃，晶硅电池效率下降约0.4%。如果不控制温度，测到的效率变化可能是温度变化导致的，而非光致衰减。

选型时确认设备是否配备样品台温控系统（通常帕尔帖控温，精度±0.5℃），以及手套箱/测试腔体的散热能力。

要点三：辐照面积

稳态太阳光模拟器的辐照面积受光源功率和散热能力限制。大面积稳态光源（如210mm×210mm以上）需要大功率LED阵列和复杂的散热系统，设备成本显著增加。

我们上海科迎法的大面积稳态太阳光模拟器采用分区域LED阵列设计，每个区域的LED亮度独立校准，在210mm×210mm辐照面积上实现了AAA级标准。

要点四：光谱匹配度

稳态测试通常要求A级光谱匹配度（各波段比值在0.75~1.25之间）。LED光源通过多波长LED组合实现光谱匹配，但紫外波段（300~400nm）的LED效率较低，需要特殊的高功率紫外LED。如果测试不涉及紫外波段（如钙钛矿电池的可见光稳定性测试），可以适当放宽紫外波段的光谱匹配要求。

稳态太阳光模拟器使用注意事项

注意事项一：开机后等待光源稳定。LED光源虽然即开即用，但LED芯片和光学元件需要几分钟达到热平衡，辐照强度才能完全稳定。建议开机后等待5分钟再开始测试。

注意事项二：定期校准辐照强度。即使LED光衰很慢，也建议每3个月用标准电池校准一次辐照强度。校准时记录环境温度和湿度，确保校准条件一致。

注意事项三：控制样品温度。长时间稳态照射时，样品温度可能升高10~30℃。必须配备温控系统或定期暂停照射让样品降温。特别是钙钛矿电池，温度超过60℃可能导致材料降解。

注意事项四：防护眼睛。稳态光源持续输出高亮度光，长时间直视会损伤眼睛。操作时必须佩戴专用防护眼镜（根据光源类型选择衰减波段）。

上海科迎法电气科技有限公司


稳态太阳光模拟器是光伏稳定性测试不可替代的设备。如果你的实验室需要做LID、PID或钙钛矿稳定性测试，把你的测试标准和样品规格告诉上海科迎法，我们帮你推荐合适的稳态光源型号和温控方案。同时我们的AI视觉检测设备也可以用于光伏组件的EL缺陷检测，EL检测和稳态光照测试配合使用，可以全面评估光伏组件的性能和可靠性。
