单晶电池片3A级稳态准直太阳光模拟器是上海科迎法电气专为单晶硅电池片研发、检测及生产环节设计的高精度光源设备。设备采用短弧氙灯配合离轴抛物面反射镜光学系统，输出准直角度≤±2°的平行光，在光谱匹配度、辐照不均匀度、时间不稳定性三项核心指标上均达到IEC 60904-9标准A级要求，适用于单晶电池片的IV特性测试、效率标定、温度系数测量及长期稳定性评估。
一、3A级性能标准
光谱匹配度：A级（0.75-1.25，AM1.5G标准光谱）
辐照不均匀度：A级（≤2%）
时间不稳定性：A级（≤±2%）
三项指标均通过独立第三方校准或出厂实测验证，确保测试数据的准确性和可重复性。

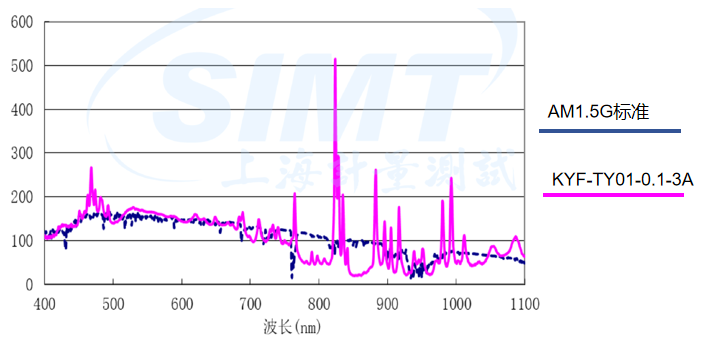

符合IEC60904-9中AM1.5G 光谱匹配度A级

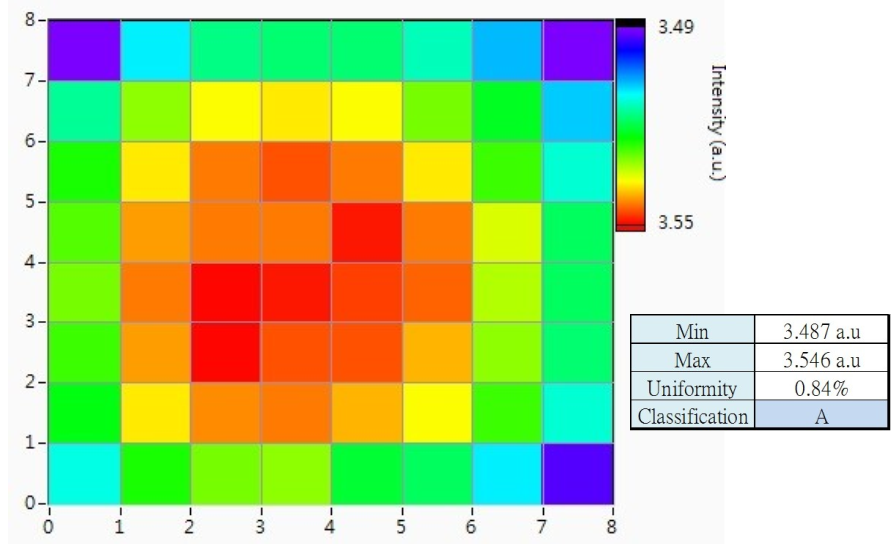

符合IEC60904-9中辐照不均匀度A级

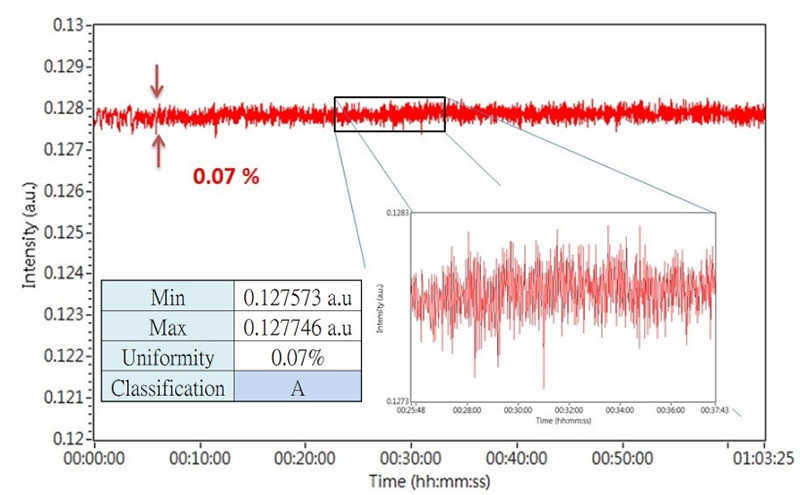

符合IEC60904-9中时间不稳定性A级
二、高准直光学设计
采用离轴抛物面反射镜准直光路，有效消除中心遮拦，使出射光线发散角控制在±2°以内（可定制≤±0.5°）。该设计使模拟器能够真实复现太阳光的平行特性，满足单晶电池片在不同入射角度下的响应测试需求，特别适用于聚光型电池（CPV）及角度依赖性研究。
三、稳态输出与闭环控制
配备高稳定性氙灯电源及实时光强监测系统。设备启动后快速进入稳态，辐照度波动通过PID闭环控制在±2%以内。支持800-1300W/m²连续可调，调节过程光谱形状保持稳定，满足标准测试及变光强实验等多种场景。
四、精确样品温控
标配水冷或半导体制冷温控样品台，可将单晶电池片温度稳定在25±0.5℃。有效消除电池温度系数对测试结果的影响，确保不同批次、不同时间测得的效率数据具有可比性。
五、灵活辐照面积与出光方向
有效辐照面积覆盖单晶电池片主流尺寸：从156mm×156mm至230mm×230mm，可定制最大至300mm×300mm。出光方向支持垂直向下、垂直向上、水平向左/向右，方便集成于手套箱、测试探针台或自动化产线。
六、智能测试软件
配套IV测试软件支持单次扫描、多次重复扫描、温度系数自动测量等功能。软件内置双扫模式以消除电容效应，支持数据自动保存、曲线拟合与报表生成。可无缝对接分选机、自动化上下料系统。
| 参数项目 | 指标 |
|---|---|
| 光源类型 | 短弧高压氙灯 |
| 输出辐照度 | 800~1300W/m²（连续可调） |
| 光谱匹配度 | A级（AM1.5G，六波段比值0.75-1.25） |
| 辐照不均匀度 | ≤2%（有效辐照面内） |
| 时间不稳定性 | ≤±2%（2小时内） |
| 准直角（半角） | ≤±2°（可定制≤±0.5°） |
| 有效辐照面积 | 156×156mm / 182×182mm / 210×210mm / 230×230mm（可定制至300×300mm） |
| 工作距离 | 300~600mm（根据光斑尺寸定制） |
| 出光方向 | 垂直向下/向上/水平（可选） |
| 温控样品台 | 水冷或半导体制冷，控温精度±0.5℃ |
| 灯泡寿命 | 平均2000小时 |
| 快门控制 | 电磁快门，响应时间＜50ms |
| 电源输入 | 220V±10%，50/60Hz |
| 符合标准 | IEC 60904-9, ASTM E927, JIS C8912 |
单晶硅电池片（PERC、TOPCon、HJT）IV特性测试与效率标定
电池片温度系数测量（25℃~85℃范围）
低光强与高光强下的弱光/强光响应评估
电池片分选产线在线检测
聚光光伏（CPV）电池性能测试（配合高准直配置）
研究机构电池片材料开发与失效分析
上海科迎法电气提供从需求确认、光学设计、制造装配到现场调试的全流程服务。设备出厂前均经过光谱扫描、均匀性9点/16点测试、稳定性连续记录及准直角实测，附带完整性能报告。
售后服务包括现场安装调试、操作培训、定期校准、灯管更换指导等。质保期内非人为故障免费维修，终身提供技术支持。如需详细技术资料或定制方案，欢迎联系技术团队。
科迎法单晶电池片太阳光模拟器支持当前主流硅片尺寸：158.75mm（G1）、166mm（M6）、182mm（M10）、210mm（G12）。光斑大小可覆盖单块电池片至整片组件，也可定制更大尺寸满足不同测试需求。
稳态准直太阳光模拟器输出连续稳定的准直光，光强恒定，适合需要长时间光照的测试场景（如光致衰减测试、稳定性测试）。脉冲式模拟器输出短时强光脉冲，适合高速产线分选。稳态式更适合研发和实验室精密测试。
准直度≤±2°，光线平行度高，可有效消除测试过程中因入射角不同造成的测量误差。这对于测试大尺寸电池片（如210mm G12）时确保光斑范围内各位置接收相同辐照条件尤为重要。
配合IV测试系统可测量：短路电流（Isc）、开路电压（Voc）、最大功率点电压（Vm）、最大功率点电流（Im）、最大功率（Pmax）、转换效率（η）、填充因子（FF）、电流密度（Jsc）、串联电阻（Rs）、并联电阻（Rsh）等完整I-V曲线参数。
采用1000W氙灯光源，寿命约1000小时。配备灯泡使用时数监控、功率控制（±10%）、延迟冷却系统、主动式气冷散热等保护功能，延长光源使用寿命并确保长期稳定性。
