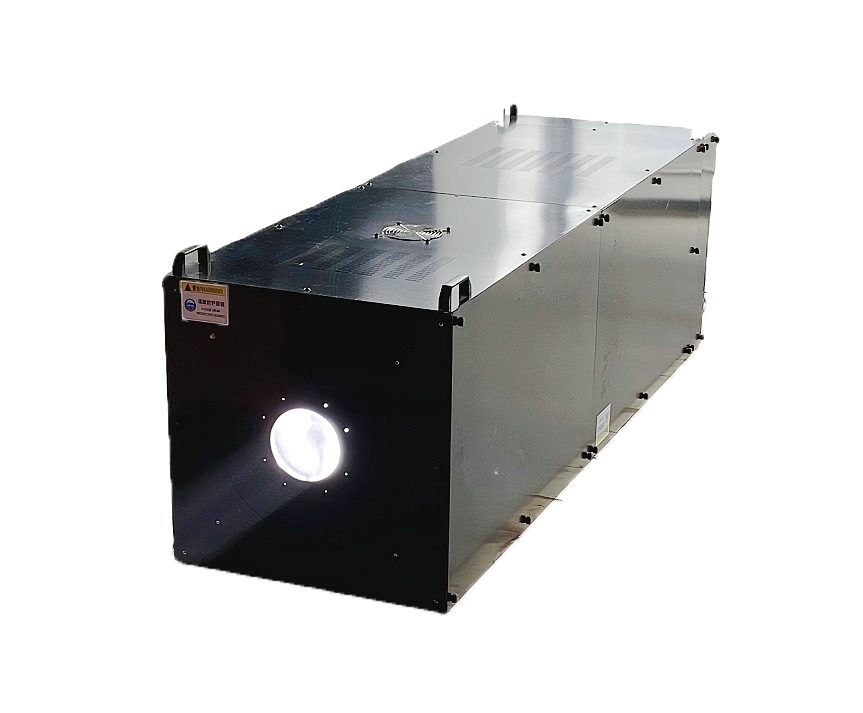

超高准直太阳光模拟器

超高准直太阳光模拟器（型号：GC003）是上海科迎法电气依据国家标准GB/T 46926-2025《轻型汽车视野辅助系统技术要求及试验方法》中第6.2.3条“耐阳光倒灌”试验要求，专项研发的高精度稳态模拟器。设备严格遵循标准规定的光谱、辐照强度、准直性及光斑均匀性等核心指标，专为汽车抬头显示器（HUD）在强烈日照条件下的性能验证而设计，可在实验室内精准复现阳光倒灌场景，广泛应用于HUD研发测试、质量检测及第三方认证实验室。

超高准直太阳光模拟器

产品特点

一、严格符合GB/T 46926-2025标准第6.2.3条要求

设备针对标准中耐阳光倒灌试验步骤进行专项设计，全面满足试验条件：

• 预处理条件：可配合环境箱实现60℃±3℃、＜30%相对湿度环境下持续1h

• 辐照强度：500-1200W/m²连续可调，覆盖标准要求的（1090±100）W/m²范围

• 光谱要求：拟合光谱波段380-1100nm，符合地表太阳光谱分布AM1.5G

• 光谱匹配度：A级，各波段比值0.75-1.25

• 准直半角：≤0.5°，满足标准中“不应大于0.5°”的规定

• 辐照面积：直径＞300mm，太阳光斑可覆盖系统通光孔径的50%以上

• 辐照度不均匀性：≤10%（光斑中心300mm以内，C级），满足标准中“围绕光斑中心直径100mm范围内照度不均匀性应小于10%”的要求

• 时间不稳定性：LTI≤±2%（A级），确保15分钟持续照射过程中光强输出稳定

二、超高准直光学设计

设备采用大口径离轴抛物面反射镜光学系统，准直半角≤0.5°，出射光线具有极高的平行度。这一指标直接关系到阳光倒灌试验的准确性——太阳光经大气层到达地面可近似为平行光，只有采用超高准直光源，才能真实模拟HUD在实车工况下的阳光入射路径。准直性不足将导致HUD内部光斑聚焦位置偏移，无法真实反映PGU表面的热负荷分布与烧屏风险。

三、A级光谱匹配与宽波段覆盖

设备拟合光谱波段380-1100nm，光谱匹配度达到A级（AM1.5G，各波段比值0.75-1.25）。精准的光谱匹配确保HUD光学元件在试验中接收到的热辐射分布与真实太阳光一致，避免因光谱偏差导致的热效应失真。

四、稳定可控的辐照度输出

设备辐照强度500-1200W/m²连续可调，覆盖标准要求的（1090±100）W/m²范围。搭载闭环控制系统，时间不稳定性LTI≤±2%（A级），确保15分钟持续照射过程中光强输出稳定，满足标准对试验条件的精度要求。

五、定制化光斑与均匀性

有效辐照面积直径＞300mm，太阳光斑可覆盖HUD通光孔径的50%以上。光斑中心直径100mm范围内照度不均匀性≤10%（C级），确保PGU表面受热均匀，避免局部过热或温度不足导致的测试偏差。

六、灵活的出光方向

设备出光方向为水平打光，适配HUD实车安装角度及试验台架布局，方便与高低温环境箱集成使用，实现“高温预处理→光照试验”全自动流程。

技术参数

典型应用

• HUD耐阳光倒灌试验：依据GB/T 46926-2025第6.2.3条，评估HUD在强烈日照下的显示清晰度、热稳定性及抗干扰能力

• HUD光学显示质量评估：强背景光下的对比度、清晰度、虚像偏移测试

• HUD热效应与可靠性测试：阳光倒灌条件下PGU热负荷分布与烧屏风险评估

定制研发与售后服务

上海科迎法电气提供从需求沟通、方案设计、光学仿真、设备制造到现场安装调试的全流程定制服务。设备出厂前经过准直角实测、光谱扫描、辐照度标定及均匀性网格测试，附带完整实测报告，确保设备交付状态满足GB/T 46926-2025标准要求。售后服务包括现场安装调试与操作培训、12小时响应、24小时技术支持，提供设备全生命周期内保养维护及校准服务。
