太阳光模拟器怎么测试？从样品准备到IV曲线读取的完整操作流程和误差控制

太阳光模拟器买回来后，很多实验室的操作人员并没有按照标准流程来测试——样品随便放、光强不校准、测试范围不设置、IV曲线读数靠目测。结果同一个电池片在不同人操作下测出来的效率相差3%-5%，数据没有重复性，发论文被审稿人质疑，做产品验收时双方数据对不上。太阳光模拟器的测试精度不仅仅取决于设备本身的AAA级指标，操作流程的规范性同样关键。我们上海科迎法在光伏测试领域服务十余年，把从样品准备到IV曲线读取的完整操作流程整理出来，每个步骤标注容易出错的地方。

 太阳光模拟器完整操作流程

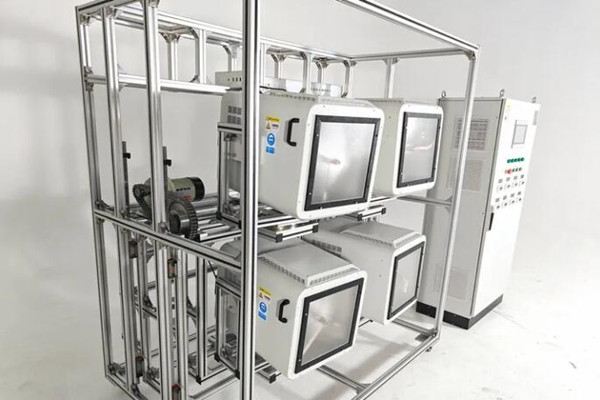

太阳光模拟器产品实拍


 测试前的准备工作


 设备检查

测试前需要确认太阳光模拟器的状态：

1. 光源状态检查：氙灯类型确认灯泡使用时长（超过额定寿命80%需更换），LED类型确认各波长LED是否正常点亮
2. 光强预热：氙灯模拟器预热5-10分钟至光强稳定（光强波动<1%），LED模拟器预热30秒即可
3. 滤光片检查：氙灯模拟器的AM1.5G滤光片检查是否有裂纹、变色、污渍（影响光谱匹配度）
4. 测试平台检查：确认测试台面清洁无异物，温度控制在25±1°C（标准测试条件STC）

 样品准备

太阳能电池样品的制备状态直接影响测试结果：

1. 电极制备：样品的上下电极必须完整制备完毕，正负电极引出线焊接可靠。焊接不良会导致接触电阻增大，串联电阻Rs偏大，填充因子FF下降
2. 样品尺寸测量：用卡尺精确测量样品的有效面积（不是电池片物理尺寸，而是受光发电区域的面积）。效率计算公式中的面积必须用有效面积，不是物理面积。面积误差1%直接导致效率误差1%
3. 样品清洁：用无水乙醇擦拭样品表面，去除灰尘和指纹。表面污染物会降低入射光透过率（对前玻璃封装电池）或直接影响光吸收（对裸电池）
4. 温度平衡：样品在测试环境中放置10分钟以上，确保样品温度和测试台温度一致。电池温度每升高1°C，开路电压下降约2mV（硅电池）

 标准电池校准

每次测试前必须用标准电池校准太阳光模拟器的光强：

1. 将标准电池放置在测试面的中心位置
2. 开启模拟器光源，读取标准电池的短路电流Isc
3. 调节模拟器光强（调节灯电流或LED驱动电流），使标准电池的Isc读数等于其标定值
4. 标定值由第三方认证机构出具（如Fraunhofer ISE、NREL、中国计量院），附带标准电池的光谱响应数据和校准日期
5. 标准电池校准有效期通常为1年，过期需重新送检

标准电池校准是整个测试流程中最关键的步骤——它将太阳光模拟器的光强溯源到国际标准，确保不同实验室的测试结果具有可比性。

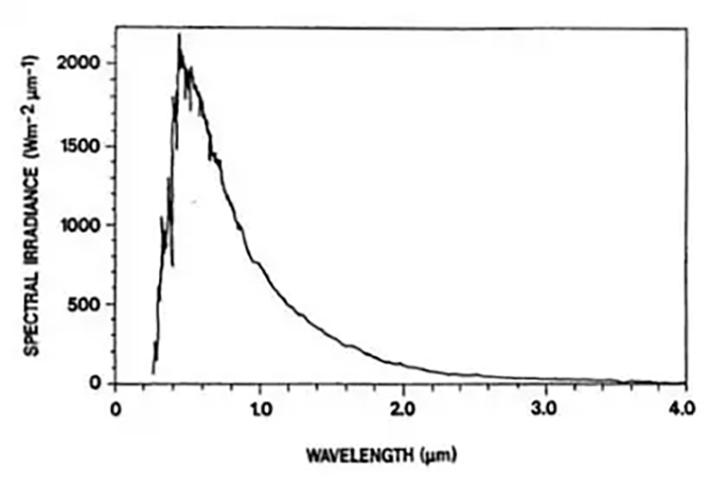

太阳光模拟器产品测试数据


 IV曲线测试操作步骤


 步骤一：样品安装

将待测样品放置在测试面的中心位置，确保样品面朝光源。样品的有效受光区域必须完全在太阳光模拟器的AAA级辐照面积内。

安装注意事项：
- 样品台面和光源出口面的距离（工作距离）必须和标准电池校准时一致
- 样品的引出线连接到测试仪的夹具上，正负极不要接反
- 夹具接触压力适中——压太轻接触电阻大，压太重可能损伤样品电极

 步骤二：设置测试参数

在IV测试软件中设置以下参数：

1. 电压扫描范围：从0V到开路电压Voc的1.1倍（或从Voc的1.1倍到0V反向扫描）
2. 电压扫描步进：10-50mV（步进越小曲线越平滑，但测试时间越长）
3. 扫描方向：正向扫描（0→Voc）和反向扫描（Voc→0）都要做，对比是否有迟滞效应（钙钛矿电池尤其需要）
4. 四线制测量：开启四线制（Kelvin连接）模式，消除测试线缆的电阻压降
5. 采样延迟：每个电压步进点的等待时间，通常1-10ms。电容效应大的电池（大面积硅电池、钙钛矿）需要更长延迟

 步骤三：执行IV测试

启动测试程序，太阳光模拟器开启脉冲照射（脉冲式）或持续照射（稳态式），测试仪同步扫描电压并记录电流：

1. 脉冲式测试：光源闪光一次（持续10-100ms），测试仪在这段时间内完成电压扫描和电流采样
2. 稳态式测试：光源持续照射，测试仪在稳定光照下慢速扫描电压（扫描时间1-10秒）

 步骤四：数据记录

IV测试仪自动记录每个电压点的电流值，生成IV曲线数据文件（通常为CSV格式）。每次测试保存以下数据：
- IV曲线原始数据（V-I对应表）
- 测试时间戳
- 光强值（标准电池Isc读数）
- 样品温度
- 扫描参数（范围、步进、方向、延迟）

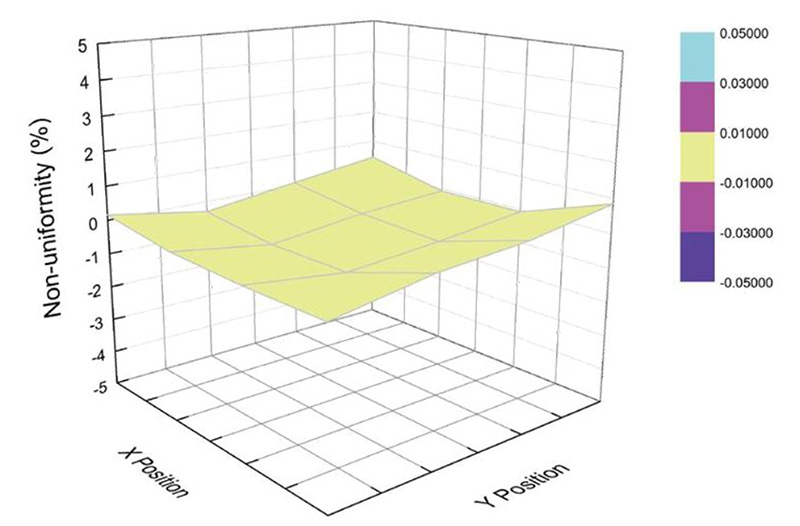

太阳光模拟器产品空间模拟测试数据


 测试数据的读取和判读


 关键参数提取

从IV曲线中提取以下关键参数：


 IV曲线形状判读


IV曲线的形状可以反映电池的质量问题：

- 正常曲线：平滑的S形，Isc处水平、Voc处垂直、拐点圆滑
- 串联电阻过大：Isc处曲线斜率变大（不再水平），FF下降。原因：电极接触不良、焊料氧化、导线太细
- 并联电阻过小：Voc处曲线斜率变大（不再垂直），Isc可能正常但FF和Voc下降。原因：PN结边缘漏电、电池片裂纹
- 曲线台阶或跳跃：测试系统接触不良（继电器跳变、夹具松动），不是电池问题

 测试误差来源和控制方法

 误差一：光强不准（最大误差源）

光强偏差1%导致Isc和Pmax偏差1%。控制方法：
- 每次测试前用标准电池校准
- 氙灯每100小时检查一次光强衰减
- LED每1000小时检查一次光强衰减

 误差二：面积测量误差

面积偏差1%直接导致效率偏差1%。控制方法：
- 用投影仪或高精度卡尺测量有效面积
- 记录面积的测量方法和测量人
- 有效面积不含栅线遮挡区域（按IEC 60904-1标准）

 误差三：温度偏差

温度每偏差1°C，硅电池Voc偏差约2mV，效率偏差约0.05%。控制方法：
- 在样品背面贴温度传感器
- 等样品温度稳定在25°C时测试
- 如果无法控温，记录实际温度并按温度系数修正

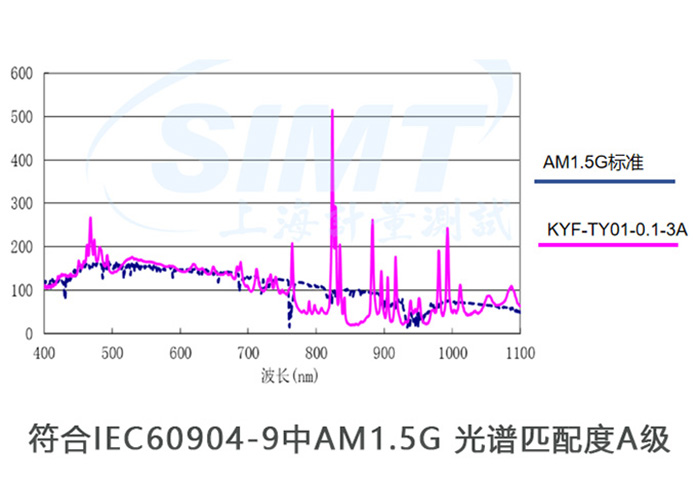

 误差四：光谱不匹配

太阳光模拟器光谱和AM1.5G标准光谱的偏差通过标准电池校准部分消除，但标准电池和待测电池的光谱响应不同时，残余的光谱不匹配误差可达1-3%。控制方法：
- 使用和待测电池同类型的光谱响应校准标准电池（硅标准电池校准硅电池测试，钙钛矿标准电池校准钙钛矿测试）
- 计算光谱失配修正因子MMF并修正

 误差五：接触电阻

夹具和样品电极之间的接触电阻会增大串联电阻Rs。控制方法：
- 使用四线制测量（Kelvin连接）
- 确保夹具接触面清洁无氧化
- 定期检查夹具弹簧压力

 不同电池类型的测试参数设置


 晶硅电池
- 扫描速度：快（10-50ms/点），晶硅电池电容效应小
- 光源类型：脉冲式或稳态式均可
- 温度敏感度：中等（温度系数约-0.4%/°C）

 钙钛矿电池
- 扫描速度：慢（100-500ms/点），钙钛矿电池有明显的迟滞效应
- 扫描方向：必须正反双向扫描
- 光源类型：稳态式更合适（脉冲式光强变化太快可能导致迟滞异常）
- 预处理：测试前在1sun光强下预照射10-30秒（光浸泡效应）

 多结叠层电池
- 扫描速度：中等（50-200ms/点）
- 光源类型：光谱匹配度要求最高（A级必须），光谱不匹配会导致顶电池和底电池电流不匹配
- 标准电池：需要叠层专用标准电池（顶电池和底电池分别标定）


 常见测试异常和处理方法


异常一：Isc偏低
排查顺序：光强校准→样品面积→样品电极焊接→夹具接触→光谱匹配

异常二：FF偏低
排查顺序：串联电阻（电极接触）→并联电阻（边缘漏电）→扫描速度（电容效应）→温度

异常三：Voc偏低
排查顺序：样品温度→光强→并联电阻→样品老化

异常四：同一样品重复测试结果不一致
排查顺序：光强稳定性→样品温度稳定性→夹具接触一致性→扫描方向一致性


上海科迎法公司大楼照片

太阳光模拟器的测试操作看似简单——放样品、开光、测曲线——但每个环节都有可能引入误差。严格按照标准流程操作，可以把测试误差控制在2%以内，保证数据的可重复性和可比性。如果你在测试中遇到数据异常或重复性差的问题，把你的测试流程和参数设置告诉上海科迎法电气，我们帮你排查误差来源并优化测试方案。同时我们的AI视觉检测设备产品线可以为光伏组件生产线提供EL缺陷检测和外观检测方案，配合太阳光模拟器的IV性能测试，实现从电性能到外观缺陷的全面质量管控。
