LED太阳光模拟器相比传统氙灯模拟器最大的优势不是寿命长、不是维护成本低，而是光谱可调。氙灯模拟器的光谱由灯泡和滤光片决定，换一种光谱就要换滤光片，成本高且不连续。LED太阳光模拟器通过多通道LED独立调光，可以在不更换任何硬件的情况下，软件调节光谱分布——从AM0太空光谱到AM1.5G标准光谱再到AM1.5D聚光光谱，甚至模拟各种人工光源光谱。这个能力在叠层电池测试、钙钛矿稳定性研究、光生物反应等前沿应用中至关重要。我们上海科迎法在LED太阳光模拟器技术上持续投入研发，把光谱可调的技术原理、控制方案和实际应用讲清楚。
LED太阳光模拟器光谱原理与多通道独立控制方案详解
一、LED太阳光模拟器的光谱可调原理
（一）传统氙灯模拟器的光谱局限
氙灯模拟器的工作原理是：氙灯发出宽谱白光，通过AM1.5G滤光片过滤成标准太阳光谱。这种"先产生宽谱再过滤"的方式有三个局限：
光谱固定：滤光片一旦安装，光谱分布就固定了。想换AM0或AM1.5D光谱，必须更换滤光片。
光谱不可微调：如果某个波段匹配度偏差2%，无法单独调节该波段的光强，氙灯是整体调光，一调全调。
滤光片老化：AM1.5G滤光片长期使用后透射率会变化，光谱匹配度随时间偏移，需要定期更换。
（二）LED模拟器的"先分解再合成"原理
LED太阳光模拟器的原理完全不同：将太阳光谱分解为多个窄波段，每个波段用对应波长的LED芯片产生，然后通过独立调光控制每个波段的强度，合成出目标光谱。
具体实现方式：
光谱分解：将AM1.5G标准光谱（300nm至1200nm）按波长划分为10至40个窄波段，每段宽度20至50nm。
LED选型：为每个窄波段选择中心波长最接近的LED芯片。例如380nm波段用375nm LED、480nm波段用475nm LED、680nm波段用680nm LED、940nm波段用940nm LED等。
独立调光：每个LED通道配备独立的恒流驱动器，通过PWM或模拟电流控制LED亮度。
光谱合成：所有LED通道的光通过积分棒或混光腔混合后输出均匀光谱。
这种"先分解再合成"的方式意味着：想改变某个波段的光强，只需要调对应LED通道的驱动电流，其他波段不受影响。这就是光谱可调的技术基础。
二、多通道LED独立控制系统
（一）硬件架构
LED太阳光模拟器的硬件系统由三层组成：
第一层 LED阵列
LED芯片按波长分组排列在基板上，通常10至40个波长通道。每个通道由多颗同波长LED串联或并联组成，提供足够光通量。LED基板配有水冷或风冷散热系统，控制结温低于60°C（LED光效和寿命的保证）。
第二层 驱动控制
每个LED通道配独立恒流驱动器（CC驱动），电流分辨率12至16bit。驱动器通过RS485或CAN总线与上位机通信。PWM调光频率大于1kHz（避免低频闪烁对IV测试的影响）。
第三层 上位机软件
光谱控制软件预设AM0、AM1.5G、AM1.5D等标准光谱曲线。用户可自定义光谱分布（拖拽式调节每个波段强度）。实时监控每通道LED电流、温度和光强反馈。
（二）软件控制逻辑
标准光谱模式：
软件内置AM1.5G标准光谱数据，自动计算每个LED通道需要的目标光强，输出对应的驱动电流值。一键切换不同标准光谱（AM0/AM1.5G/AM1.5D），切换时间小于1秒。
自定义光谱模式：
用户在光谱编辑界面拖拽各波段滑块，实时调整LED通道输出。软件同步计算合成光谱和目标光谱的匹配度，显示匹配度数值。匹配度达到A级（偏差小于25%）时确认保存。
光谱反馈模式：
连接光谱辐射计，实时测量输出光谱，软件自动闭环调节各LED通道电流，将光谱匹配度优化到最佳。这个模式可以补偿LED老化导致的光谱漂移。
三、光谱可调在叠层电池测试中的应用
叠层电池（Tandem Cell）是光伏前沿技术——把宽带隙顶电池（如钙钛矿）和窄带隙底电池（如硅）叠在一起，顶电池吸收短波长光，底电池吸收长波长光，理论效率超过30%。
叠层电池测试的难点是光谱匹配：标准AM1.5G光谱下测出的效率不能反映叠层电池的真实性能——因为顶电池和底电池的电流必须匹配（串联结构），光谱偏差会导致顶电池或底电池限流，测出的效率偏低。
LED太阳光模拟器的光谱可调能力解决了这个问题：
步骤一：用标准AM1.5G光谱测试，记录顶电池和底电池的短路电流。
步骤二：如果顶电池电流大于底电池电流（顶电池限流），说明短波段光强偏多。
步骤三：在软件中降低短波长LED通道（380至700nm）的光强，增加长波长LED通道（700至1100nm）的光强。
步骤四：重新测试，直到顶电池和底电池电流匹配——此时的光谱就是这个叠层电池的"匹配光谱"。
步骤五：在匹配光谱下测出的IV曲线效率，是叠层电池的真实性能。
这个过程用氙灯模拟器无法实现——氙灯不能单独调短波段或长波段的光强。
四、光谱可调在钙钛矿稳定性测试中的应用
钙钛矿电池的稳定性测试需要模拟不同光照条件下的长期衰减行为。LED太阳光模拟器的光谱可调能力可以精确控制照射光谱：
全光谱照射：模拟标准AM1.5G全光谱条件（标准测试）。
紫外加速老化：单独提高紫外波段（300至400nm）LED光强，加速UV诱导的降解（加快测试速度10至100倍）。
蓝光浸泡：单独用蓝光LED（450nm）照射，测试钙钛矿在蓝光下的离子迁移行为。
分段照射：先红外波段照射1小时，再切换全光谱照射——研究不同波段对衰减的顺序影响。
这些测试用氙灯模拟器都无法实现，因为氙灯光谱不可分段控制。

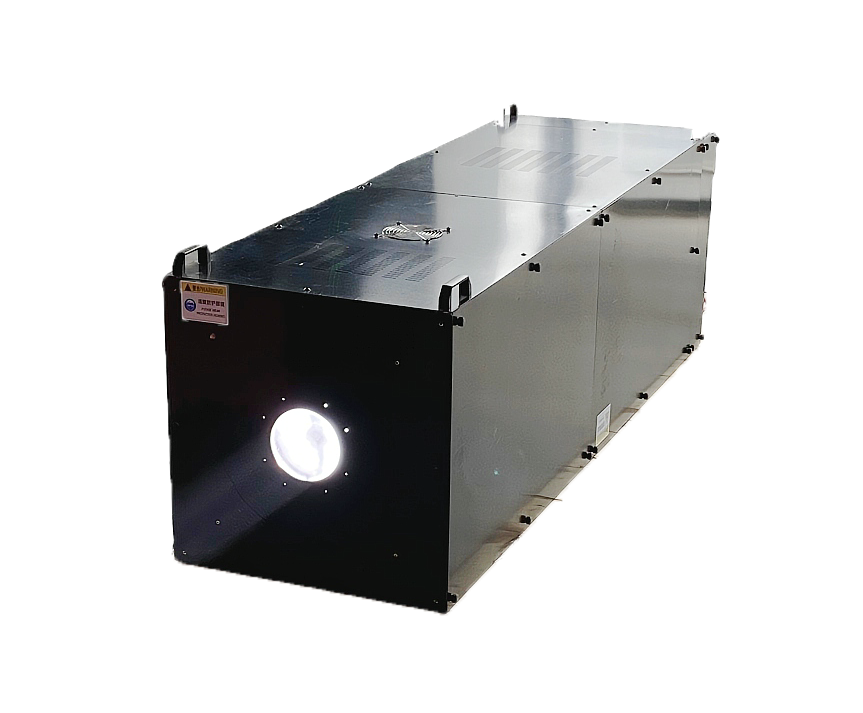

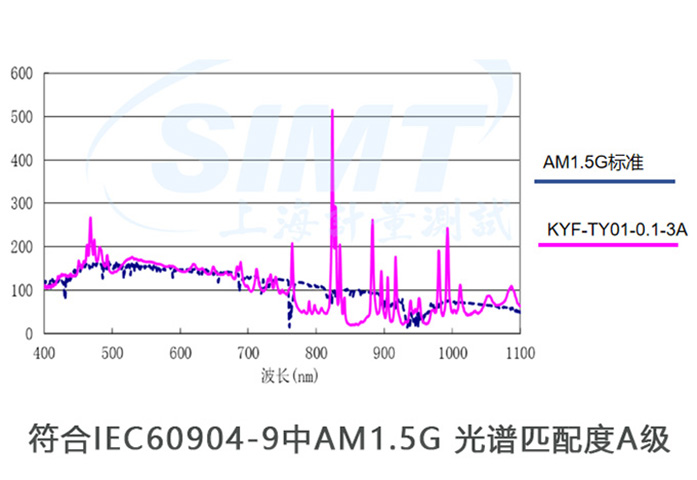

五、LED太阳光模拟器的光谱匹配度优化
LED太阳光模拟器在光谱可调方面优于氙灯，但在光谱匹配度方面面临一个挑战：LED是窄带光源，每个LED的发射光谱是钟形曲线（半宽20至40nm），而太阳光谱是连续光谱。如果LED通道数量不够，光谱中会出现"波谷"——两个相邻LED波长之间的间隙导致该波段光强不足。
解决这个问题的方法：
方法一 增加LED通道数量
通道数越多，相邻LED波长间隔越小，光谱越连续。科迎法LED太阳光模拟器采用40通道设计，覆盖300至1200nm全波段，相邻LED间隔约20nm，光谱匹配度可达A级（偏差小于25%）。
方法二 使用宽谱LED补充
在LED阵列中加入白光LED（宽谱）作为基底，窄带LED做微调。白光LED的宽谱覆盖了大部分波段，窄带LED填补波谷。这种方式可以在较少通道数下实现较好匹配度。
方法三 闭环光谱反馈
用光谱辐射计实时测量输出光谱，软件自动调整各通道电流，将波谷填平。这种方式可以补偿LED个体差异和老化效应，长期保持A级匹配度。
六、LED太阳光模拟器与氙灯模拟器光谱能力对比
光谱能力对比表
标准光谱匹配度：LED模拟器A级（40通道以上），氙灯模拟器A级（滤光片决定）
光谱可调性：LED任意调节（软件控制），氙灯不可调（需换滤光片）
光谱切换时间：LED小于1秒，氙灯5至10分钟（换滤光片）
单波段独立调节：LED支持（每通道独立），氙灯不支持
紫外波段强度：LED可独立增强（UV LED），氙灯固定（由滤光片决定）
红外波段强度：LED可独立调节（IR LED），氙灯固定
光谱稳定性：LED需闭环反馈补偿老化，氙灯随灯泡老化整体衰减
光谱重复性：LED优秀（数字控制），氙灯较好（模拟控制）
LED太阳光模拟器在光谱可调性上完胜氙灯，但在最大辐照度上仍有差距——氙灯可以达到1000W/m²以上大面积输出，LED在大面积（大于100cm²）高辐照度（大于1000W/m²）应用中成本较高。两种技术各有优势，选择取决于应用需求。
上海科迎法电气科技有限公司
LED太阳光模拟器的光谱可调技术为光伏前沿研究提供了氙灯无法实现的测试能力。如果你的实验室在叠层电池、钙钛矿或光生物领域需要光谱可调的太阳光模拟器，把你的测试需求和应用场景告诉上海科迎法，我们帮你配置合适的LED通道方案。同时我们的AI视觉检测设备产品线可以为光伏组件生产线提供EL缺陷检测方案，配合LED太阳光模拟器的IV性能测试，实现从电性能到外观缺陷的全面质量管控。M12连接器产品线则为LED模拟器的控制系统提供高可靠性的信号传输接口。
