化工厂、加油站、煤矿井下这些环境中，空气中可能含有易燃易爆气体或粉尘。普通工业连接器在插拔时会产生微小电弧——这个电弧在正常环境无害，但在爆炸性气体环境中就是点火源。防爆连接器不是"不会产生电弧的连接器"，而是通过特殊的结构设计，确保即使内部产生电弧也不会引燃外部环境气体。很多采购在选防爆连接器时只看有没有防爆证书，但看不懂防爆标志Ex ec IIC T6 Gc每个字母的含义，不知道该选增安型还是隔爆型，结果选了不匹配防爆等级的产品。我们上海科迎法生产防爆航空插头插座多年，产品通过防爆认证、IP67防护等级认证和欧盟CE认证，把防爆连接器的防爆原理、等级解读和选型要点讲清楚。
防爆连接器选型全解析
防爆连接器的防爆原理：三种防爆类型
防爆连接器的"防爆"不是字面意义上的"防止爆炸发生"，而是"在爆炸性环境中安全使用，不会成为点火源"。实现这个目标有三种技术路径：
增安型（Ex e / Ex ec）
增安型的原理是"不产生火花"——通过提高电气设备的安全程度，使其在正常运行和认可的过载条件下不产生电弧、火花或危险高温。
具体到连接器上，增安型的设计措施包括：
- 加大电气间隙和爬电距离：接触件之间的绝缘距离比普通连接器更大，防止电压击穿产生电弧
- 提高接触可靠性：接触件镀金、接触压力更大，确保接触电阻极低（科迎法防爆连接器接触电阻≤5mΩ），避免接触不良产生高温
- 增强密封性：IP67防护等级，防止可燃气体进入连接器内部接触带电部件
- 使用FPM/FKM密封圈：氟橡胶密封圈耐高温、耐化学腐蚀，在-25°C~+85°C范围内保持弹性
科迎法防爆连接器采用增安型防爆（Ex ec），防爆标志为Ex ec IIC T6 Gc。其中"ec"是增安型的子类，表示适用于EPL Gc（设备保护级别Gc，即一般工业场所）。
隔爆型（Ex d）
隔爆型的原理是"允许内部爆炸但不会传播到外部"——连接器外壳足够坚固，即使内部可燃气体被电弧点燃爆炸，爆炸火焰在通过外壳接合面时会被冷却熄灭，不会引燃外部环境气体。
隔爆型的设计特点：
- 外壳强度高：能承受内部爆炸压力而不破裂（通常需承受1.5MPa静态压力测试）
- 隔爆接合面：外壳接合面的间隙宽度（通常<0.5mm）和长度（通常>12.5mm）严格按标准设计，火焰通过接合面时被冷却
- 外壳材质：金属外壳（铸铝、不锈钢），不能用塑料
隔爆型比增安型更"暴力"——它承认内部可能爆炸，但确保爆炸被限制在壳体内。隔爆型通常用于更高危险等级的区域（Zone 1）。
本质安全型（Ex i / Ex ia）
本质安全型的原理是"限制能量"——将电路中的电压和电流限制在极低水平，即使发生短路或断路产生的火花也不足以点燃可燃气体。
本质安全型连接器通常用于仪器仪表和传感器信号传输，不适用于大功率电力传输。电压通常限制在30V以下，电流限制在100mA以下。
防爆标志Ex ec IIC T6 Gc逐字解读
科迎法防爆连接器的防爆标志是：Ex ec IIC T6 Gc；Ex tc IIIC T80℃ Dc
这个标志由多个字段组成，每个字段都有明确含义：
气体环境防爆标志：Ex ec IIC T6 Gc
| 字段 | 含义 | 解读 |
|---|---|---|
| Ex | 防爆电气设备标志 | 表示这是防爆设备 |
| ec | 增安型（e）的子类 | ec 适用于 EPL Gc 级别，比 eb 要求稍低 |
| IIC | 气体分组 | IIC 是最高级别，涵盖氢气、乙炔等最难防爆的气体（IIA＜ IIB＜ IIC） |
| T6 | 温度组别 | T6 是最高要求，设备表面最高温度≤85°C（T1＜T2＜T3＜T4＜T5＜T6，T6 最严格） |
| Gc | 设备保护级别 | Gc = 气体环境保护级别 C 级，适用于 Zone 2（正常情况下不会出现爆炸性气体环境，即使出现也只是短时） |
粉尘环境防爆标志：Ex tc IIIC T80℃ Dc
| 字段 | 含义 | 解读 |
|---|---|---|
| Ex | 防爆电气设备标志 | 表示这是防爆设备 |
| tc | 外壳保护型（t）的子类 | tc 适用于 EPL Dc 级别 |
| IIIC | 粉尘分组 | IIIC 涵盖导电性粉尘（IIIA＜ IIIB＜ IIIC） |
| T80℃ | 最高表面温度 | 设备表面最高温度≤80°C，防止粉尘层被引燃 |
| Dc | 设备保护级别 | Dc = 粉尘环境保护级别 C 级，适用于 Zone 22 |
温度组别T6的实际意义
温度组别是防爆连接器选型中最容易被忽略的参数。T6表示设备在额定工作条件下，任何表面的最高温度不超过85°C。不同可燃气体的自燃温度不同：
| 温度组别 | 最高表面温度 | 可燃气体举例 |
|---|---|---|
| T1 | ≤450°C | 氢气 (560°C)、甲烷 (537°C) |
| T2 | ≤300°C | 乙炔 (305°C)、丙烷 (470°C) |
| T3 | ≤200°C | 汽油 (280°C)、丁烷 (287°C) |
| T4 | ≤135°C | 乙醚 (170°C)、乙醛 (175°C) |
| T5 | ≤100°C | 二硫化碳 (102°C) |
| T6 | ≤85°C | 无常见气体低于 85°C 自燃，T6 是最高安全等级 |
选T6意味着设备表面温度极低，不会引燃任何已知可燃气体。科迎法防爆连接器达到T6等级，可以安全用于所有IIC类气体环境。
防爆连接器和普通连接器的区别
| 对比项 | 防爆连接器 | 普通工业连接器 |
|---|---|---|
| 外壳材质 | 铜镀镍（金属壳体） | 锌合金 / 铝合金 / 塑料 |
| 接触电阻 | ≤5mΩ | ≤8mΩ |
| 绝缘电阻 | ≥100MΩ | ≥500MΩ |
| 密封圈材质 | FPM/FKM（氟橡胶） | NBR/Silicone |
| 电气间隙 | 加大设计（满足增安型要求） | 标准设计 |
| 防爆认证 | 有（防爆合格证） | 无 |
| 防护等级 | IP67 | IP67（部分型号） |
| 使用温度 | -25~+85°C | -25~+85°C |
| 插拔周期 | ≥100 次 | ≥500 次 |
| 表面温度控制 | T6 级（≤85°C） | 无要求 |
| 价格 | 高（金属壳体 + 认证成本） | 低 |
关键区别解读：
1. 外壳材质：防爆连接器必须用金属壳体（铜镀镍），不能用塑料。原因是金属壳体导热好，可以将接触电阻产生的热量快速散出，控制表面温度。塑料壳体隔热，热量积聚后表面温度可能超标。
2. 接触电阻：防爆连接器接触电阻≤5mΩ（比普通的≤8mΩ更低），减少接触点发热。大电流通过时，5mΩ和8mΩ的温差可能差10°C以上。
3. 插拔周期：防爆连接器插拔周期≥100次，比普通连接器的≥500次少。原因是防爆连接器的密封结构更复杂，频繁插拔会加速密封圈磨损影响防爆性能。防爆连接器不宜频繁插拔，更适合固定安装。
防爆连接器的选型要点
要点一：确认防爆区域等级
防爆区域分为气体环境和粉尘环境两大类：
气体环境：
- Zone 0：连续存在爆炸性气体环境（极高风险）→ 需Ex ia设备（本质安全型）
- Zone 1：正常运行时可能出现爆炸性气体环境（高风险）→ 需Ex eb或Ex db设备
- Zone 2：正常运行时不太可能出现，即使出现也是短时（中风险）→ Ex ec或Ex dc设备可用
粉尘环境：
- Zone 20：连续存在可燃粉尘环境 → 需Ex ia设备
- Zone 21：正常运行时可能出现 → 需Ex tb设备
- Zone 22：正常运行时不太可能出现 → Ex tc设备可用
科迎法防爆连接器（Ex ec IIC T6 Gc + Ex tc IIIC T80℃ Dc）适用于Zone 2气体环境和Zone 22粉尘环境——这是化工厂、加油站、制药厂等一般工业场所最常见的防爆区域等级。
要点二：确认气体分组
不同场所的可燃气体不同，需要选择对应气体分组的防爆连接器：
- IIA：丙烷、丁烷、汽油（最低要求）
- IIB：乙烯、城市煤气（中等要求）
- IIC：氢气、乙炔（最高要求，涵盖IIA和IIB）
选IIC可以覆盖所有气体环境。科迎法防爆连接器为IIC级，可以安全用于所有IIC类及以下气体环境。
要点三：选择芯数和电气参数
科迎法防爆连接器提供3芯到8芯规格，不同芯数的电气参数不同：
| 芯数 | 额定电流 | 额定电压 | 线规范围 | 典型应用 |
|---|---|---|---|---|
| 3 芯 | 8‑10A | 80‑110V | 16~22AWG | 三相电源、大电流供电 |
| 4 芯 | 8A | 80‑110V | 16~22AWG | 电源 + 信号、三相 + 零线 |
| 5 芯 | 8A | 80‑110V | 16~22AWG | DeviceNet 总线、多信号 |
| 6 芯 | 8A | 80‑300V | 18~22AWG | 多路信号传输 |
| 7 芯 | 8A | 80‑300V | 18~22AWG | 多通道数据 |
| 8 芯 | 8A | 80‑300V | 18~22AWG | 高密度信号传输 |
选型提示：3-5芯适用于电源传输和总线通信，6-8芯适用于多路信号传输。电流均为8A，但电压随芯数增加从80V升至300V。
要点四：选择安装方式和外形
科迎法防爆连接器提供四种产品类型：

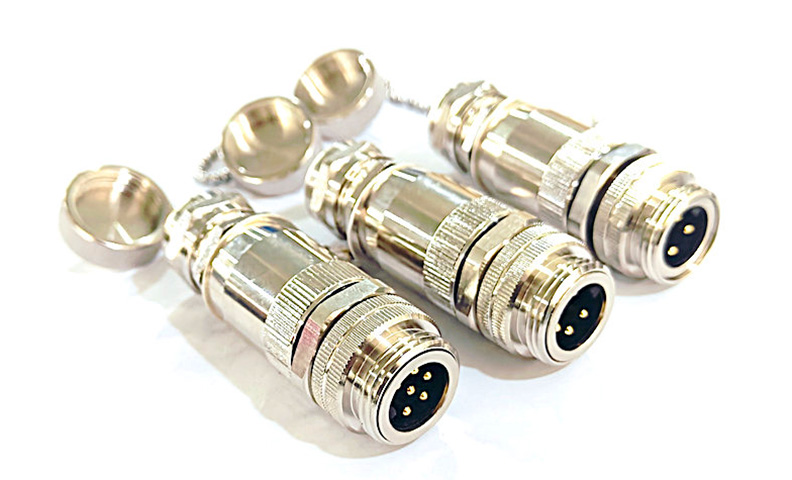

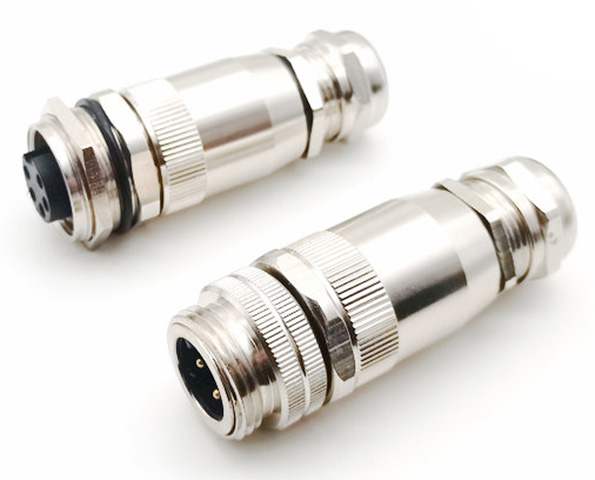

类型一：移动式连接器（自接头）
- 针型/孔型，螺丝压紧或焊线式
- 型号示例：KYF7/8J3ZT-NC.PG13.5.PB.EX（针型3芯螺丝压紧）
- 适用场景：现场接线，电缆外径8-12mm

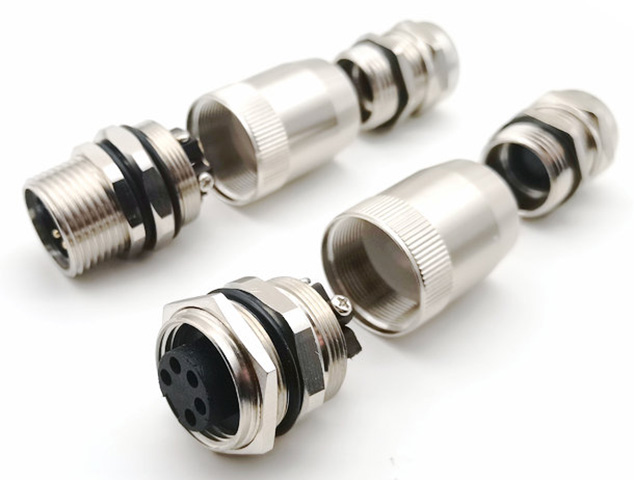

类型二：固定式连接器（面板安装）
- 后面板锁紧安装，M20x1.5或1/2-14NPT安装螺纹
- 焊杯脚或预制带线
- 型号示例：KYF7/8J3ZHM20x1.5-M-Q.EX（针型3芯M20螺纹焊杯脚）
- 适用场景：设备面板安装，防爆箱体穿墙
类型三：预铸带线连接器
- 单端预制、双端预制、三通预制
- 型号示例：KYF7/8J3ZT-L2M.16AWG.EX（针型3芯2米电缆）
- 适用场景：出厂预接线，现场直接插拔
类型四：DeviceNet总线专用
- 5芯规格，DeviceNet粗缆/细缆
- 型号示例：KYF7/8J5ZT-L2M.DN.CU.EX（针型5芯DeviceNet粗缆）
- 适用场景：DeviceNet总线防爆通信
要点五：配套防爆绕线管
防爆连接器安装在设备上时，电缆入口需要配套防爆绕线管（也叫防爆挠性管）。防爆绕线管的作用是保护电缆在进入防爆箱体时的弯曲和密封，同时保持防爆连续性。
科迎法提供三种规格防爆绕线管：
- DN15（4分G1/2）：通径14mm，适用于细电缆
- DN20（6分G3/4）：通径17mm，适用于中等电缆
- DN25（1寸G1）：通径23.5mm，适用于粗电缆
- 标准长度500mm，两端螺纹接口
选型提示：防爆绕线管的通径必须大于电缆外径3-5mm，确保电缆能穿过且有密封空间。防爆绕线管A端为内螺纹（连接箱体），B端为外螺纹（连接防爆插头）。
防爆连接器的安装规范
安装规范一：防爆连续性
防爆系统的连续性是关键——从箱体到电缆到连接器，整个回路都必须保持防爆等级。如果箱体是Ex d隔爆型，连接器是Ex ec增安型，整个系统的防爆等级取最低值（Ex ec）。不同防爆等级的设备混用会降低系统整体防爆等级。
安装规范二：螺纹密封
面板安装型防爆连接器通过螺纹和密封圈双重密封：
1. 安装螺纹（M20x1.5或1/2-14NPT）涂抹密封胶或使用密封垫片
2. 拧紧力矩按螺纹规格控制（M20约15-20N·m，1/2-14NPT约10-15N·m）
3. 电缆入口处使用防爆绕线管或电缆密封接头
4. 密封圈正确安装——FPM密封圈不能涂油（油会加速氟橡胶老化）
安装规范三：接地
防爆连接器外壳必须可靠接地：
- 铜镀镍外壳本身是导体，通过安装螺纹和箱体形成接地通路
- 如果箱体表面有涂层（如喷塑），需要在安装孔处去除涂层确保电气导通
- 接地电阻应<0.1Ω
- 接地线截面不小于4mm²（铜线）
安装规范四：维护和检查
防爆连接器安装后需要定期检查：
1. 目视检查：外壳有无裂纹、锈蚀、变形（每月）
2. 密封检查：密封圈是否老化、变硬、开裂（每3个月）
3. 螺纹检查：安装螺纹有无松动（每3个月）
4. 温度检查：满载工作时外壳表面温度不超过85°C（T6级）（每年）
5. 防爆合格证有效期：防爆合格证通常有效期5年，过期需重新认证
防爆连接器选型的三个常见误区
误区一："有防爆标志就行，不管什么类型"
错误。防爆标志中的类型（ec/db/ia）决定了适用的防爆区域。Ex ec只适用于Zone 2，如果用在Zone 1就不合规。选型时必须先确认现场的防爆区域等级，再选择对应类型的防爆连接器。
误区二："防爆连接器防水就够了"
错误。IP67防水和防爆是两个不同的认证体系。IP67是指防尘防水侵入，防爆是指防引燃爆炸性气体。一个连接器可以IP67但不防爆，也可以防爆但IP等级低。科迎法防爆连接器同时满足IP67和防爆认证，但两者是分别测试和认证的。
误区三："防爆连接器可以频繁插拔"
错误。防爆连接器的插拔周期≥100次，比普通连接器的≥500次少得多。原因是防爆连接器的密封圈更厚更紧，频繁插拔会加速密封圈磨损。防爆连接器更适合"插上就不拔"的固定安装场景，不适合需要频繁换接的测试场景。
防爆连接器和非防爆连接器能否混用
不能混用。防爆连接器和非防爆连接器混用会破坏整个系统的防爆连续性。具体表现为：
1. 防爆插座配普通插头：普通插头的密封结构不满足防爆要求，可燃气体可能从插头端进入
2. 普通插座配防爆插头：普通插座的电气间隙和爬电距离不够，可能产生电弧引燃外部气体
3. 防爆箱体上开普通连接器孔：普通连接器的安装螺纹密封不满足防爆要求，成为防爆箱体的薄弱点
防爆系统必须全套使用防爆认证产品——防爆连接器、防爆电缆密封接头、防爆绕线管、防爆箱体，缺一不可。
上海科迎法电气科技有限公司
选对防爆连接器，是化工厂、加油站、制药厂等爆炸性环境电气安装的第一道安全防线。如果你在选型时不确定防爆等级是否匹配你的应用环境，把你的现场防爆区域等级（Zone 1/2/20/21/22）和可燃气体类型告诉上海科迎法电气，我们帮你确认防爆标志要求并推荐对应的防爆连接器型号。同时我们的航空插头产品线提供铝合金和不锈钢壳体的非防爆型号，在非爆炸性危险区域的工业设备上可以作为防爆连接器的替代选择。M12连接器产品线中也有防爆认证型号（KYF12K系列，防爆标志Ex ec IIC T6 Gc），在M12接口尺寸下同样满足增安型防爆要求。
