M8连接器外观看起来都一样——圆形、M8×1螺纹、外壳外径约12mm，但内部芯数不同意味着完全不同的信号传输能力。3芯只能传一个开关量信号，4芯可以传IO-Link数字通信，5芯用B型编码支持双通道信号，6芯支持更多信号通道。我们经常接到客户的电话："我的传感器是IO-Link的，原来用的3芯M8连接器怎么通信不上？"答案很简单：IO-Link必须用4芯，3芯缺了2号功能脚。还有客户问"我要5芯的"，但他的传感器其实是4芯的，多花了一根线的成本。我们上海科迎法生产M8连接器全规格产品线，3芯、4芯、5芯、6芯全系列备库，把各芯数的引脚定义、电气参数和选型逻辑一次讲清。
M8连接器芯数怎么选？

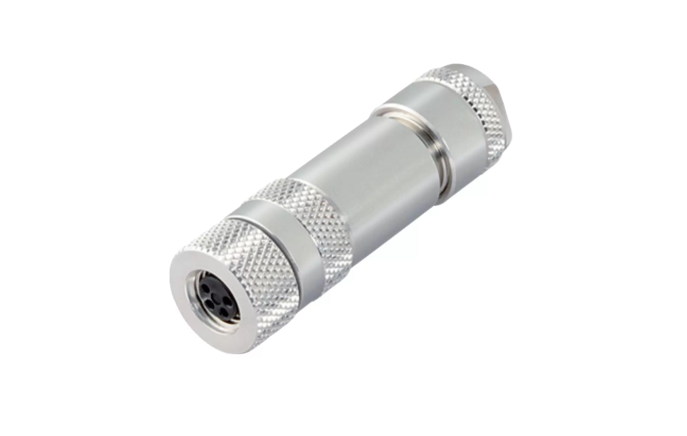

M8孔型连接器金属直头产品展示
M8连接器芯数规格概述
M8连接器的"芯数"指连接器内部的接触件（插针/插孔）数量。M8连接器外形尺寸固定（连接螺纹M8×1，外壳外径约12mm），但内部可以排布3到6个接触件。
根据科迎法M8连接器选型手册，M8目前有四种标准芯数规格：
| 芯数 | 额定电流 | 额定电压 | 接触件直径 | 防插错编码 | 典型应用 |
|---|---|---|---|---|---|
| 3 芯 | 4A | 60V | 较粗（约 0.8mm） | A 型 | 开关量信号（PNP/NPN） |
| 4 芯 | 1.5A | 30V | 中等（约 0.6mm） | A 型 | IO‑Link 通信、模拟量信号 |
| 5 芯 | 1.5A | 30V | 中等（约 0.6mm） | B 型 | 双信号通道、AS‑i 总线 |
| 6 芯 | 1.5A | 30V | 较细（约 0.5mm） | A 型 | 多信号通道、数据传输 |
关键数据解读：3芯的额定电流是4A、额定电压60V，比4/5/6芯的1.5A/30V高一档。原因是3芯的接触件更粗、间距更大，绝缘距离和载流能力都更好。选型时如果传感器的供电电流超过1.5A，必须用3芯连接器。
3芯M8连接器：开关量信号的标准接口
3芯M8连接器是应用最广的规格，覆盖了大部分传统接近开关、光电开关、磁性开关。
引脚定义：
- 1号针：电源正极（L+，棕色线，24V DC）
- 3号针：电源负极（L-，蓝色线，0V）
- 4号针：信号输出（OUT，黑色线，PNP或NPN输出）
注意：3芯M8连接器没有2号针（空位），这是标准定义。1-3-4编号是为了和4芯M8连接器兼容——3芯连接器只比4芯少了2号针。从芯位分布图上看，3芯的针脚排列是三角形（1、3、4三个位置），4号针在上方，1号和3号在下方两侧。
信号类型：
- PNP输出：检测到物体时4号针输出24V高电平
- NPN输出：检测到物体时4号针输出0V低电平
- NAMUR输出（本质安全型）：2线制，不使用3芯连接器
科迎法3芯M8连接器型号示例：
- 后面板安装圆法兰不带线（焊线型）：KYF83JZ/M8-O-Q
- 后面板安装圆法兰不带线（焊板型）：KYF83JZ/M8-O-T
- 前面板安装六方法兰带线200mm：KYF8J3Z-M8-M-L0.2M
- 自接头针式直头：KYF8J3ZT-NC(4-6)
- 自接头孔式弯头：KYF8K3WT-NC(4-6)
适用场景：接近开关、光电开关、磁性开关、限位开关等只需要传输"有/无"信号的传感器。
选型提示：3芯M8连接器是成本最低的规格。如果你的传感器只需要传输一个开关量信号，不需要IO-Link通信或模拟量信号，3芯是最佳选择。3芯的额定电流4A，比4/5/6芯的1.5A大，如果传感器供电电流较大（如带加热的传感器），3芯更安全。
4芯M8连接器：IO-Link和模拟量的首选
4芯M8连接器是近年增长最快的规格，主要受益于IO-Link通信技术的普及。
引脚定义（IO-Link模式）：
- 1号针：电源正极（L+，棕色线，24V DC）
- 2号针：IO-Link通信线（C/Q，白色线，数字信号）
- 3号针：电源负极（L-，蓝色线，0V）
- 4号针：功能脚（黑色线，专用功能或第二信号）
引脚定义（传统模式）：
- 1号针：电源正极（L+，24V DC）
- 2号针：第二信号输出（OUT2，或不用）
- 3号针：电源负极（L-，0V）
- 4号针：第一信号输出（OUT1）
从芯位分布图上看，4芯的针脚排列是正方形（1、2、3、4四个位置均匀分布），和3芯的三角形排列不同。
信号类型：
- IO-Link数字通信：IEC 61131-9标准，COM3速率230.4 kbps，传输过程数据+参数数据+诊断数据
- 模拟量信号：4-20mA或0-10V，4号针传模拟量，2号针可做第二通道
- 双开关量信号：4号针和2号针各传一个开关量（双输出传感器）
科迎法4芯M8连接器型号示例：
- 后面板安装圆法兰不带线（焊线型）：KYF84JZ/M8-O-Q
- 后面板安装六方法兰带线200mm：KYF8K4Z/M8-M-L0.2M
- 自接头针式直头全金属屏蔽：KYF8J4ZT-NC(4-6).PB
- 180°针型带电缆2米PVC：KYF8J4ZT-L2M
和3芯的关键区别：4芯多了2号针。这个针在IO-Link模式下是通信线，在传统模式下是第二信号。IO-Link传感器必须用4芯连接器——3芯连接器没有2号针，IO-Link通信线无法连接，传感器会退回传统PNP输出模式。
5芯M8连接器：B型编码和双信号通道
5芯M8连接器使用B型防插错编码，和3芯/4芯的A型编码物理上不兼容——5芯连接器的定位键位置不同，无法和A型编码的3芯/4芯连接器插合。
引脚定义：
- 1号针：电源正极（L+，24V DC）
- 2号针：信号2 / 通信线
- 3号针：电源负极（L-，0V）
- 4号针：信号1
- 5号针：功能脚 / 信号3
从芯位分布图上看，5芯的针脚排列比4芯多了一个中心针（第5号），周围4个针均匀分布。
B型编码的含义：
科迎法5芯M8连接器的型号中都有"B"标识，表示B型防插错编码：
- 面板安装型：B-KYF85JZ/M8-O-Q（B-前缀）
- 自接头型：KYF8J5ZT-NC(4-6)/B（/B后缀）
- 全金属屏蔽型：KYF8J5ZT-NC(4-6).PB/B
B型编码的目的是防止误插——A型和B型连接器外观螺纹相同但定位键位置不同，物理上无法互插。这避免了在产线上把5芯传感器误插到4芯插座上导致接线错误。
信号类型：
- 双通道开关量+反馈：4号针传开关量信号，2号针传第二个开关量，5号针传故障反馈
- AS-i总线：AS-Interface总线协议使用4芯定义，但物理接口用5芯B型编码连接器
- 模拟量+开关量：4号针传模拟量（如4-20mA），2号针传开关量（如报警信号）
科迎法5芯M8连接器型号示例：
- 后面板安装圆法兰不带线（焊线型）：B-KYF85JZ/M8-O-Q
- 前面板安装六方法兰带线200mm：B-KYF8J5Z-M8-M-L0.2M
- 自接头针式直头：KYF8J5ZT-NC(4-6)/B
- 自接头针式直头全金属屏蔽：KYF8J5ZT-NC(4-6).PB/B
选型提示：5芯M8连接器使用B型编码，和A型编码的3芯/4芯连接器不兼容。选5芯时必须确认传感器也是B型编码接口。科迎法5芯M8连接器型号中统一用"B-"前缀或"/B"后缀标识B型编码，选型时认准这个标记。
6芯M8连接器：多信号通道传输
6芯M8连接器是M8系列中芯数最多的规格，用于需要同时传输多个信号的传感器。
引脚定义：
- 1号针：电源正极（L+，24V DC）
- 2号针：信号通道1
- 3号针：电源负极（L-，0V）
- 4号针：信号通道2
- 5号针：信号通道3
- 6号针：信号通道4 / 功能脚
从芯位分布图上看，6芯的针脚排列是六边形（1-6号针均匀分布在圆周上），这是M8连接器中针脚最密集的排列方式。
信号类型：
- 多通道开关量：同时传输4路开关量信号（1-6号针中4个用于信号，1个供电正，1个供电负）
- 多通道模拟量：同时传输2路模拟量信号（如温度+压力双参数传感器）
- 数据传输：串行数据通信（如RS-485，用2对差分线）
科迎法6芯M8连接器型号示例：
- 后面板安装圆法兰不带线（焊线型）：KYF86JZ/M8-O-Q
- 后面板安装六方法兰带线200mm：KYF8K6Z/M8-M-L0.2M
- 自接头针式直头：KYF8J6ZT-NC(4-6)
- 自接头针式直头全金属屏蔽：KYF8J6ZT-NC(4-6).PB
选型提示：6芯连接器的接触件直径最细（约0.5mm），额定电流1.5A，使用时注意单针电流不要超载。6芯连接器的供应商比3芯/4芯少，选型时需要确认供货周期。
直头和弯头连接器的芯数差异

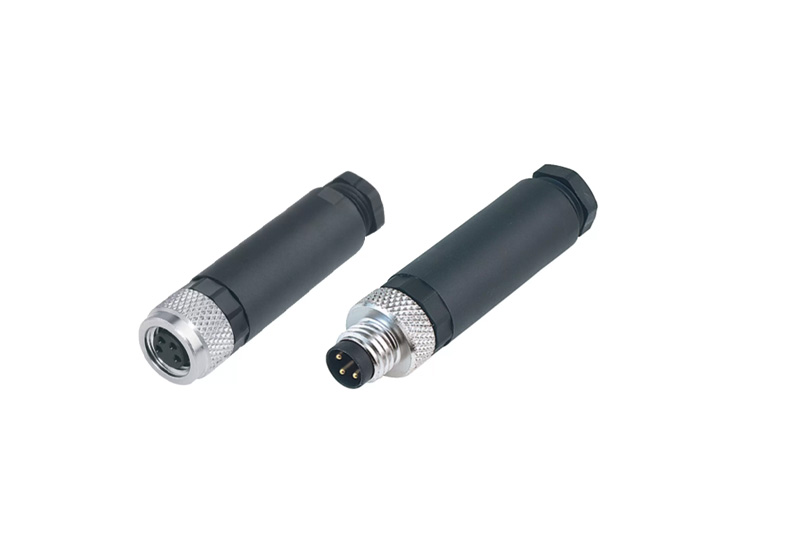

科迎法M8自接头（现场自接电缆型）分直头和弯头两种外形，两种外形支持的芯数范围不同：
| 外形类型 | 支持芯数 | 型号示例 |
|---|---|---|
| 直头（ZT） | 3 芯、4 芯、5 芯、6 芯 | KYF8J3ZT‑NC(4‑6) |
| 弯头（WT） | 3 芯、4 芯 | KYF8J3WT‑NC(4‑6) |
弯头连接器只支持3芯和4芯——弯头外壳内部空间受限，无法排布5芯和6芯的接触件。如果你的应用需要5芯或6芯，只能选直头连接器。这是选型时容易忽略的限制。

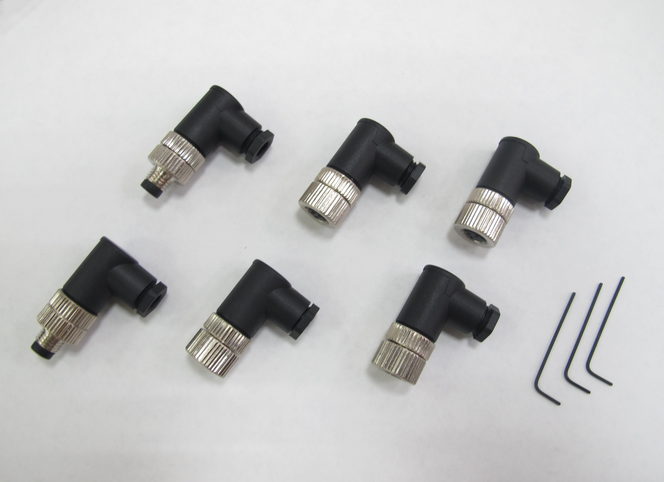

M8连接器弯头产品实拍
M8连接器芯数选型对照表
| 你的传感器类型 | 需要传输的信号 | 推荐芯数 | 编码类型 | 额定电流 | 科迎法型号示例 |
|---|---|---|---|---|---|
| 接近开关（单输出） | 1 个开关量 | 3 芯 | A 型 | 4A | KYF83JZ/M8‑O‑Q |
| 接近开关（双输出） | 2 个开关量 | 4 芯 | A 型 | 1.5A | KYF84JZ/M8‑O‑Q |
| 光电开关 | 1 个开关量 | 3 芯 | A 型 | 4A | KYF83JZ/M8‑O‑Q |
| IO‑Link 传感器 | IO‑Link 通信 | 4 芯 | A 型 | 1.5A | KYF84JZ/M8‑O‑Q |
| 压力 / 温度变送器 | 4‑20mA 模拟量 | 4 芯 | A 型 | 1.5A | KYF84JZ/M8‑O‑Q |
| 电磁阀 | 开关量 + 反馈 | 4 芯 | A 型 | 1.5A | KYF84JZ/M8‑O‑Q |
| AS‑i 总线从站 | AS‑i 总线 | 5 芯 | B 型 | 1.5A | B‑KYF85JZ/M8‑O‑Q |
| 双参数传感器 | 2 路模拟量 | 5 芯或 6 芯 | B 型 / A 型 | 1.5A | B‑KYF85JZ/M8‑O‑Q |
| 多通道传感器 | 3‑4 路信号 | 3‑4 路信号 | A 型 | 1.5A | KYF86JZ/M8‑O‑Q |
芯数选择的三个常见误区
误区一："芯数越多越好，反正多不了几块钱"
错误。芯数越多，单根接触件越细，载流能力下降。3芯额定电流4A，4/5/6芯只有1.5A。如果传感器供电电流较大（如带加热功能的传感器，启动电流可能2-3A），必须用3芯。选芯数要刚好够用，不贪多。
误区二："3芯和4芯可以互换"
错误。3芯连接器没有2号针，4芯连接器有2号针。3芯公头插入4芯母头时，2号针的位置是空的，无法接触。反过来4芯公头插入3芯母头时，2号针没有对应的插孔，可能损坏连接器。即使外观螺纹相同（都是M8×1），3芯和4芯不能互换。
误区三："5芯和4芯只是多了一根线"
错误。5芯M8连接器使用B型防插错编码，4芯使用A型编码。两种编码的定位键位置不同，物理上无法互插。这意味着5芯传感器无法插入4芯插座，反之亦然。选5芯时必须确认传感器端也是B型编码接口。
上海科迎法电气科技有限公司
选对M8连接器的芯数，可以从源头避免信号传输问题和不必要的成本浪费。如果你在选型时不确定需要几芯，把你的传感器型号和信号类型告诉上海科迎法，我们帮你确认芯数规格并推荐对应的M8连接器型号。同时我们的M12连接器产品线也提供4芯、5芯、8芯、12芯全规格，在需要更大电流或更多信号通道的场合可以作为M8的升级选项。分线盒产品线则覆盖4孔和8孔M8分线盒，可以集中管理多芯M8传感器的布线。
