防爆连接器选对了型号不等于安全合格，安装施工不规范同样会导致防爆失效。根据GB3836.15标准，防爆电气设备的安装必须由持证施工人员执行，安装质量直接影响现场防爆安全性。我们上海科迎法电气提供防爆连接器产品时，经常被客户问到安装施工怎么做、验收要查什么。本文把防爆连接器安装施工规范和现场验收要点讲清楚。
防爆连接器安装施工规范和现场验收
一、安装前五个确认项

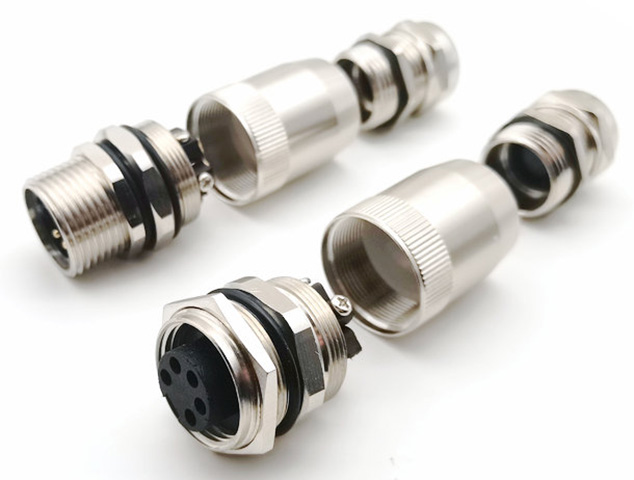

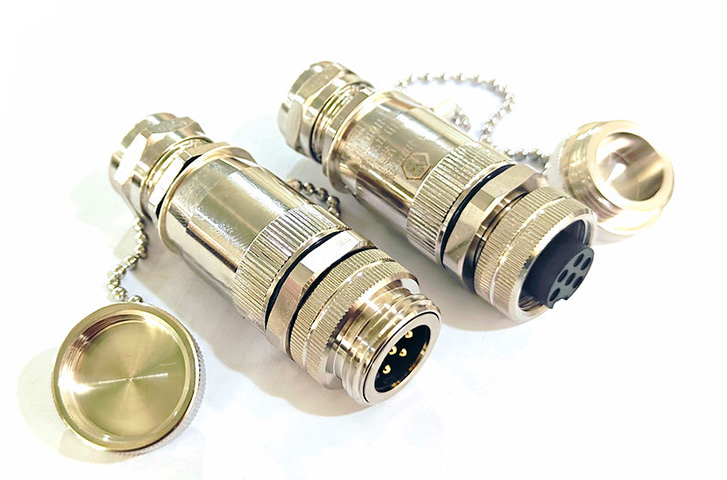

确认一 防爆区域等级。确认安装位置在Zone 0、Zone 1还是Zone 2危险区域。不同区域对防爆型式要求不同：Zone 0只能用Ex ia本安型，Zone 1可用Ex ec增安型或Ex db隔爆型，Zone 2可用Ex ec增安型。我们的KYF7/8系列防爆连接器是Ex ec IIC T6 Gc防护，适用于Zone 1和Zone 2区域。
确认二 气体分组和温度组别。确认现场存在的爆炸性气体属于IIA、IIB还是IIC组别。IIC是最严格的，包含氢气和乙炔。温度组别T6要求设备表面温度不超过85摄氏度，T4不超过135摄氏度。选型时防爆连接器的防爆标志必须覆盖现场气体分组和温度组别。
确认三 电缆规格和密封圈匹配。确认电缆外径和连接器电缆密封圈内径匹配。防爆连接器的密封圈不能随意更换，必须使用原厂配件。密封圈和电缆外径的差值要在0.5到2毫米之间。
确认四 安装方式和方向。确认是面板安装还是管道穿墙安装。面板安装需确认面板开孔尺寸和厚度，管道安装需确认穿墙密封件规格。防爆连接器安装方向要确保水不会沿电缆流入连接器内部。
确认五 防爆绕线管和附件。防爆连接器电缆出口需要配防爆绕线管（Sealtite或等效产品），在危险区域内密封。确认绕线管规格和连接器螺纹匹配。
二、电缆引入和密封处理规范
规范一 密封圈安装。密封圈必须完整无损，无裂纹无变形。密封圈安装在电缆入口处，压紧螺母拧紧到位。拧紧力矩按厂家说明书，通常2到5牛米。拧不紧密封不严，拧太紧密封圈变形。
规范二 电缆穿入。电缆穿入前检查外皮有无损伤，破损的电缆外皮会影响密封。电缆穿入密封圈时不能歪斜，确保密封圈均匀抱紧电缆四周。
规范三 多根电缆穿入。如果一个电缆入口需要穿入多根电缆，必须使用多孔密封圈。每根电缆占一个孔，不能两根电缆共用一个孔。
规范四 防爆绕线管密封。防爆绕线管在连接器侧和设备侧都要做密封接头。密封接头内灌入密封胶，密封胶固化后形成隔爆面。绕线管密封接头距连接器不超过45厘米（18英寸）。
规范五 电缆固定。电缆穿入后用电缆固定夹固定在设备框架上，防止电缆振动拉扯连接器。固定点距连接器10到15厘米，电缆留有一定余量。
三、防爆连续性保证措施
防爆连接器的防爆连续性是指整个电气系统中，从电源到负载之间所有部件都保持同等的防爆等级。任何一个环节防爆等级不够，整个系统就不合格。
措施一 防爆连接器和防爆接线箱之间用防爆电缆接头连接。不能用普通电缆接头替代防爆电缆接头。
措施二 防爆连接器和非防爆设备之间必须设置防爆隔离密封件。密封件安装在危险区域和非危险区域交界处，防止危险区域内的可燃气体通过电缆管道渗透到非危险区域。
措施三 防爆连接器的外壳必须导电连接到设备接地系统。接地电阻不大于4欧姆。接地导体截面积不小于4平方毫米。
措施四 防爆连接器安装后不能随意拆卸。如需拆卸维修，必须先断电，确认无爆炸性气体环境后方可操作。维修后重新安装时检查密封圈和隔爆面状态。
四、接地和等电位连接
防爆连接器的接地有两个目的：一是电气安全接地，防止外壳带电伤人；二是等电位连接，消除连接器外壳和设备之间的电位差，防止电位差产生电火花。
接地方式：防爆连接器外壳有接地端子，用接地导体连接到设备接地排。接地端子和接地导体之间用螺栓压紧，接触电阻不大于0.1欧姆。
等电位连接：防爆连接器外壳通过安装面板和设备金属外壳导电连接。安装面板和连接器之间的接触面不能有绝缘涂层，如有涂层必须刮除。
五、现场验收五个必查项
验收必查项一 防爆标志核对。核对连接器铭牌上的防爆标志和设计图纸一致。Ex ec IIC T6 Gc的每一个字段都不能错。如果是粉尘环境，核对Ex tc IIIC T80度 Dc标志。
验收必查项二 密封圈完整性。打开电缆入口压紧螺母，检查密封圈有无变形、裂纹、老化。密封圈必须是原厂配件，不能用普通橡胶圈替代。密封圈和电缆之间无可见间隙。
验收必查项三 锁紧力矩。用扭力扳手检查压紧螺母的拧紧力矩。力矩值对照厂家说明书，通常2到5牛米。螺纹连接的防爆连接器，插头和插座之间的螺纹拧紧到位，无松动。
验收必查项四 接地连续性。用万用表测量连接器外壳和设备接地排之间的电阻，不大于0.1欧姆。用万用表测量连接器外壳和安装面板之间的电阻，不大于0.1欧姆。
验收必查项五 防爆绕线管密封。检查防爆绕线管两端的密封接头，密封胶充满整个接头内部，无空腔。绕线管无破损、无弯折半径过小。
六、常见安装违规和整改措施
违规一 用普通电缆接头替代防爆电缆接头。整改：更换为原厂防爆电缆接头，配防爆密封圈。
违规二 密封圈不匹配电缆外径，过大或过小。整改：更换合适内径的密封圈，确保压缩量在15到35个百分点。
违规三 接地端子未连接或接触不良。整改：重新连接接地导体，刮除接触面绝缘漆，用螺栓压紧。
违规四 防爆绕线管密封接头未灌入密封胶。整改：拆开接头，灌入密封胶，固化后重新安装。
违规五 安装面板上有绝缘涂层导致等电位连接失效。整改：刮除连接器安装位置的面板涂层，确保金属直接接触。
我们上海科迎法电气的防爆连接器出厂时附带安装说明书和密封圈配件，安装过程中如有技术问题可以随时联系我们。防爆安装施工涉及人身安全和法律合规，建议由持证防爆电气施工人员执行。
