我们在售后分析中发现，连接器故障有近四成不是连接器本身的问题，而是现场压接不良导致的——线芯没有完全压入端子、压接高度不对、压接位置偏移，这些操作问题造成的接触不良和短路，往往被误判为连接器质量问题。压接看起来简单——把线塞进去用钳子夹一下就行——但实际上压接是一个有严格工艺规范的精密操作，这篇文章把压接工艺的每个环节讲透。
连接器压接工艺详解
压接的基本原理：冷焊不是"夹紧"
很多人以为压接就是用机械力把线芯和端子"夹紧"，其实不是。压接的本质是冷焊——通过塑性变形让线芯和端子金属之间形成金属键合，达到分子级的接触。
压接时，压接模具对端子和线芯施加巨大的压力，使两者的金属表面发生塑性变形。金属表面的微观凸起被压平，新鲜金属接触面在压力下形成原子间结合。好的压接点截面在显微镜下可以看到线芯和端子之间没有明显界面，两者金属融为一体。
这种冷焊结合的导电性和机械强度都优于螺丝压紧（螺丝压紧只是机械接触，没有金属键合）。压接点的接触电阻可以做到0.5mΩ以下，拉拔力可以做到线缆抗拉强度的80%以上。
压接质量取决于三个变量：压接工具（模具精度和压力）、压接高度（模具闭合时端子变形的程度）、压接位置（线芯在端子中的插入深度）。三个变量中任何一个不对，压接质量都会出问题。
压接工具选择：手动、气动还是电动
手动压接钳：最常用、成本最低。依靠人的手力驱动压接模具，压接高度由模具的闭合位置决定。手动钳适合小批量生产和现场维修，缺点是压接力受人为因素影响——不同人手力不同，同一批压接件的压接高度可能有波动。好的手动压接钳有棘轮锁定机构，确保每次压接到位才松开，避免半压接。
气动压接钳：用压缩空气驱动液压缸，压接力大且恒定。适合中批量生产（每天几百到几千个压接点），压接高度一致性好。缺点是需要气源，移动不方便。
电动压接钳：用电机驱动，压接力可程序化控制。适合大批量生产，可以存储多组压接参数，切换产品时调用对应程序。高端电动压接钳有压力-位移监控功能，每个压接点的压力曲线实时记录，不良压接自动报警。
选工具的关键原则：工具必须和端子匹配。每个连接器厂家的端子尺寸不同，压接模具也不同。用A厂家的压接钳压B厂家的端子，即使能压上去，压接高度和形状可能不对，压接质量无法保证。必须使用端子厂家配套的压接工具或经过验证的兼容工具。
压接操作步骤与规范
第一步：剥线。用专用剥线钳剥去线缆绝缘层，露出规定长度的裸线芯。剥线长度根据端子的压接筒长度确定，一般等于压接筒长度加0.5-1mm。剥线太短线芯插入不到位，压接强度不够；剥线太长，绝缘层外的裸线芯露在端子外面，有短路风险。剥线时不能伤到线芯——划伤的线芯在压接时容易断裂。
第二步：捻线。多股线芯剥去绝缘层后会散开，需要用手或工具顺时针捻紧。不捻线的线芯在插入端子时可能有个别线丝翘出，压接后翘出的线丝可能刺破绝缘层造成短路。
第三步：插入线芯。将捻紧的线芯完全插入端子的压接筒，插到底。可以用手指感觉到线芯顶到端子底部的阻力。插入后检查线芯是否从端子前端观察孔可见——大部分端子在压接筒前端有一个小孔，可以看到线芯说明插入到位。
第四步：压接。将装好线芯的端子放入压接钳的模具中，端子的压接筒对准模具的压接位。闭合压接钳，模具压紧端子使其变形包住线芯。压接时保持端子和线缆在同一轴线上，不能歪斜。压接钳完全闭合（棘轮释放）后松开。
第五步：检查。压接完成后必须逐个检查：外观检查端子有无变形、线芯有无外露；拉拔测试用手施加约20N拉力，线芯不应松脱；截面检查（抽检）将压接点纵向切开，在显微镜下观察线芯变形和填充情况。
常见压接缺陷和原因分析
缺陷一：线芯从端子中拉出（拉拔力不足）。原因：压接高度太大（压力不够），端子没有充分变形包住线芯；线芯插入深度不够；线芯股数不够（剥线时丢了几股）。
缺陷二：压接点电阻过大。原因：压接高度太大导致接触面积不足；线芯氧化或有油污，阻碍了冷焊结合；端子压接筒内有异物。
缺陷三：线芯断裂。原因：压接高度太小（压力过大），线芯被压断；剥线时线芯已有划伤；压接模具磨损导致压接形状异常，局部应力集中。
缺陷四：绝缘层压入端子。原因：剥线太长，绝缘层也进入了压接筒，被压接模具压入后占据了线芯的空间，导致线芯接触面积减小。这是最隐蔽的缺陷——外观看不出问题，但压接电阻偏大。
缺陷五：压接位置偏移。原因：线芯插入时没有对准端子中心，偏到一侧。偏移压接的一侧线芯被压实，另一侧空隙，压接强度不均匀。
压接质量检验标准
工业连接器压接点的检验标准参考UL486和IEC60352，核心指标：
拉拔力：压接点的拉拔力应不低于线缆抗拉强度的60%。0.25mm²线缆的抗拉力约40N，压接点拉拔力应不低于24N。0.5mm²线缆约70N，压接点不低于42N。
压接高度：用千分尺测量压接后端子压接筒的高度，应在厂家规格书规定的范围内（公差通常±0.02mm）。压接高度是压接质量最直接的指标。
截面检查：将压接点纵向切开抛光，在20倍以上显微镜下观察。合格截面：线芯变形均匀，填充率≥95%（线芯之间的空隙总面积不超过压接筒截面积的5%），无线芯断裂，端子底部金属无裂纹。
电压降：在额定电流下测量压接点两端的电压降，换算成电阻应不大于同长度同截面积线缆电阻的1.5倍。
上海科迎法公司

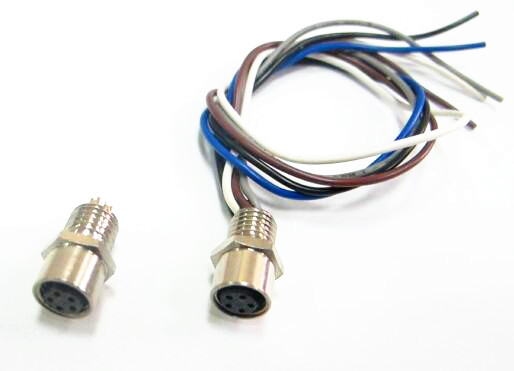

上海科迎法电气在连接器线缆装配方面有规范的工艺流程，我们的M12连接器和M8连接器预制电缆产品全部采用自动化压接设备生产，每个压接点经过拉拔力和电压降检测。对于需要现场压接的客户，上海科迎法提供配套的压接工具和操作培训。我们的新能源汽车线束产品线也采用同样的压接工艺标准，汽车线束的压接质量要求比工业连接器更严格，经验可以互相复用。
