我们接到的M12连接器技术咨询电话里，出现频率最高的问题就是"M12 4针怎么接线""不同编码的针脚定义一样吗"。这个问题看似基础，但实际上很多工程师在接线时确实会搞混——同样是M12外观的连接器，A编码和D编码的针脚排列完全不同，插错了轻则信号不通，重则烧坏设备。这篇文章把M12连接器各编码的针脚定义、接线方法和常见错误一次讲清。
M12连接器针脚定义详解

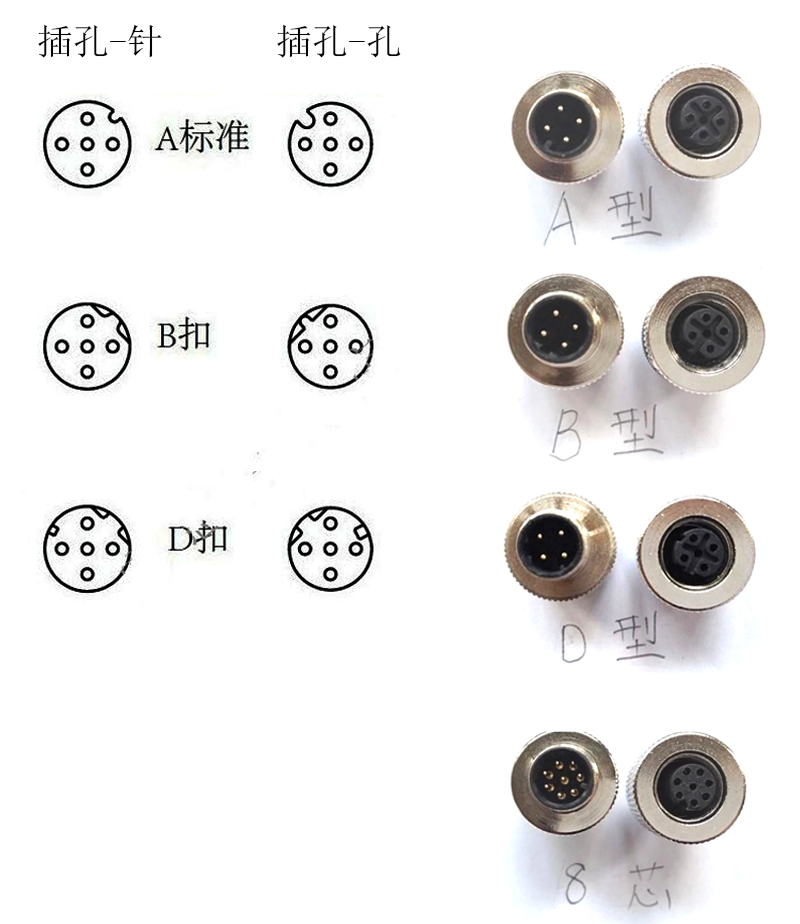

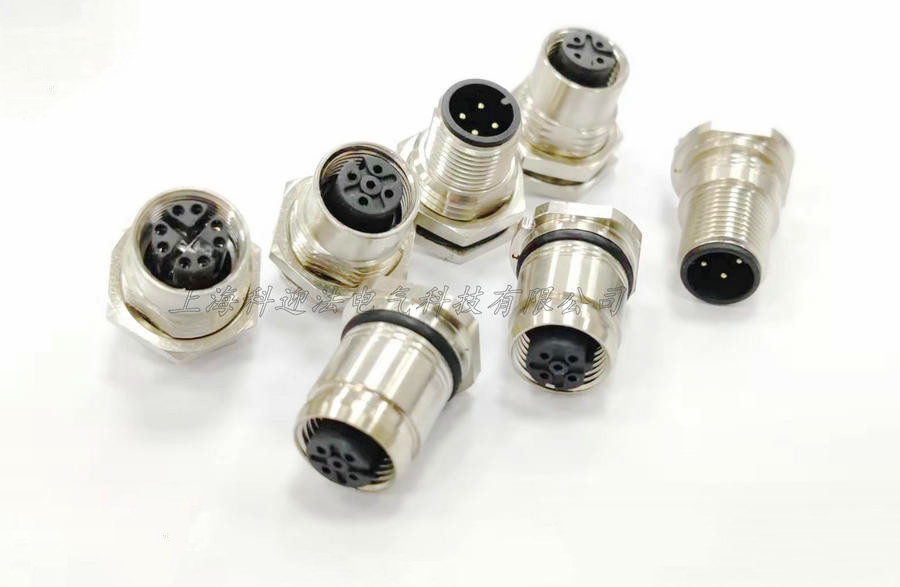

M12连接器针脚
M12针脚编号规则：从哪个针脚开始数
M12连接器的针脚编号有统一的规则，但很多人第一步就走错了——从错误的方向数针脚。
M12连接器看公头（插针）正面时，定位键（编码凹槽）在12点钟方向。针脚编号从定位键左侧第一根针开始，逆时针方向依次编号为1、2、3、4……N。注意是逆时针，不是顺时针。这一点和很多直觉相反——大部分人习惯顺时针编号，但IEC 61076-2-101标准规定的是逆时针。
母头（插孔）的针脚编号和公头镜像对应。看母头正面时，定位键在12点钟方向，针脚从定位键右侧第一根开始，逆时针编号。公头和母头插合后，公头的1号针对应母头的1号针，以此类推。
实际操作中最常见的错误是：拿到一个M12连接器，不看定位键位置，直接从某个针脚开始数，数出来的编号全部错位。建议在接线前先对照产品规格书的针脚排列图，用万用表通断档确认针脚编号——把一根表笔接在连接器尾部的对应线芯上，另一根表笔依次接触各插针，找到通路的就是对应针脚。
A编码针脚定义：最通用的信号传输编码
A编码是M12连接器中应用最广泛的编码，主要用于传感器信号传输和直流电源。A编码的针脚数从3芯到17芯不等，最常用的是4芯和5芯。
A编码4芯的针脚定义没有强制标准，由设备厂商自行定义。但行业内有一个约定俗成的惯例：1针接电源正极（24V DC+），2针接电源负极（0V），3针接信号正极，4针接信号负极。如果是PNP型传感器，3针输出正脉冲信号；NPN型传感器，3针输出负脉冲信号。
A编码5芯的针脚定义和4芯类似，多出的一根针（通常是5针）用于接地或屏蔽。在模拟量传感器（如4-20mA压力传感器）中，5芯接法更常见：1针供电+、2针供电-、3针信号+、4针信号-、5针屏蔽地。
需要注意，A编码虽然是"通用编码"，但不同厂家的传感器针脚定义可能不同。我们的建议是：接线前必须查传感器厂家的接线图，不能凭经验猜。我们遇到过客户把某品牌传感器的电源正极接到了3针（该厂家定义为信号针），通电瞬间烧了传感器输出电路。
B编码针脚定义：Profibus DP专用
B编码主要用于Profibus DP现场总线，针脚数为5芯。B编码的针脚定义在Profibus标准中有明确规定：3针为RxD/TxD-P（数据正），8针为RxD/TxD-N（数据负），5针为DGND（数字地），其余针脚空闲。注意B编码5芯只用了3根针，但连接器仍然是5芯结构——多出的针脚是为了机械对称和未来扩展。
B编码和A编码的外形相似但定位键位置不同，物理上不能互插。这个防呆设计是有意义的——Profibus信号和普通传感器信号的电气特性完全不同，混接会导致通讯失败。
D编码针脚定义：百兆工业以太网
D编码是M12连接器中用于工业以太网的编码，4芯结构，支持100Mbps百兆以太网（100BASE-TX）。D编码的针脚定义对应RJ45的T568B线序：1针TD+（发送正），2针RD+（接收正），3针TD-（发送负），4针RD-（接收负）。
D编码M12连接器接网线时要注意线对的分配。百兆以太网只用2对线（1-2对发送，3-6对接收），D编码的4芯正好对应。但D编码的针脚排列和RJ45的1-2-3-6线序不是一一对应——D编码的1针对应RJ45的1线，2针对应3线，3针对应2线，4针对应6线。这个映射关系在产品规格书中会标明，接线时务必对照。
D编码连接器接线最常见的错误是发送和接收线对接反。如果两端设备都是D编码M12接口，直连线（1-1、2-2、3-3、4-4）通常能通，因为工业以太网设备大多支持MDI/MDIX自动翻转。但如果一端是M12 D编码、另一端是RJ45，需要做交叉——M12的1针（TD+）接RJ45的3线（RD+），M12的2针（RD+）接RJ45的1线（TD+），以此类推。

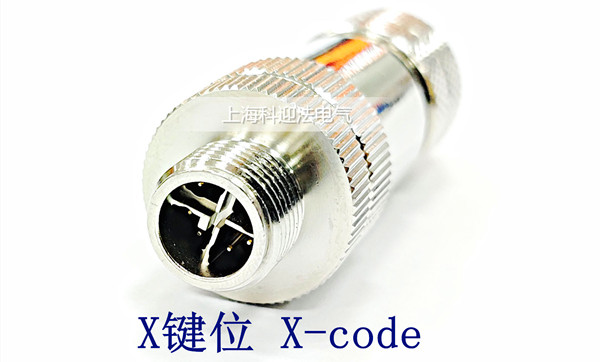

X编码针脚定义：千兆工业以太网
X编码是M12连接器中唯一支持千兆以太网（1000BASE-T）的编码，8芯结构，用全部4对差分信号线。X编码的针脚定义：1针BI_DA+、2针BI_DA-、3针BI_DB+、6针BI_DB-、4针BI_DC+、5针BI_DC-、7针BI_DD+、8针BI_DD-。
千兆以太网4对线全部收发双向使用（不同于百兆的2收2发），所以X编码连接器两端的线序必须一致（直连线），不需要交叉。X编码连接器内部有屏蔽隔板将4对差分线两两隔离，控制近端串扰——这个屏蔽隔板在拆开连接器时可以看到，如果隔板变形或脱落，串扰指标会恶化，千兆通讯可能丢包。
五种常见接线错误及后果
错误一：A编码和D编码混插。虽然定位键不同理论上插不进去，但用力过猛可能损坏定位键后强行插入。后果是传感器电源线接到了以太网信号线上，可能烧坏网口PHY芯片。
错误二：公头母头针脚编号方向搞反。公头是逆时针数，母头也是逆时针数但起点不同。搞反后所有线序错位，设备不工作。用万用表通断法确认是最可靠的。
错误三：屏蔽线未接。M12屏蔽型连接器的屏蔽层必须和壳体360度搭接，如果只接了信号线忘了接屏蔽地，高频干扰会耦合到信号线上。
错误四：线缆芯线截面积不匹配。M12连接器适配的线芯截面积一般是0.14到0.34mm²。线芯太细压不紧，接触不可靠；太粗塞不进端子孔，强行压入会损坏端子。
错误五：D编码网线两端线序不一致。自制M12网线时，如果两端压接时针脚对应关系不同，网线变成"错序线"，虽然物理上能插上但通讯不通。

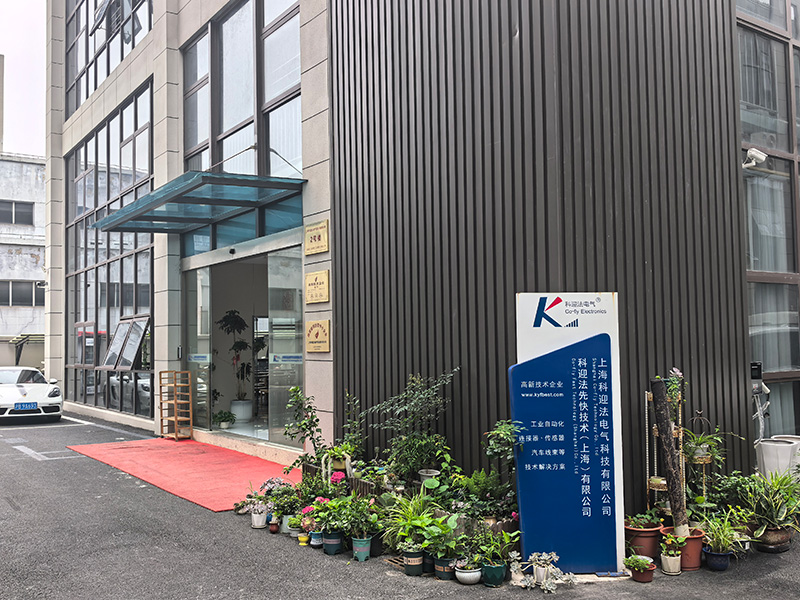

上海科迎法公司大楼实拍
