如果你拆过工业传感器，不管是接近开关、光电传感器还是编码器，大概率会发现它们的接口都是同一个东西：M12螺纹连接器。这个现象不是巧合，也不是哪个品牌主导的，而是工业自动化行业在几十年发展中自然选择的结果。我们做M12连接器十几年了，从产品设计和应用实践的角度，聊聊为什么是M12，而不是M8或者别的什么规格胜出了。

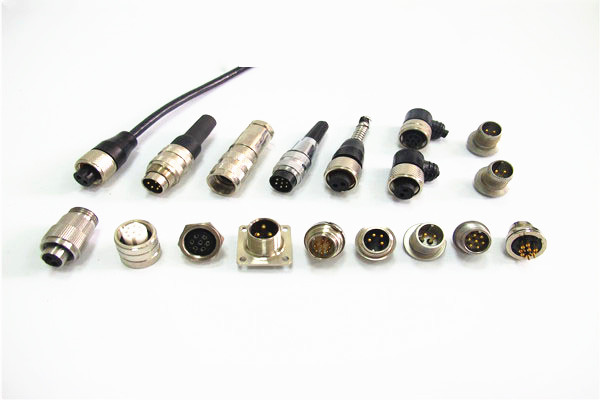

工业传感器M12连接器
M12连接器的名称来自它的连接螺纹：M12×1，意思是螺纹外径12mm，螺距1mm。螺纹锁紧的好处是抗振动。工业现场的振动无处不在——电机转动、气缸伸缩、输送带运行，都会产生持续振动。卡扣式连接器在振动环境下容易松脱，而螺纹锁紧只要拧到位，加上O型密封圈的摩擦力，基本上不会自己松开。我们做过振动测试，M12螺纹连接在10-500Hz扫频振动下持续24小时，连接电阻变化不超过2mΩ。这个稳定性是卡扣式连接做不到的。
M12连接器的结构天然适合做密封：螺纹拧紧时，壳体端面和密封圈之间形成压紧密封，内部插针和插孔完全被壳体包裹。这种结构做IP67防护相对容易，成本也不高。相比之下，DB9、RJ45这些消费类接口要做到IP67就费劲得多，成本也高。传感器的工作环境经常是油污、粉尘、水溅，没有可靠的防护根本扛不住。M12连接器在防护上的天然优势，是它被传感器行业选中的重要原因。
M12连接器遵循IEC 61076-2-101国际标准，这个标准规定了螺纹尺寸、壳体尺寸、接触件排列、编码键位等所有关键参数。什么意思呢？就是你买A厂家的M12传感器，配B厂家的M12连接器线缆，一定能插得上，而且电气参数匹配。这种互换性对系统集成商来说太重要了——一个自动化项目可能用几百个传感器，来自三四个不同品牌，如果接口不统一，光是接线就要命了。标准化还带来了规模效应：因为全行业的传感器都用M12，M12连接器的出货量巨大，成本被摊得很低。一个M12 A编码4芯连接器的价格可能只有其他专用连接器的几分之一。

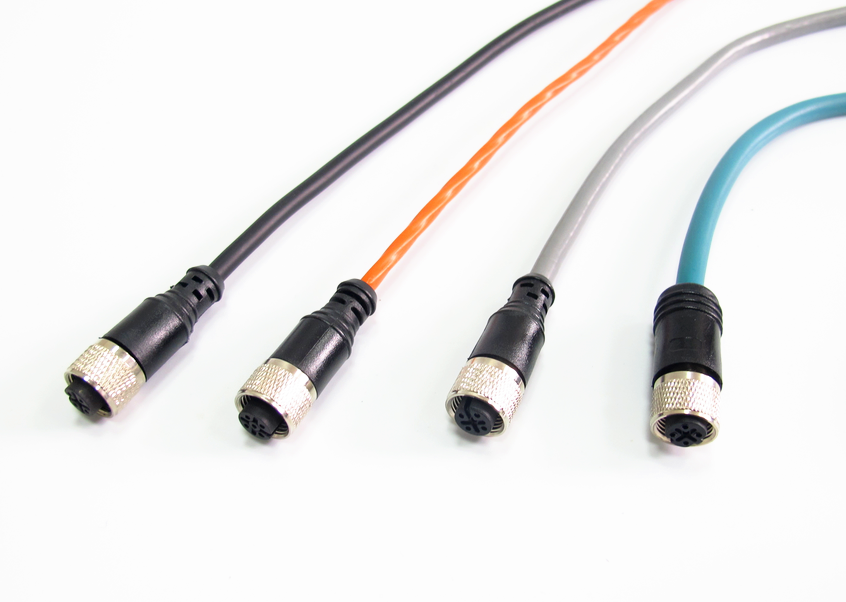

M12预制一体连接器
M12连接器的壳体直径虽然固定在12mm，但内部可以容纳2到17芯的接触件。3芯做开关量传感器，4芯做以太网，5芯做模拟量或总线，8芯做高速以太网，12芯和17芯做复杂信号系统。同一个外观尺寸覆盖了从简单信号到高速通信的全场景需求，这意味着设备设计师不需要为了不同传感器准备不同尺寸的安装孔。一个M12的标准安装孔，可以适配全系列的M12连接器。
M12连接器的安装方式非常灵活：面板安装可以用螺母从前面或后面锁紧，也可以用法兰固定；电缆端可以做直头或弯头，适应不同走线方向。传感器的安装空间往往很紧凑，特别是机械臂末端、夹具内部这些位置，M12的紧凑尺寸（外壳外径约16mm）和弯头选项，让走线变得容易很多。如果是更大尺寸的连接器，很多狭窄位置根本装不进去。
M12连接器在工业自动化领域已经用了三十多年，PLC厂家、传感器厂家、线束加工厂、设备集成商，整个产业链都围绕M12在运转。培训教材里教的是M12，维修工人的工具箱里备的是M12，备件仓库里存的是M12。这种惯性一旦形成，要切换到别的接口标准的成本极高——不只是硬件成本，还包括培训成本、维护成本、备件管理成本。所以即便有更新的接口技术出现，M12的地位短期内也无法撼动。
上海科迎法公司大楼照片
我们上海科迎法从2009年开始做M12连接器，从最早的A编码3芯4芯，发展到现在覆盖全编码、2到17芯的完整产品线。如果你在设计传感器接口或者选型上有具体问题，可以随时联系我们交流。
