做M12连接器这么多年，被问得最多的问题不是"多少钱"，而是"A编码和B编码能不能互换""D编码和X编码到底差在哪"。这些问题看起来基础，但选错了编码，轻则信号不通，重则烧坏设备。今天把M12连接器的编码体系一次讲透。

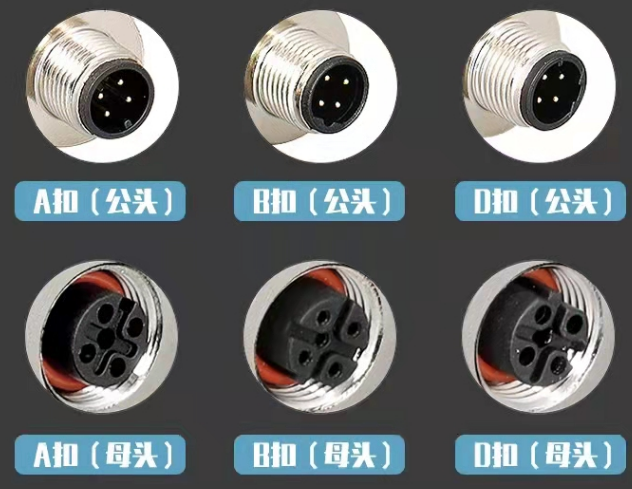

M12连接器A编码B编码D编码X编码怎么选？
先说结论：M12连接器的编码不是随便定的，每一种编码对应特定的信号类型和应用场景，键位防呆设计决定了不同编码之间物理上无法互插。这是IEC 61076-2-101标准里明确规定的，不是哪个厂家自己搞的。
A编码是M12连接器里最通用的类型，也是出货量最大的。它主要用于传感器和执行器的信号传输，3芯到5芯的A编码连接器在自动化产线上几乎是标配。你看到的接近开关、光电传感器、电磁阀上面的螺纹接口，大概率就是A编码。额定电压24V DC，额定电流4A，满足大多数工业现场设备的供电和信号需求。我们每年A编码M12连接器的出货量在百万级以上，客户覆盖包装机械、食品饮料、物料输送等各行各业。

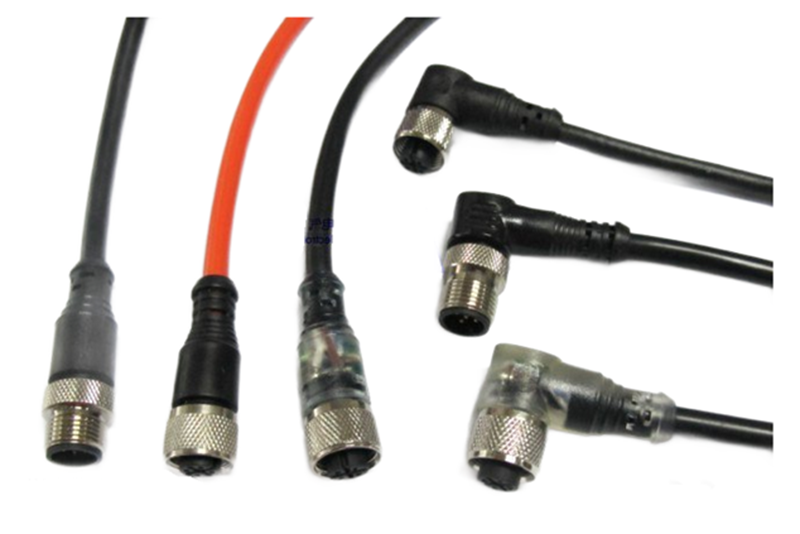

M12连接器直头和弯头
B编码的M12连接器主要用于Profibus DP现场总线。芯数一般是5芯，传输速率最高到12Mbps。虽然现在Profinet越来越普及，但Profibus DP在存量市场里还有大量应用，特别是欧洲进口的老设备。B编码和A编码的键位方向不同，插不进去，所以不会误插。如果你在维护老设备，看到M12接口上标着"Profibus"，那就得用B编码。
C编码在M12系列里用得相对少，它主要用于交流电源传输，3芯为主。大多数工业场景的M12连接器走的是直流电，C编码的存在是为了把交流和直流在物理上隔离开来，避免误插导致事故。如果你的设备里既有直流传感器又有交流供电模块，C编码可以帮你做物理隔离。
D编码是M12连接器里第二个出货量大的类型，它专门用于工业以太网，4芯设计，支持100Mbps传输速率。Profinet、EtherCAT、EtherNet/IP这些主流工业以太网协议，在物理层用的都是D编码M12连接器。和A编码相比，D编码的键位偏转了一个角度，两者不能互插。我们做工业以太网项目的时候，经常遇到客户把A编码和D编码搞混的情况——A编码的传感器线插不进D编码的交换机端口，还以为是连接器坏了，其实是编码选错了。
X编码是M12连接器里的"高速选手"，支持万兆以太网（10Gbps），8芯设计。随着工业图像传输、机器视觉、大数据采集这些高带宽应用的普及，X编码的需求这两年增长很快。X编码和D编码不兼容，8芯的结构也和4芯的D编码完全不同。如果你的产线上有高分辨率工业相机、3D视觉检测设备，或者需要做大规模数据采集，大概率需要用X编码。

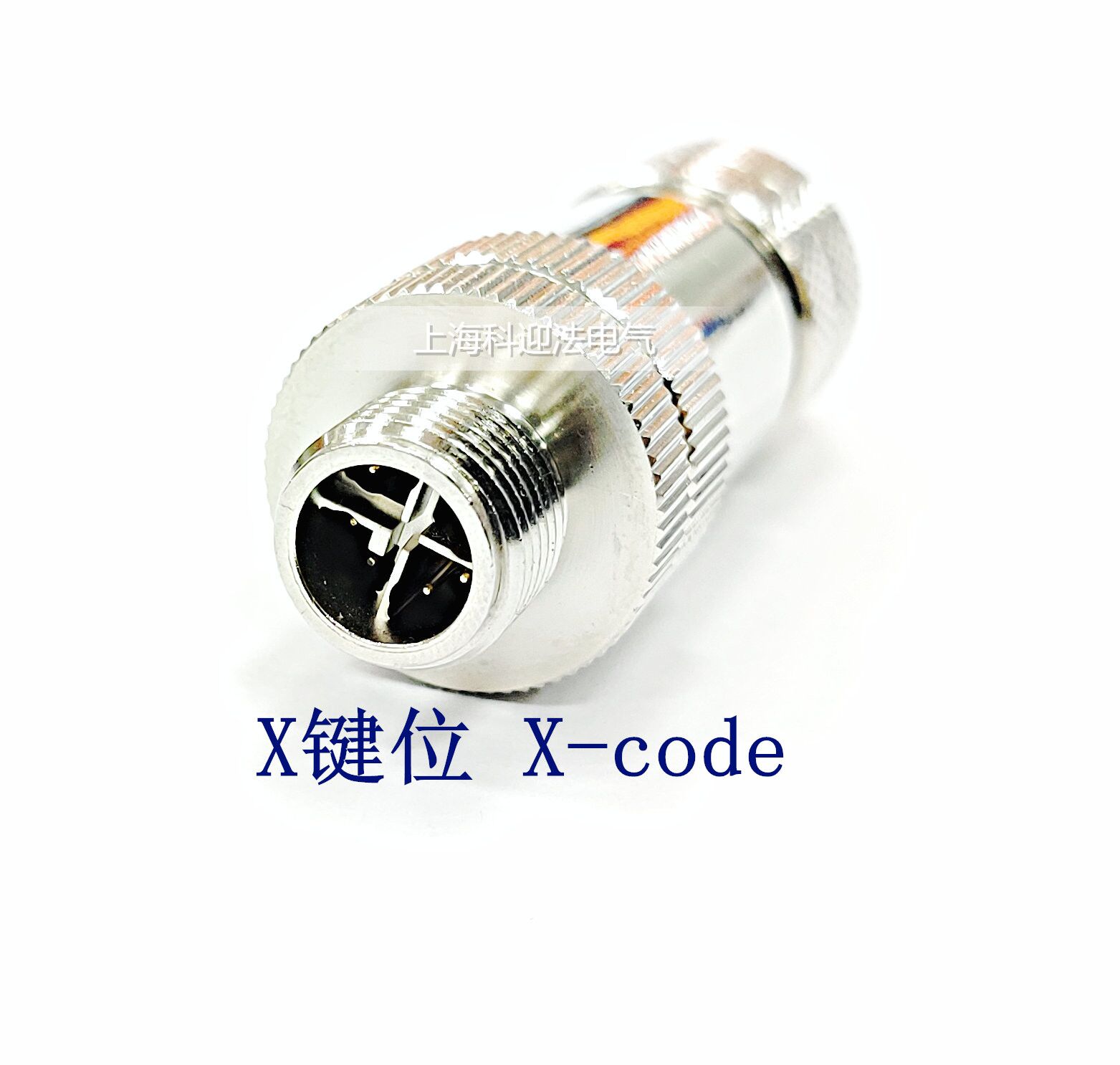

M12连接器X键位产品
还有两种编码顺带提一下：S编码用于交流电源（和C编码类似但键位不同），T编码用于直流电源（和A编码类似但用于大电流场景）。这两种在国内市场用得不多，主要是一些北美客户会指定。
选编码的时候，记住一个原则：先确定信号类型，再确定编码。直流传感器信号选A编码，Profibus总线选B编码，百兆以太网选D编码，千兆/万兆以太网选X编码。把这个逻辑理顺了，基本不会选错。
上海科迎法公司大楼照片
我们上海科迎法生产的M12连接器覆盖A/B/C/D/X全编码系列，2芯到17芯规格齐全，如果你在选型上有疑问，把你的应用场景和设备型号告诉我们，我们可以直接帮你确认编码和芯数。
