工业现场有些故障很邪门：传感器没坏，线没断，PLC程序也没问题，但信号就是不稳定——时而正常，时而乱跳，毫无规律。维修工最怕这种故障，因为找不到明确的原因。很多时候，原因在看不见摸不着的电磁场里。变频器启动、焊机引弧、大电机运转，都会向外辐射电磁能量。普通分线盒的塑料外壳对电磁波没有阻挡作用，干扰直接穿透壳体，在内部信号线上感应出杂散电流，导致传感器信号失真或误触发。
电磁干扰的来源与影响
工业现场的电磁干扰主要来自三类设备。变频器和伺服驱动器在工作时产生大量谐波，通过空间辐射传播。焊接设备引弧瞬间的高频脉冲能量很强，能干扰数十米范围内的信号线。大功率电机启停时电流剧变，产生强磁场。
对于普通塑料外壳的M12分线盒，这些干扰可以直接穿透壳体，在内部导线上感应出杂散电压。信号线缆越长，感应到的干扰越强。当干扰幅值接近或超过传感器信号本身的幅值时，PLC收到的就是乱码。
屏蔽的基本原理
电磁屏蔽的原理是用导电材料把敏感区域包裹起来，形成法拉第笼。外部电磁场到达屏蔽层时，在屏蔽层表面产生感应电流，通过接地线导入大地，不会穿透到内部。
屏蔽效果用屏蔽衰减衡量，单位是分贝。数值越高屏蔽越好。工业级屏蔽分线盒一般能做到80dB以上的衰减，意味着干扰信号被削弱到原来的万分之一以下。
要达到屏蔽效果需满足三个条件：屏蔽层连续没有缺口或缝隙，屏蔽层可靠接地且阻抗足够低，整个信号链路（分线盒、电缆、插头）都是屏蔽的。任何一个环节断了，屏蔽就失效了。
抗干扰分线盒的实现方式
全金属外壳型是最直接的方式，壳体采用铸铝合金，整个外壳就是一个屏蔽体。优点是屏蔽效果好、机械强度高。缺点是重量大、成本高。接地通过壳体上的专用接地螺栓连接到系统地，接地电阻应小于0.1Ω。
塑料外壳内嵌屏蔽层型在壳体内部有一层金属箔或金属编织网，通过导线引出接地。优点是轻便、成本低。缺点是屏蔽效果略逊于金属壳。

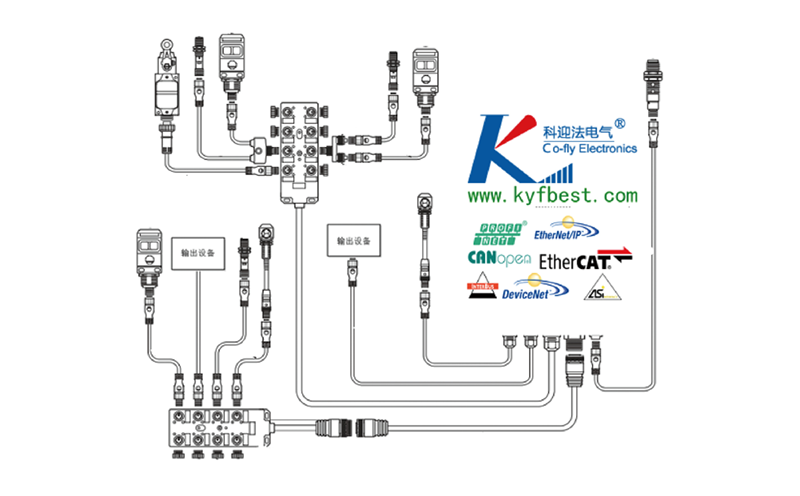

电缆屏蔽加插头屏蔽型适用于已在用屏蔽电缆的现场。分线盒本身不一定是金属的，但总线电缆是屏蔽电缆，M12插头是屏蔽型插头，整体链路形成连续屏蔽。
典型应用场景
变频器密集的控制柜旁，一台变频器就是一台干扰源。焊接车间焊机工作时产生的高频脉冲干扰强。大电机启动柜旁边电机启动瞬间的磁场干扰剧烈。汽车焊装线焊接飞溅、振动、电磁干扰混合存在。
这些场景中普通分线盒的信号乱跳是常态，抗干扰分线盒通过金属屏蔽层将外部干扰导入大地，保障信号稳定传输。
选型要点
选抗干扰M12分线盒，先确认壳体材质，金属外壳才有屏蔽作用。塑料外壳内嵌屏蔽层也能用但效果略差。再确认接地条件，屏蔽不接地等于没有屏蔽，分线盒要有接地端子，现场要有接地线。然后确认屏蔽连续性，电缆和插头也必须屏蔽，否则干扰从薄弱环节钻进来。配套的M12插头要选屏蔽型带金属外壳的。接地线尽量短，30厘米以内效果最好。屏蔽层在分线盒这一端接地，传感器那端悬空，避免地环路。
如果现场有强干扰源且传感器信号无故乱跳，考虑用抗干扰M12分线盒。上海科迎法提供全金属外壳和塑料内嵌屏蔽层两种抗干扰M12分线盒，满足不同场景需求。选型时重点确认壳体材质、接地条件和屏蔽连续性，确保整个信号链路形成完整的屏蔽。
安装注意事项
接地线要短、要粗、要直接，长度控制在30厘米以内。屏蔽层单端接地，在分线盒这一端接地，传感器端悬空。不要跟动力电缆走同一个线槽，物理隔离还是必要的。接地端子定期检查，振动环境可能松动。
