在工业自动化现场，M12分线盒最常见的选择往往是大口径产品——8口、10口、12口。但实际应用中，大量设备上的传感器数量并没有那么多。机器人抓手、小型专机、输送线的一段、设备改造加装的几个检测点，这些场景的传感器数量通常在2到4个之间。
1进4出M12分线盒正是针对这个需求量身设计的规格。它在功能满足度、空间占用和成本控制之间取得了平衡，是2到4个传感器场景中的标准信号分配方案。
一进四出的功能定位

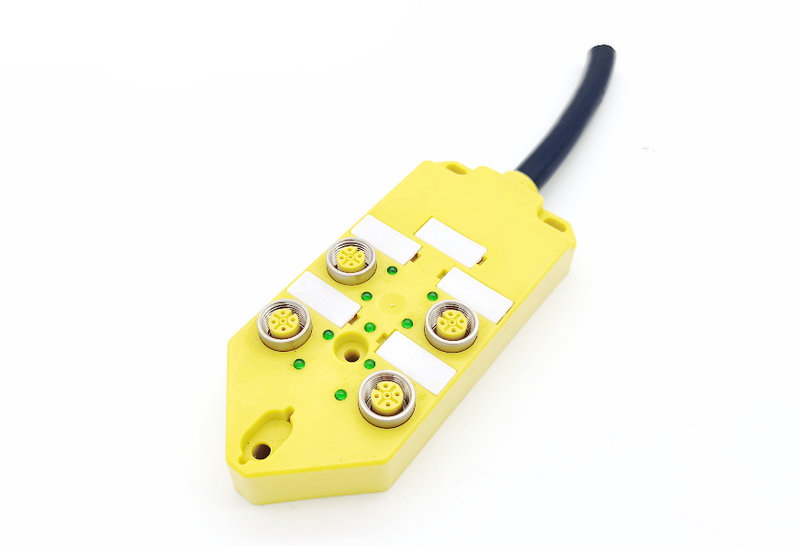

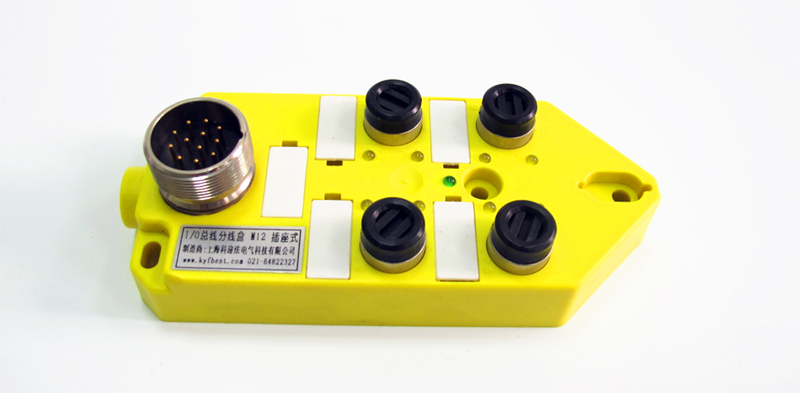

1进4出M12分线盒的结构很简单：一个总线输入口接入主电缆，4个M12输出口分别连接现场的传感器或执行器。内部电路将电源和信号并联到各个端口，实现单路输入、多路输出的信号分配。
这个规格定位介于2口与8口之间。2口太少，不够用；8口在传感器只有2-4个时，体积偏大、端口冗余过多。4口正好卡在常用需求的中间位置，既不浪费也不将就。在汽车焊装线的一个工位上、包装设备的一个工位附近、输送线的一段范围内，传感器数量往往就是这个区间。
适合4口的典型场景
机器人末端工具上，抓手或工具快换装置通常安装2到4个传感器，用来检测工件是否到位、夹爪开闭状态等。抓手上安装空间本来就很有限，8口分线盒基本塞不进去，4口的紧凑尺寸刚好能装下。
小型输送线或包装设备上，短距离输送线、振动盘、小型包装机，传感器数量通常在2到4个之间。用4口分线盒就近安装，每个传感器用短电缆接入，一根总线回PLC，走线简单，维护方便。
设备改造项目里，老设备控制柜内端子排已经满了、空间也紧张了，在设备旁边加装1进4出分线盒，把新增的传感器信号集中后通过单根电缆接入控制系统，施工量小，不用改造控制柜。
分段布线系统中，长距离输送线沿线的传感器分布很散，如果用8口分线盒，离得远的传感器线要拉很长，信号衰减和干扰都是问题。用多个4口分线盒分段布置，每个盒子管附近的2-4个传感器，线缆短、信号质量好。
与8口分线盒的选型对比
4口分线盒适合传感器数量2-4个的场景。传感器分布可以集中也可以分散，安装空间要求紧凑灵活。如果单个盒子故障，影响范围不超过4个设备。还可以多盒分段布置，灵活性高。典型用在机器人抓手、小型设备、改造项目。
8口分线盒适合传感器数量6-8个的场景。传感器宜集中布置在直径2-3米范围内，安装空间需要较大。如果单个盒子故障，影响范围不超过8个设备。单点集中布线，适合大型设备、密集传感器阵列。
选型建议很直接：传感器数量在2-4个之间，优先选1进4出。传感器数量在5-8个但分布较散，用两个1进4出分段布置比单个1进8出更合理。传感器数量在6-8个且全部集中在直径2米范围内时，8口才更有成本优势。
技术参数
1进4出M12分线盒采用M12×1螺纹接口，符合IEC 61076-2-101标准，A编码。信号类型有PNP型、NPN型和PNP/NPN通用型可选。总额定电流8-12A（DC 24V），单口额定电流2-4A。防护等级标准为IP67，可选IP68或IP69K。每路输出端口配有独立LED指示灯，主电源有状态指示。外壳为高强度阻燃工程塑料或铸铝合金，接触件镀金或镀镍，机械寿命大于500次插拔，工作温度范围-25℃至+85℃，宽温型可达-40℃至+85℃。
1进4出M12分线盒不是“小一号的便宜货”，而是在2到4个传感器场景中的标准选型方案。它比2口分线盒多了扩展余量，比8口分线盒更紧凑、更节省空间，故障影响范围也更小。选型时应以现场实际的传感器数量、分布和安装空间为依据，而不是一味追求多口数。
