车间里换传感器，最烦的就是焊线。找电工要等半天，焊完了还得等冷却、套热缩管、测通断，一整套下来没个把小时搞不定。要是赶上夜班维修，焊工不在岗，设备只能干等着。
M12免焊连接器就是解决这个问题的。剥线、插线、拧螺丝，三步完事，不用烙铁、不用焊锡、不用等。现场谁都能接，接完就能用。
一、免焊连接器到底免了啥
免焊连接器，也叫组装式连接器，核心就是接线不用焊接。剥好线缆，把线芯插进对应的端子孔，拧紧螺丝，压紧就完事了。
市面上常见的免焊方式有三种：
螺丝压紧式。最常用的一种，2到8芯的M12免焊连接器基本都是这种结构。把剥好的线插进孔里，一字螺丝刀拧紧就行。科迎法M12免焊连接器用的就是这种方式，剥线长度6毫米左右，照着外壳上的刻度剥就行，不用凭感觉。
笼式弹簧夹紧式。线芯插进去之后，弹簧自动夹紧，连螺丝都不用拧。适合需要快速更换的场景，但工具要求高一些。
刺穿式。剥线都不用，直接把线压进刀片里，刃口刺穿绝缘皮接触导体。但工业环境振动大，这种结构容易松，用得不算多。
二、现场组装到底多快
M12组装式连接器，普通人10分钟就能完成一套完整组装。
10分钟是什么概念？传统焊接式，找焊工、等工位、焊接、冷却、检查，一套下来至少半小时到一小时。免焊的不用等，自己干就行。
组装逻辑很简单：插芯+外壳+密封件，三类组件拼在一起。

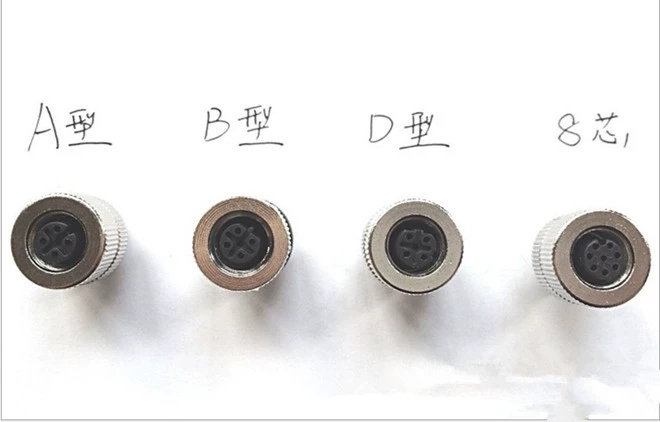

插芯选芯数。普通传感器选4芯或5芯，现场总线按协议选对应芯数。外壳编码要选对，A编码走传感器信号，D编码走以太网，编码对不上插不进插座。密封件看电缆外径，车间常用的传感器线缆3到6毫米，PG7规格基本全覆盖。
线缆剥好，线芯插进端子，螺丝拧紧，外壳一套，完事。不需要特殊工具，不需要培训。
三、不用焊了，靠不靠谱
很多人担心免焊的松不松、震不震、抗不抗干扰。这几个顾虑很正常，得看具体设计。
抗振松不松
焊接式靠焊锡把线芯和端子固定住，免焊靠螺丝压紧。如果螺丝结构设计不到位，振动环境确实会松。
但M12免焊连接器的螺纹锁紧结构和普通焊接式一样，推荐扭矩0.8到1.2N·m，锁紧之后不会因为设备振动退出来。关键在于螺丝压紧的端子要够深、螺纹精度要够。科迎法M12免焊连接器铜合金端子，拧到位之后线芯不会脱出。
屏蔽好不好
焊接式连接器屏蔽层要焊接到壳体上，免焊的屏蔽层靠压接环压紧在壳体上。如果压接环设计不到位，屏蔽就会中断。
全金属外壳的M12免焊连接器，屏蔽层通过压接环360°与壳体导通，屏蔽衰减能达到80dB以上，变频器、伺服旁边的干扰能挡得住。
防护等级稳不稳
IP67防护靠的是壳体锁紧后的O型圈密封，跟接线方式没关系。免焊和焊接的防护等级一样，拧紧螺纹、装好密封圈，IP67标准能达到。
四、什么场景适合用免焊的
现场维修换件
传感器坏了，拆旧的换新的。线缆长度现场比一下，剥线拧上就行。不用等电工来焊线。
小批量设备改造
临时加装几个传感器，位置和线长都不确定。免焊的现场做线，想留多长留多长。定制线束要等，还怕量错尺寸。
夜班或驻外项目
车间24小时运转，夜班维修人手有限。免焊的人人能接，不用等焊工到场。驻外项目更是如此，不用带焊台焊锡。
五、选型记住几个点
先确认芯数。3芯或4芯最多见。再看编码，A编码配传感器、D编码配以太网。防护等级看环境，普通车间IP67够用。屏蔽视干扰情况，变频器附近选全金属屏蔽型。
