现场总线系统里，M12连接器是信号传输的关键节点。不管是PROFIBUS、CANopen、DeviceNet还是工业以太网，物理层的接口大多落到了M12上。但总线连接器的选型逻辑和普通传感器连接器不太一样——编码类型和芯数配置直接由通信协议决定，选错了物理上就对接不上。
一、总线连接器的核心选型逻辑
M12总线连接器的第一步选型，是先搞清楚设备用的是什么通信协议。不同协议对应不同的编码和芯数要求，这是物理层标准定的，不能自己随便改。
PROFIBUS总线通常用B编码，5针配置，传输速率从9.6kbit/s到12Mbit/s，支持标准的RS-485物理层。DeviceNet和CANopen属于同一技术路线，用A编码，5针配置，有两根信号线、两根电源线和一根屏蔽地线，工作电流最大4A，工作电压最高60V DC。
PROFINET和EtherCAT这些工业以太网协议，百兆级别用D编码，4针配置，两对差分信号线走100Mbps全双工。千兆甚至万兆级别用X编码，8针配置，内部带十字隔离架减少串扰，传输速率可达10Gbps。X编码的额定电流比D编码小很多，通常只有0.5A左右，因为它主要是传数据不是走电源。
二、编码与芯数的对应关系
总线连接器的编码和芯数不是随便搭配的，每种协议有固定的标准配置。
B编码基本就是PROFIBUS专用，5针配置，有一个特定的防呆缺口，和A编码的键位角度不一样，插不进普通的传感器插座。西门子的PROFIBUS FC M12电缆连接器用的就是B编码，金属外壳，集成FastConnect快速连接系统，传输速率覆盖9.6kbit/s到12Mbit/s。
A编码用在CANopen和DeviceNet上，5针配置，但这个5针和B编码的5针物理上不兼容，虽然芯数一样但键位不同。A编码5针总线连接器的针脚定义是：1脚和2脚走信号（CAN_H/CAN_L），3脚和4脚走电源，5脚接屏蔽地线。
D编码用于PROFINET等百兆工业以太网，4针配置，两对差分信号线。传输距离和线缆质量有关，但物理层协议对连接器本身的要求是统一的。X编码用于千兆/万兆以太网，8针配置，内部有十字隔离屏蔽结构，传输特性可以做到Cat6A EA级，频率支持到500MHz。
三、总线连接器的物理结构选项
选定了编码和芯数之后，还需要根据现场安装条件选择物理结构。

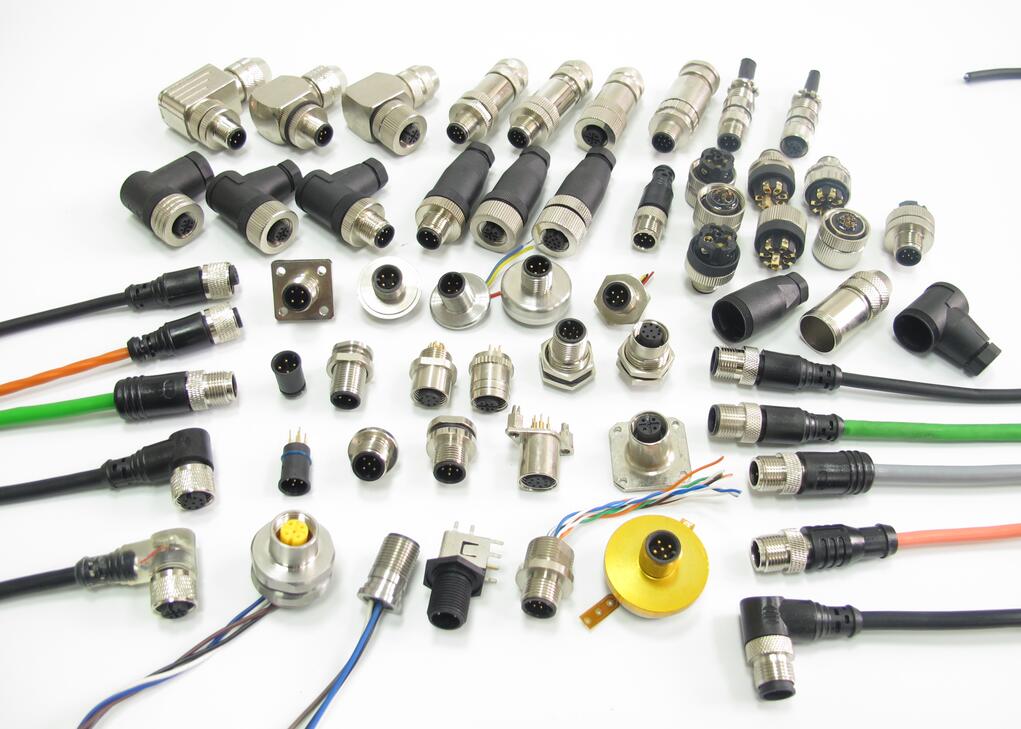

直头和弯头主要看设备面板附近的走线空间。直头穿管方便，弯头适合空间受限、需要贴着设备表面拐弯的场合。PROFIBUS专用的M12连接器，弯头版本有90°出线，适合安装在空间紧凑的现场设备上。
现场接线型和预制线束型也是两种主流供货方式。现场接线型适合现场维修和设备改造，剥线后压接或拧螺丝即可。预制线束型开箱即用，防护等级更稳定，适合批量项目。
屏蔽层处理也是总线连接器的一个关键点。总线信号通常要求使用屏蔽电缆，屏蔽层需要与连接器的金属壳体可靠导通。带屏蔽的M12总线连接器，屏蔽层会连接到针脚1或者壳体接地端。现场接线时屏蔽层不能悬空。
四、总线终端的选型
CANopen和DeviceNet总线系统在物理层的两端需要安装终端电阻来匹配阻抗，防止信号反射。终端电阻通常做成M12公头直型，A编码，5针，内部集成了一个120Ω的电阻，直接插在总线的末端接口上，用来吸收信号避免反射干扰。这类终端电阻的工作电流最大4A，防护等级IP68/IP69。
上海科迎法深耕M12连接器领域多年，产品覆盖A/B/D/X全编码，3芯到17芯全规格。M12总线连接器支持PROFIBUS、CANopen、DeviceNet、PROFINET、EtherCAT等主流现场总线协议，可提供现场接线型和预制线束型两种供货方式。公司通过ISO9001和IATF16949质量体系认证，拥有60余项专利，自建实验室，产品已通过欧盟CE认证。
科迎法·资质概览
20年电气连接制造厂家（始于2004年）
ISO9001:2015质量管理体系认证
IATF16949:2016汽车行业质量体系认证
ISO14001:2015环境管理体系认证
ISO45001:2018职业健康安全管理体系认证
产品通过欧盟CE认证、IP67/IP69K防护认证
REACH191、RoHS、SGS环保合规
国家高新技术企业、上海市专精特新中小企业
60余项专利，自建实验室，双工厂布局
