M12双头预制电缆组件（直头转接头）

直头转接头的产品定位

M12双头预制电缆组件（直头转接头）是上海科迎法电气面向"两端安装姿态不同"的现场推出的成品连接方案。组件两端均为M12×1接口，一端直头、一端90°弯头，出厂前完成注塑与针位装配，现场插合拧紧即可导通。产品覆盖3至12芯，线长按走线路径定制，可按图纸定义两端针位对应关系，用于设备与设备、设备与控制柜之间的转接。

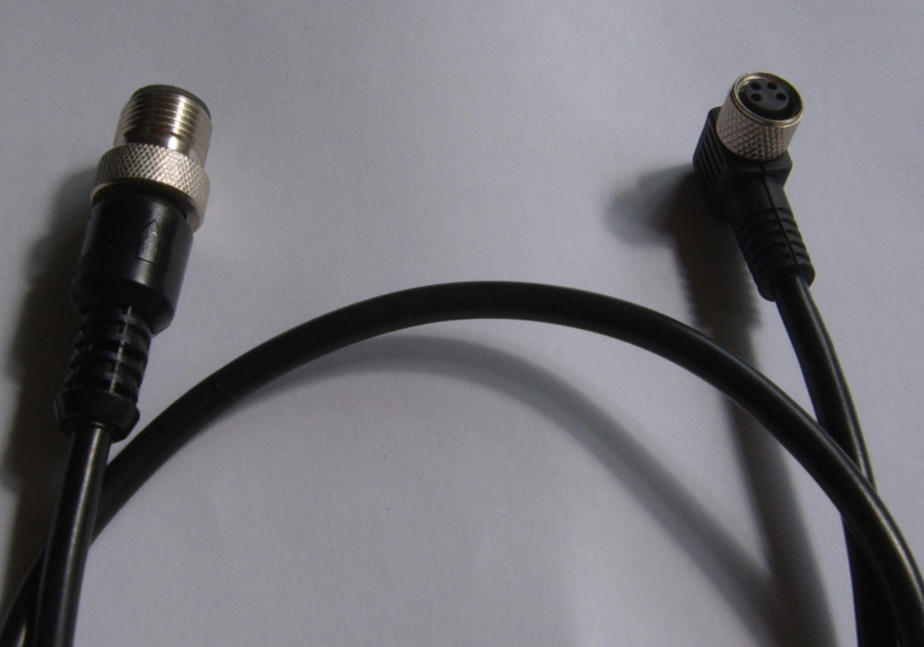

图：M12双头预制电缆组件（直头转接头）

直头转接头的用途

所谓转接，解决的是两端接口朝向不一致的问题：一端设备的面板正对操作者，接口垂直出线；另一端设备装在侧壁或柜内深处，接口贴着障碍物，直头插上去线缆立刻顶住钣金。这类现场若用两端直头的组件，线缆只能被迫小半径折弯；用直头转弯头的组合，弯头端贴壁出线，直头端保持正向插合，两边都不别扭。

直头端与弯头端

直头端的电缆沿接口轴线伸出，适合面板正面、空间宽裕的一侧；弯头端的电缆在接口处转90°出线，适合侧壁、护罩内侧和柜内贴边位置。两端都可独立选择针型（公头）或孔型（母头），因此同一根组件既能做极性转接，也能只做角度转接。

与直-直组件的区别

直-直组件的两端出线方向相同，适合两端面板朝向一致的布线；直头转接头的一端改变了出线方向，适合一端正面、一端侧面的安装。选型时不要只看插头能不能插上，还要看插入后线缆往哪个方向走：方向不对，再好的密封也抵不过长期的强制弯折。

转接段的作用与针位转换

过渡段的机械作用

弯头端的塑体内有一段90°的过渡段，把沿轴线排列的针座与侧向出线的电缆连接起来。这段过渡既要承受插拔时的轴向力，又要在狭小空间里保持柔度，因此壁厚与曲率都经过权衡。过渡段是整根组件受力最集中的部位，安装时不应让它贴住锐边或被其他线缆压住。

针位与规格转换

除角度转接外，组件还承担针位定义的转接：按客户图纸把一端的第1芯对应到另一端的指定针位，使两台针位排布不同的设备能够互通；也可按项目需要做成两端芯数不同、针位重新编排的定制件。此类转换必须在订货时以图纸确认，装配后逐芯核对，不能在现场凭经验对接。

关键参数与规格

下表为该系列的常规参数，具体以对应芯数与直弯配置为准。转接结构不改变电气能力，芯数仍是决定额定电流的主要因素。

电气性能对照

3至5芯配置额定电流5A，6至12芯配置额定电流2A；两种配置额定电压均为60V，耐冲击电压均为1250V；接触电阻不大于8mΩ，绝缘电阻不低于500MΩ。多芯配置的电流能力下降，与针位密度和散热条件有关，长线供电时应按实际负载留余量。

机械与环境参数

连接状态下防护等级IP67，工作温度-25℃至+85℃，插拔寿命不低于500次。弯头端的过渡段在低温下会更硬，冬季户外安装时应避免在低温状态下强行扭动线缆，待其恢复室温后再整理走向。

护套提供PVC与PUR两种材质：前者适合固定敷设、油污少的常规车间，线身挺括、穿管顺手；后者耐油耐磨，适合机床、加工中心和带拖拽动作的移动部件。护套颜色可选黑色、灰色、黄色等，可按回路分色。两端触点接触面镀金，用于把接触电阻稳定在8mΩ以下，并延缓潮湿环境中的氧化。

注塑与装配工艺

预铸装配流程

装配从针座开始：按图纸把线芯逐位装入针位，核对颜色与编号，再固定屏蔽层与护套，最后放入模具注塑。弯头端的针座需要在模腔内定位到90°角度，定位偏差会直接反映为出线方向偏移，因此模具与定位工装是这一工序的关键。

弯头成型控制

弯头处的塑体要同时满足密封与柔韧：包覆不足会留下渗水通道，包覆过厚则过渡段变硬，反复弯折时应力集中在外壳根部。成型后检查转角处是否饱满、有无缩孔与飞边，并将线缆轻拉确认过渡段无松动，是这一工序的常规动作。

出厂检测

成品逐芯测导通并核对两端针位，测量绝缘电阻、抽检接触电阻，检查注塑外观与弯头转角；屏蔽型还要确认屏蔽层从直头端到弯头端的连续性。产品通过CE/LVD、CE/EMC及IP67防护等级认证，工厂通过ISO9001:2015与IATF16949:2016体系认证，材料符合RoHS要求。

屏蔽连续性与接地

屏蔽层走向

屏蔽型组件的屏蔽层随线芯一同进入两端连接器，在直头端与弯头端都与金属壳体搭接。弯头处屏蔽层要随过渡段转折，转折半径过小会让编织层松散，接触面积下降。装配时保持屏蔽层平整、搭接面清洁，是保证连续性的前提。

搭接与接地

屏蔽只有接到系统地线才起作用。通常按设备要求在一端接地，接地线就近接机柜接地排并尽量短；两端悬空时，屏蔽层会像天线一样拾取变频器与伺服驱动器的辐射干扰。现场出现信号抖动、计数丢失时，先确认接地路径，再怀疑组件本身。

长度与方向定制

长度测量

长度按实际路径逐段累加：从直头端设备接口出发，沿走线槽、绕过拐角，到弯头端接入点为止，再留出插拔与检修余量。弯头端的线缆是侧向出线，测量时要按侧向路径计算，按直线距离估算往往偏短，现场只能靠拉拽补偿，接口根部随之受力。

弯头朝向

弯头有确定的出线朝向，订货时应说明线缆相对设备面板转向哪一侧，避免到货后发现线缆顶着柜壁。若同一工位存在左右对称的两台设备，可分别定制不同朝向的弯头，减少现场绕线。朝向属于结构定制项，需在图纸上标注清楚。

型号命名与选型对照

编码规则

型号写作 M12-公(母)-直-L□m-M12-公(母)-弯，第一个极性字段对应直头端，第二个对应弯头端，末尾的"弯"表示该端为90°出线。□处填长度数字，如L2m即2米。读型号即可判断哪一端直、哪一端弯，以及两端针孔形式。

选型与跨规格

M12-公-直-L2m-M12-母-弯表示直头端为公头、弯头端为母头、线长2米；M12-母-直-L5m-M12-公-弯则是直头端母头、弯头端公头、线长5米。若两端芯数不同或针位需要重排，须另附针位对照图，型号中同时注明芯数与"跨规格转接"要求，不能仅按常规型号下单。

典型应用与常见问题

控制柜侧壁走线

控制柜侧壁或柜内深处的M12插座，直头插上后线缆立即顶住钣金，弯头端可以让线缆沿柜壁下行，进入线槽。柜门一侧用直头端，插拔方便；柜内用弯头端，贴壁走线不占空间。这种"一正一侧"的布线，是直头转接头最常见的用法。

狭小空间与移动部件

机器人末端、夹具、旋转工位等空间受限部位，弯头端能避开护罩和气缸，减少线缆与运动件的干涉。移动部件上的线缆仍需留出活动余量并加固定夹，让拖拽力由机架承担；弯头只改变出线方向，不能替代固定与拖链。

安装顺序上先固定线缆再拧紧螺纹，避免拧紧时线缆被带着转。直头端与弯头端各留一段直线，弯头端的侧向出线不要紧贴钣金，留出一个线径左右的间隙，防止振动时护套与钣金反复摩擦。

常见问题排查

问：弯头端装上后线缆顶住柜壁？说明弯头朝向与现场不符，应改订相反朝向的定制件，或在柜内调整安装位置；不要强行把线缆压向一侧，长期受力会让过渡段开裂。

问：转接后个别信号不通？先按针位对照图逐芯核对，跨规格转接最容易出现针位定义不一致；确认两端设备针位编号规则是否相同，再判断是组件问题还是图纸问题。

问：弯头转角处渗水？检查转角塑体是否有裂纹、螺纹是否拧紧，以及线缆是否在转角处被反复弯折。转角是应力集中点，出现裂纹后应整根更换。

问：屏蔽型接上后干扰反而变大？多半是屏蔽层两端悬空或只在一端虚接，应确认接地路径；屏蔽层未接地时等同天线，会放大高频干扰。

包装、储运与定制服务

成品按型号、长度、直弯朝向分袋包装，袋面标注两端极性、芯数、长度与弯头方向，批量供货附装箱单。储运避免重压、暴晒和雨淋，盘绕时弯头端单独盘圈，不要让弯头处于小半径死弯状态，防止过渡段产生永久变形。

可按项目调整芯数、线缆长度、护套材质与颜色、屏蔽配置、两端极性以及弯头朝向，也可按图纸完成针位重排与跨规格转接。定制前需提供两端设备端口形式、针位定义、走线路径与弯头朝向，工厂据此出图确认后再投产。
