GDM12B系列电磁阀连接器（赫斯曼连接器）

GDM12B的定位

GDM12B系列电磁阀连接器是GDM12家族中的一支衍生规格，行业内同样归入赫斯曼连接器、GDM3009型的叫法。它面向小型电磁阀、压力变送器与过程仪表，以紧凑的体积完成电源与信号的接入，安装位置多在空间本就紧张的阀体侧面与仪表接线腔。

与同系列的常规规格相比，GDM12B并没有另立一套接口，而是沿用赫斯曼标准安装尺寸和针位定义，把外形收得更紧。这样做的结果是：设备端接口不必改动，选型时却多了一个更适合小体积阀体的选项。

系列中的B规格

“B”在型号里承担区分作用，指向底座与壳体的具体规格，而不是另一类产品。采购与替换时，只要接口形式、针位、出线螺纹三项对齐，GDM12B可以与同系列对应规格互认，不会因型号后缀不同而出现装不上或接错线的情况。

紧凑化的取舍

体积收紧之后，插头内部留给导线与端子的空间随之减少，因此它更适合线径在标准范围内的常规接线，而不适合现场临时加粗电缆。选型时应先确认线径与端子尺寸，再确认壳体规格，顺序反过来容易在装配阶段返工。

采购时容易把GDM12B与GDM12当成两种互不通用的产品，实际差别在壳体大小与适用空间，接口层面并不另立标准。把安装空间量清楚，再对照底座形式，型号自然就收敛了。

结构特征

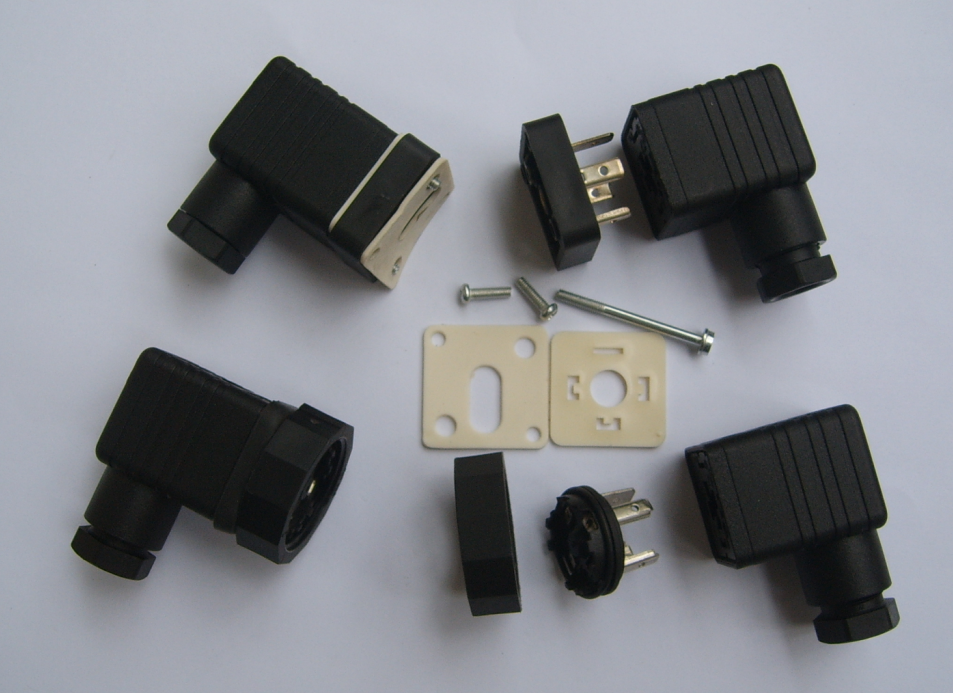

一副GDM12B由插座底座与插头组成，底座承担与阀体或仪表的对接，插头承担接线与出线。结构上没有多余零件，拆开后能看到的就是嵌件、触点、压接螺钉与密封圈，维护判断也因此更直接。

方形底座与圆爪

产品提供两种安装形态：方形底座采用方形法兰，按阀体接口做2孔或4孔安装；圆形底座即圆爪型，带M27×1.5外螺纹，旋入阀体或仪表的内螺纹接口。

两种底座共用同一套插头，换底座即可切换安装方式。插头壳体与底座之间的锁紧件是唯一操作点，检修时松开它就能取下插头，阀体端不动。

插头与底座配合

插头插合后由锁紧装置固定，插针按标准针位插入插孔，方向错误时插不进去。底座插合面与插头端面之间留有压缩余量，使密封圈在锁紧后保持均匀形变，而不是被硬顶到底。

中央螺钉固定

两种底座都通过中央固定螺钉压紧在安装面上，螺钉位于密封圈内侧，压紧力沿环向分布。小体积底座对压紧力更敏感，拧得过紧会把密封圈压扁、底座微微翘曲，过松则贴合面留缝，两种情况都会让IP67失效。

与GDM12家族的关系

同一系列里出现多个后缀，选型时最容易犯的错是把“外形差异”当成“接口差异”。GDM12B与GDM12、加长型之间，接口标准是一致的，差别集中在壳体尺寸与螺纹颈部长度。

与标准GDM12的区别

标准GDM12覆盖常规阀体与仪表，壳体尺寸按通用安装空间设计；GDM12B把外形收紧，更适合小型电磁阀与体积有限的变送器接线腔。两者电气参数同级，替换时以安装空间为首要判断。

与加长型的边界

加长型的特征是螺纹颈部显著延长，用于穿透保温层或适应深腔安装；GDM12B的颈部保持常规长度，适用于无保温层、安装面可直接贴近的场合。阀体外包保温层时应改用加长型，否则插头会被埋住。

选型边界判断

判断顺序可以简化为三问：阀体接口是方形法兰还是M27×1.5螺纹；安装位置是否被保温层或深腔遮挡；接线空间是否只容得下小体积插头。三问答完，规格基本就定下来了。

触点与接线

小型阀体多为单线圈控制，触点数量通常不需要太多，但接地必须可靠。GDM12B的触点配置与接线方式沿用系列标准，现场施工不必重新学习一套工艺。

触点配置

按阀体接线图选择2+PE或3+PE：2+PE对应线圈电源两线与外壳接地，3+PE多出一路工作触点，可用于公共端或双线圈控制。针位按标准排列并有标识，插合方向由结构本身限制。

螺钉压接

插头内部为螺钉压接：导线剥皮后压接冷压端子，再以螺钉压紧在接线片上，适用线径最大1.5mm²（AWG16），额定电流最大10A。压接牢固与否直接决定接触电阻，虚接会在运行中发热，最终表现为信号跳动或线圈吸合不稳。

防护与材料

小体积不等于低防护。GDM12B的防护思路与系列一致：把水挡在底座贴合面与出线口之外，把火挡在壳体之外，剩下的交给触点镀层去应对氧化。

IP67的密封结构

底座与安装面之间靠O型圈密封，插头与底座之间靠插合面与锁紧压力密封，出线口靠电缆接头或穿线管密封。三处都处理到位，整机可达IP67；缺一处，水汽就会沿缝隙进入插头内部。

阻燃壳体与触点镀层

外壳采用阻燃工程塑料，阻燃等级UL94 V-0，机械强度与绝缘性能满足工业现场要求。接触针为铜合金，标准镀锡，可选镀金；镀金更适合低电压、微电流信号与需要长期稳定接触电阻的工位。

出线口的密封处理

出线口接电缆接头或穿线管时，螺纹处需缠生料带或涂密封胶，旋紧后回拉电缆确认外护套被夹住。电缆若直接裸露引出，应在接头内加密封件，不能让水沿芯线渗入插头。

技术参数

下表为GDM12B的标准参数，选型时逐项对照阀体或仪表的电气要求，重点关注电压、电流与线径三项。

参数表列出的是标准值，实际可用电流随环境温度与线径变化，长期满载时应留出余量。绝缘电阻与耐电压两项反映的是壳体与嵌件之间的绝缘状态，进水或受潮后会明显下降，可作为判断密封是否失效的辅助依据。

选型对照

GDM12B的型号同样以“BST/GDM12B+安装接口”组合表示，后缀区分方座与圆爪。选型时先看接口，再看出线，最后核对针数，与系列内其他规格的流程相同。

型号识别

方座型号中的“□”为占位符，用于标识不同电气规格或出线方向，不代表某一固定尺寸。见到带“□”的型号，应向销售确认具体配置，不能按字面直接下单。

接口判断

阀体或仪表为方形法兰接口选方座，为M27×1.5内螺纹接口选圆爪。接口形式是硬约束，选错无法通过转接补救；接口确定后，再按现场穿线管规格选配出线螺纹。

出线螺纹的选配

出线螺纹按现场已有的穿线管或电缆接头确定：中国及欧洲常用M20×1.5或PG7，北美常用1/2NPT，英标常用G1/2。成套设备出口时，这一项往往比电气参数更影响交付，订货前应先量接头外径与牙型。

适用场景

GDM12B适合“接口标准、空间有限”的位置。它不追求覆盖所有阀体，而是在小型化设备与仪表接线腔里把连接做稳。

电磁阀与变送器

气动电磁阀、液压电磁阀的线圈盒，以及压力变送器、温度变送器的接线腔，是它最常见的去处。小型过程仪表与控制设备的接线端子密集，紧凑壳体可以减少与相邻元件的干涉。

分布式I/O与改造

工业自动化现场的分布式I/O箱内空间有限，连接器外形越小，布线与散热越好安排。设备改造与备件替换时，只要原接口为赫斯曼标准，GDM12B可按原位替换思路使用，不必改动阀体。

安装与维护

小体积连接器的安装容错空间更小，动作顺序更要守规矩。把密封圈、压接、锁紧三件事按顺序做完，比事后排查省事得多。

安装步骤

断电后核对接线图与针位，检查O型圈是否完好并放正，旋入或压紧底座，再压接导线、插合插头并锁紧，最后处理出线口密封。圆爪型在M27×1.5螺纹处缠生料带或涂密封胶，方座型确认法兰贴合面无异物。

维护与排查

接触不良多表现为动作断续或信号漂移，先查端子是否松动、触点是否发黑，再查密封圈是否老化进水。拆卸必须断电，避免带电插拔烧蚀触点；重新安装时密封圈应换新，不要沿用已变形的旧件。

常见失效原因

现场失效集中在三类：端子压接不牢导致发热、密封圈压偏或老化导致进水、插头未锁紧导致振动中脱开。三类原因都能在安装阶段避免，把压接、放圈、锁紧三个动作做到位即可。
