MPM系列电磁阀连接器（MPM插头）

MPM系列电磁阀连接器（行业内亦称MPM插头、电磁阀插头）是科迎法电气在标准赫斯曼接口体系下的一条经典产品线。它不承担指示灯、加长、小型化等附加功能，而是把“接口标准、接触可靠、密封到位”这三件事做扎实，适合大批量、常规工位的电磁阀与仪表连接。

产品提供圆形底座（带M27×1.5螺纹）与方形底座两种安装形式，可适配市面上绝大多数电磁阀、压力变送器及过程仪表。它与GDM系列在安装尺寸上完全兼容，客户可按品牌偏好、供货渠道与成本结构灵活选择。

产品定位与本体构成

标准接口的通用款

MPM的意义在于通用：针位定义、螺纹规格、法兰孔距都按国际通行做法执行，替换时不需要改动阀体、不需要重新钻孔，也不需要改控制柜侧的接线图。对维保部门而言，这意味着备件可以一只型号覆盖多个工位。

插头本体由哪些件组成

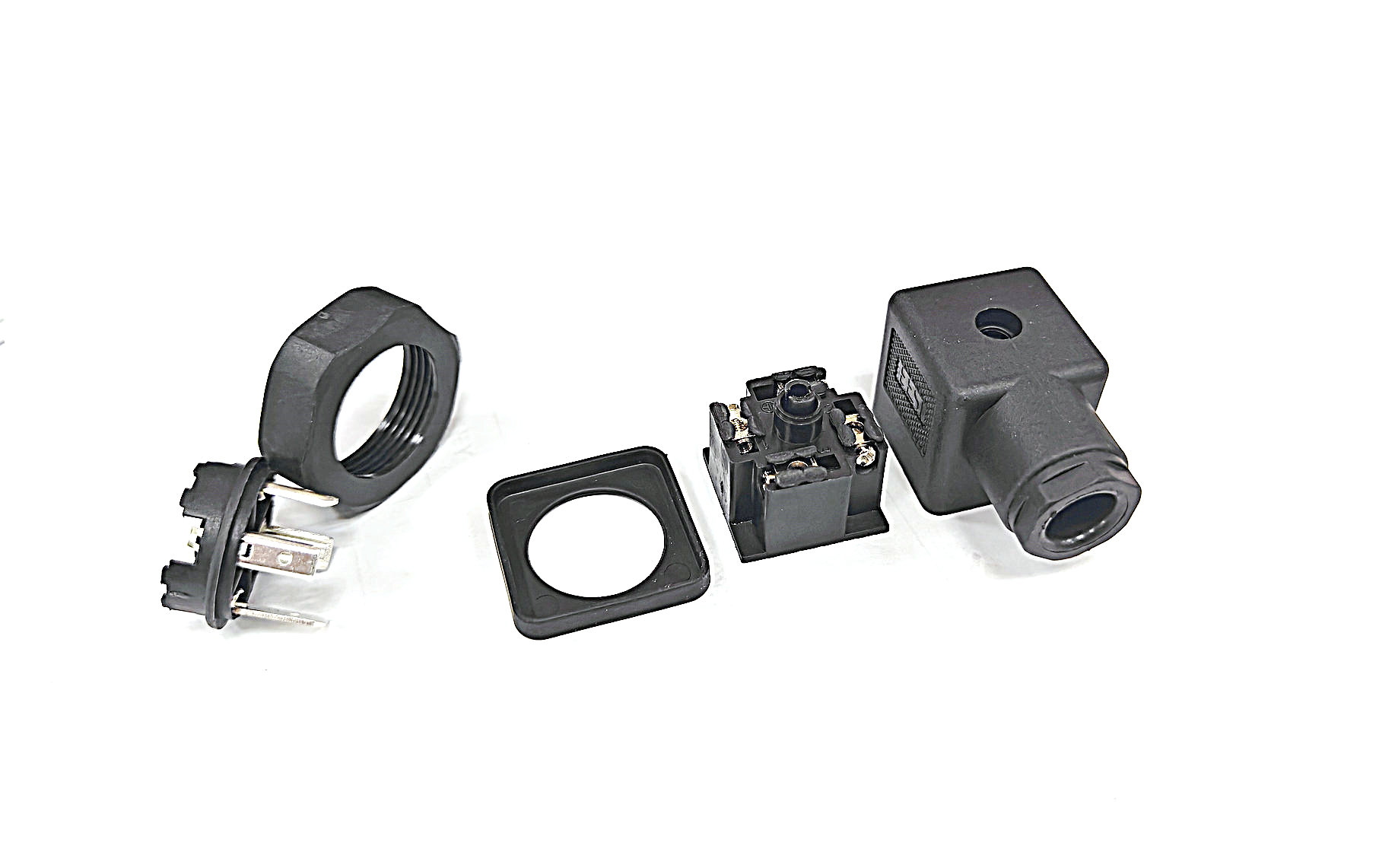

一只完整的MPM插头由壳体、底座、触点针、压接端子、锁紧件与密封圈构成。壳体提供绝缘与机械保护，底座决定安装形式，触点针与压接端子承担载流，密封圈负责防护。维修时通常只更换插头本体，底座与阀体侧的针脚可保留。

与GDM的平行关系

MPM与GDM并非替代关系，而是同尺寸体系下的两条命名线：安装尺寸、针位、螺纹全部一致，差异在系列代号与供应渠道。现场若原用GDM，换成MPM可直接插合；反之亦然，唯一需要确认的是触点数量与线径是否匹配。

两种底座与内部结构

圆爪底座结构

圆爪型的底座为圆形，中央是M27×1.5外螺纹，四周的爪形结构与插头壳体的卡槽配合，旋紧后形成机械锁定。圆形底座的直径方向占用小，适合阀体接口周围空间紧张、相邻阀体间距不大的布置。

方形底座结构

方座型的底座为方形法兰，通过两孔或四孔螺钉固定在阀体上，定位由安装孔决定，插拔时底座不随插头转动。成排阀体上方形底座的边线整齐，线缆走向与标识更容易统一，后期扩容也有固定的安装位置。

2+PE触点配置

触点配置为2+PE，也可选3+PE。2+PE即两枚工作针加一枚接地针，工作针负责线圈供电，接地针独立引出并与阀体金属外壳连通，为绝缘故障提供泄放路径。针位按通用定义排布，插合时不会出现错位导通。

螺钉压接端子

接线采用螺钉压接式，导线剥皮后插入端子腔，螺钉自上而下顶压铜芯。最大支持1.5mm²（AWG 16），端子腔留有容线空间，拧紧后接触面积稳定，抗振动、抗松脱能力优于纯插拔式接线，现场也无需专用压接工具。

锁紧与插合面

插头与底座之间由锁紧螺钉或卡扣固定，插合到位后应能感到明确卡合，轻拉线缆不应脱出。插合面是防护链条的一环，长期反复插拔会使表面磨损，若发现插合变松，应检查锁紧件而不是加大拉力。

螺纹与密封结构

M27×1.5螺纹

M27×1.5表示公称直径27mm、螺距1.5mm的细牙螺纹，是电磁阀接口的通用规格。细牙螺纹的牙深较浅、旋合圈数多，在有限长度内能获得较好的密封与抗振性能，但牙型较薄，旋入时不能强行对牙，否则容易咬伤螺纹。

端面O型圈密封

底座端面设有O型圈沟槽，旋紧后圈体被压缩，形成第一道密封。这道密封属于静密封，效果取决于圈体是否完好、沟槽是否清洁、压缩量是否足够。圈体出现切口、扭曲或被密封胶污染，都会使防护等级下降。

出线口与插合面

第二道密封在出线口，线缆与壳体之间由密封套或压紧结构夹持；第三道在插头与底座的插合面。三处密封共同构成完整防护，任何一处失效，水汽都会沿路径进入端子腔，表现为绝缘电阻下降或间歇性接触故障。

技术参数与规格

下表为MPM标准型的电气、机械与环境参数，选型时与阀体接口、线圈电压逐项对照，不要只按外形照片下单。

材料与制造工艺

阻燃工程塑料壳体

壳体采用UL94 V-0等级阻燃工程塑料。这一等级意味着材料在明火撤离后能在短时间内自熄，不会持续燃烧。壳体同时承担绝缘功能，壁厚与爬电距离按AC 250V工况设计，拆装时不应削薄或打磨壳体。

铜合金与镀层

接触针以铜合金为基体，标准镀锡，可选镀金。镀锡层在常温下氧化缓慢、成本低，适合常规线圈电流；镀金层接触电阻更稳定，适合低电压微电流信号或插拔频次高、对接触可靠性要求严格的工位。

装配与出厂检测

壳体注塑、端子冲压后进入装配线，重点控制端子与壳体的定位精度，保证插合时针位不偏移。出厂按批做接触电阻、绝缘电阻与耐压测试，并检查锁紧件手感与密封圈装配位置，避免缺件出厂。

防护与可靠性

IP67的实现条件

IP67指完全防尘并在规定条件下短时浸水不影响使用。它并非产品出厂即永久保持的属性，而是依赖正确安装：密封圈在位、螺纹旋紧、出线口夹持到位。检修后未复原密封，是现场防护失效最常见的原因。

温度与载流余量

工作温度-25℃至+85℃，覆盖绝大多数工业现场。额定电流最大10A是在常温、规定线径条件下的数值，若环境温度接近上限或线径偏小，应按降额使用，否则端子温升会加速绝缘老化。

振动与插拔寿命

插拔寿命大于等于500次，按每月检修一次计算可用数十年。强振场合的真正薄弱点是锁紧件与螺纹，而非触点本身；建议把插头锁紧状态纳入点检表，发现松动及时复紧，避免接触电阻持续上升。

型号与选型要点

圆爪与方座怎么定

判据只看阀体接口：阀体为方形法兰接口选方座，阀体为M27×1.5内螺纹接口选圆爪。两者不能互相转换，也不能通过加装转接件勉强使用，否则密封面无法贴合，IP67无从谈起。

2+PE与3+PE怎么定

单线圈电磁阀用2+PE即可满足供电与接地；需要独立信号回路、双电压线圈或带辅助触点的场合选3+PE。触点数量增加会占用壳体内部空间，因此线径仍以1.5mm²为上限，不要因多一针而放宽线径。

安装与接线指导

螺纹密封处理

圆爪型在M27×1.5螺纹处缠绕生料带或涂螺纹密封胶，旋入时避免密封材料挤入端子腔与端面沟槽。密封胶过量会污染O型圈，反而造成渗漏；生料带应顺螺纹方向缠绕，避免旋入时被推散。

导线压接操作

剥皮长度按端子腔深度控制，铜芯不得散丝，建议先压接冷压端子再插入。螺钉拧到导线不松动即可，过紧会切断铜丝、降低载流截面，过松则接触电阻上升并在负载下发热，两种情况都会缩短插头寿命。

紧固与复查

方座型的紧固螺钉按对角顺序交替拧紧，使法兰受力均匀；圆爪型旋紧后回看端面是否贴合，不应有明显缝隙。通电前复测绝缘电阻，通电后触摸壳体确认无异常温升，再进入连续运行。

与带灯型的关系

结构共用与差异

MPM标准型与MPM带灯型共用同一套底座、螺纹、触点与压接结构，差别只在壳体上增加了LED与限流电路，因此外形尺寸与安装方式不变。带灯型的触点固定为2+PE，选型范围比标准型略窄。

何时选带灯型

关键工位、巡检困难或故障影响大的电磁阀，选带灯型更划算，目视即可判断线圈是否得电；非关键点位、预算受限或维护频次低的设备，标准型已经足够。两种型号可原位互换，后期升级不必改动阀体。

应用场景与常见问题

问：MPM系列与GDM系列有什么区别？答：两者在安装尺寸和接口定义上完全一致，均为符合国际通用标准的电磁阀连接器，主要差异在于系列命名，可互换使用。

问：MPM系列能替代进口品牌连接器吗？答：可以。MPM系列严格遵循国际通用接口标准，可与市场上主流品牌的同规格电磁阀连接器互换使用。

问：方座和圆爪如何选择？答：看阀体接口，阀体为方形法兰接口选方座，阀体为M27×1.5内螺纹接口选圆爪。

问：防护等级能达到多少？答：标配IP67，防尘防水，适合潮湿多尘环境，前提是密封圈完好且按正确扭矩安装。

问：插头插上后阀不动作，如何排查？答：先测线圈两端是否有对应电压，再查1、2号端子接线与PE连通，最后确认底座针脚无变形；若电压正常而阀不动，问题多在线圈而非插头。

问：能提供样品测试吗？答：可以，请联系我司销售工程师申请样品，并按阀体接口与线圈电压提供选型参数以便核对。
