产品定位与高密度设计
M8 总线分线盒 12 位是上海科迎法电气自行设计、研发、生产的 I/O 总线分线设备,自 2007 年上市销售以来已满足 600 家以上客户的需求。它把一个工位段内的 12 路 M8 传感器信号集中到一个盒体,再通过一条总线电缆送回控制柜,用于替代原先逐根敷设的分支电缆。
12 位是该系列中端口密度较高的规格,适合检测点成组出现、单点间距较小的场合。盒体在有限的安装面上排布 12 个 M8 端口,端口之间的间距按插头外径留出操作空间,保证每个端口都能单独旋紧与拆卸,不会因为密度高而无法维护。内部线路 PNP 与 NPN 任选,出线长度任选,用户可按控制系统与现场距离一次配齐。
盒体采用 M8×1 螺纹锁紧结构,防护等级按配置为 IP67/68/69,耐油、防水、抗振;每个输出口配独立 LED 状态指示灯,信号状态可直接观察,减少用万用表逐点测量的时间。

结构组成与工作原理

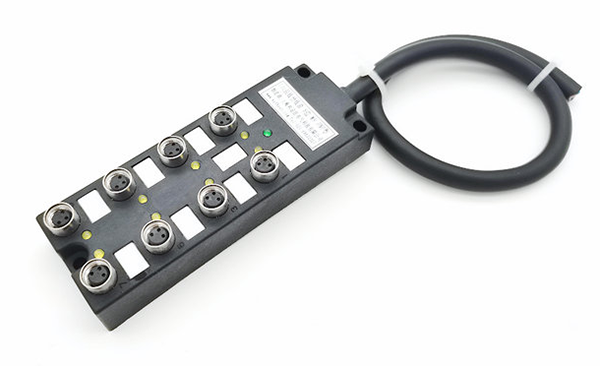

盒体由壳体、12 个 M8 输出端口、总线入口、内部线路板与指示电路组成。每个端口为 3PIN,对应电源、信号与公共端;12 个端口的同功能针脚在内部并联,汇接到总线电缆的对应芯线。传感器动作时,端口电流经内部线路流向总线,该端口指示灯同步点亮,控制器侧通过总线读取各路信号。
12 位端口排布
12 个端口按编号排列在壳体同一侧或两侧,编号与总线芯线一一对应。现场接线与维护时按编号定位,不需要依靠端口在盒体上的物理位置去推断对应关系。编号标识应保持清晰,长期油污环境下建议在检修时擦拭确认,避免因标识模糊接错端口。
PNP 与 NPN 公共端
内部线路分为 PNP 型与 NPN 型。PNP 型的公共端接 0V,传感器输出高电平时该路动作;NPN 型的公共端接 24V,传感器输出拉低时动作。两种线路的公共端定义相反,选型时必须以现场传感器的输出类型为准,同一盒体内不混用两种类型,否则指示与负载逻辑都会出错。
单通道与双通道
内部线路又分单通道与双通道。单通道每个端口传一路信号,适合普通接近开关与光电开关;双通道在一个端口上传输两路独立信号,适合双输出传感器或需要方向判别的场合。12 位盒体在单通道配置下提供 12 路信号,双通道配置下的可用信号路数按端口与芯线分配确定,订货时需明确。
LED 状态指示
每个输出口配单指示灯,传感器得电并动作时点亮,失电或未动作时熄灭。调试阶段可通过指示灯逐口确认传感器是否工作、线路是否接对;运行阶段则可在不开柜的情况下判断哪一路异常,把排查范围缩小到单个传感器或单根插头线。
关键参数与规格表
下表为 12 位 M8 总线分线盒的主要电气与机械参数。12 位端口共用一条总线,因此总额定电流 12A 是整盒的电流上限;单路信号电流 2A、单槽负载 4A 用于核算单个端口的负载。
| 项目 | 参数 | 说明 |
|---|---|---|
| 防护等级 | IP67/68/69 | 按型号配置,适配冲洗与浸水 |
| 接触件材料 | 铜合金 | 兼顾导电性与弹性 |
| 接触件表面处理 | NiAu | 镍打底镀金,低阻耐磨 |
| 接触件载体材料 | Au | 保持接触面稳定 |
| 连接类型 | 螺纹 M8*1 | 标准 M8 锁紧螺纹 |
| 多芯线截面积 | 8*0.34+2*0.75 | 信号芯与电源芯分截面 |
| 状态显示 | 单指示灯 | 每个输出口独立指示 |
| 机械寿命 | 大于 500 周期 | 插拔循环参考值 |
| 执行标准 | IEC61076-2-101 | 圆形连接器接口标准 |
| 总额定电流 | 12A | 整盒电流上限,需按 12 路累计核算 |
| 额定电压 | 24VDC | 工业直流控制电源 |
| 单 I/O 信号电流传输能力 | 2A | 单路信号回路承载能力 |
| 单槽电流负载能力 | 4A | 单端口负载上限 |
| 冲击电压 | 1000V | 绝缘耐冲击能力 |
| 位数 | 3PIN | 单端口针脚数 |
| 接触电阻 | ≤5mΩ | 减少小信号传输压降 |
| 绝缘电阻 | ≥1000MΩ | 芯线间及对壳绝缘 |
| 工作温度范围 | -25℃~+85℃ | 常规工业环境适用 |
材料与制造工艺
壳体材料
壳体采用高强度工程塑料或铸铝合金,紧凑设计,可安装在狭小空间。12 位盒体在增加端口数量的同时控制外形尺寸,安装面占用小于同数量的独立端子箱;塑料壳体绝缘、轻量,金属壳体抗冲击并具备屏蔽条件,按现场机械与电气环境选择。
触件与镀层
接触件以铜合金为基材,表面 NiAu 处理:镍层抑制基材扩散与氧化,金层保证低而稳定的接触电阻。对于 12 路并行的信号回路,单点接触电阻的离散度越小,各路信号的一致性越好;≤5mΩ 的接触电阻为多路信号传输提供了基础。
线束加工
总线电缆采用 8*0.34+2*0.75 的多芯线结构,信号芯与电源芯分截面配置。出线长度任选,常规可选 2 米、5 米、10 米;电缆颜色可选黑色、黄色等,盒体颜色可选黄色(醒目)、黑色、灰色、透明等。加长线缆在出厂前完成端接与标识,现场不需二次剥线。
出厂检测
逐台检查 12 个端口的通断、编号与总线芯线的对应关系,核对 LED 指示与 PNP/NPN 线路类型,测量接触电阻与绝缘电阻。检测完成后对端口加装保护帽,并按端口编号随机附接线定义表,便于现场核对。
防护与可靠性
防护等级配置
防护等级覆盖 IP67/68/69,按型号与清洗方式配置。IP67 对应防尘与短时浸水,IP68 对应持续浸水,IP69 对应高压高温冲洗。12 位盒体端口多,任一端口未旋紧都会成为进水通道,因此防护效果不仅取决于壳体等级,也取决于每个端口的锁紧与闲置端口加盖。
耐油与耐温
工作温度范围为 -25℃~+85℃。在机加工、汽车零部件清洗等油液与清洗剂接触的场合,密封件的老化速度是决定寿命的主要因素。建议把端口密封圈纳入年度检修项目,发现硬化、裂纹或膨胀及时更换,不要等到进水后再处理。
机械寿命与抗振
机械寿命大于 500 个插拔周期。12 位盒体的抗振依赖三点:M8 螺纹锁紧、盒体螺钉固定、电缆在出线口附近固定。三者缺一都会把振动集中到端口或内部焊点。安装在运动机构上时,应缩短悬空电缆长度,并把电缆随动路径规划到不与其他部件干涉的位置。
安装与布线指导
盒体固定
按安装孔位把盒体固定在设备侧板或支架上,紧固时保证安装面平整,避免壳体扭曲导致端口端面倾斜。12 位盒体长度较大,建议两端都有固定点,中间不悬空;固定后检查盒体是否晃动,晃动会在长期运行中转化为端口松动。
端口锁紧
M8 插头插入后旋紧螺纹,旋到明显到位为止。插入前清理端口端面,确认无水渍、粉尘与金属碎屑;插入时正对针脚,不带角度硬旋。全部接完后按编号复核一遍,避免相邻端口插错——12 个端口相邻布置,插错一位在多路同时调试时不易察觉。
总线敷设
总线电缆从盒体出线口引出后,先在出线口附近用扎带固定,再沿设备走线。电缆应避开运动部件、高温表面与强干扰源;需要转弯时保持较大弯曲半径,避免反复弯折同一位置。电缆长度按现场实际距离选定,过长部分应盘扎固定,不要随意悬挂。
通电检查
通电前核对电源极性、公共端接法与总线芯线顺序,确认没有端口短路。通电后逐口触发传感器,观察对应指示灯与控制器输入是否一致;发现某一路相反,先核对 PNP/NPN 类型与端口编号,再检查总线芯线。全部确认后再进入连续运行。
型号与选型对照
本系列现有 12 位与 8 位两种规格,均可按 PNP 或 NPN 线路、直接出线或插座式组合。端口数量按检测点总数确定,并预留少量备用端口,便于后期增补而不必更换盒体。
| 规格 | 端口数 | 适用场合 |
|---|---|---|
| 12 位 | 12 路 I/O | 检测点密集的工位段、夹具集中区 |
| 8 位 | 8 路 I/O | 中等密度工位、空间受限的安装面 |
PNP 与 NPN 选择
按控制系统输入模块的类型选择:输入模块为漏型(接受 PNP 传感器)时选 PNP 线路,为源型时选 NPN 线路。若现场已有同类型分线盒在用,可参照原盒体的公共端接法确认。同一设备内不建议 PNP 与 NPN 混用,以免维护时误判。
出线长度与接入方式
直接出线式的电缆长度按盒体到控制柜的实际距离确定,常规 2 米、5 米、10 米,也可按需定制;插座式则在总线侧配插头,插头可选预制带电缆(长度任选)或现场自己接线式。设备需要频繁拆装时选插座式,固定安装时选直接出线式更经济。
典型应用场景
汽车零部件产线
焊装、机加与装配工位上,夹具到位、工件有无、气缸磁性开关等检测点常在一个小范围内成组出现,数量接近 12 路。用 12 位盒体把这一组信号集中,控制柜侧只需一条总线电缆,工位改造时也只需改动盒体端口,不动主干布线。
输送与分拣系统
输送线沿线的光电、扫码触发、挡停与分流检测点按段分布。12 位盒体适合安装在一个输送段的中部,把该段传感器全部接入;端口指示灯让巡检人员在输送线运行状态下直接判断哪一路被遮挡或失效,减少停机排查时间。
包装与灌装设备
包装机的送膜、成型、封口、计数与灌装机的液位、瓶位检测点密集,且常有清洗作业。选择 IP67 以上防护与耐油壳体,把检测点集中在设备内侧一个盒体上,可减少电缆穿越运动机构;清洗时注意保护未使用端口,避免水从空位进入。
常见问题与排查
信号类问题
某一路无输入时,先看该口指示灯:不亮则检查传感器供电、插头是否旋紧、针脚是否对应;亮而控制器无输入,则检查总线芯线与控制柜端子。若 12 路全部无输入,优先核对公共端接法与 PNP/NPN 类型是否匹配,再检查 24VDC 供电与总额定电流是否超限。
防护类问题
端口进水或指示灯异常闪烁,多与插头未旋紧、闲置端口未加盖、电缆出线口受拉扯有关。处理时先断电,拆下受影响端口插头,干燥端面并检查针脚氧化;若多口同时异常,应检查盒体安装位置是否有积水或冲洗水柱长期直射。修复后复测绝缘电阻再通电。
包装、配套与定制服务
产品出厂时端口加装保护帽,单件包装后装箱,运输中避免重压与冲击。储存环境保持干燥通风,避免日晒、雨淋与油污浸润;安装前再拆除保护帽,防止粉尘进入端口。配套的插头(带线、现场接线)规格齐全,也有 Y 形、T 形转接器现货供应。
接受客户特殊定制:端口数量、PNP/NPN 线路、单通道或双通道、出线长度与电缆颜色、盒体颜色均可按项目确定。质量可靠、交货迅速;如需更详细的产品参数或商务洽谈,可联系我司销售与技术团队。
