M12 总线4位分线盒 插座式

M12分线盒4位插座式，是上海科迎法电气科技有限公司自行设计、研发、生产的I/O总线分线盒产品。分线盒本体采用M12插座连接螺纹式结构，现场传感器通过配套M12插头接入四个端口，总线侧同样以插座加插头的方式连接，实现一进多出的信号汇集与分配。

插座式的价值在于可更换：总线插头线可随时换成不同长度，端口插头可单独拆换，设备改造或移位时不必拆开壳体。对产线后期可能调整工位、检修频次较高的项目，这种可拆的连接方式比一体出线更便于维护，也让分线盒本体可以长期留用。

产品定位与结构特点

端口与总线均为插座

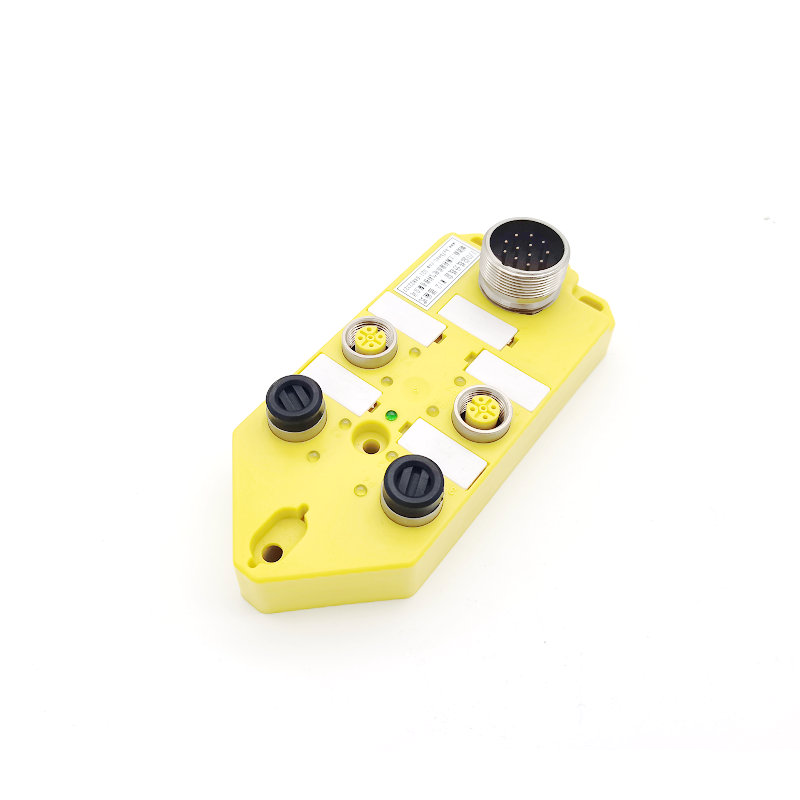

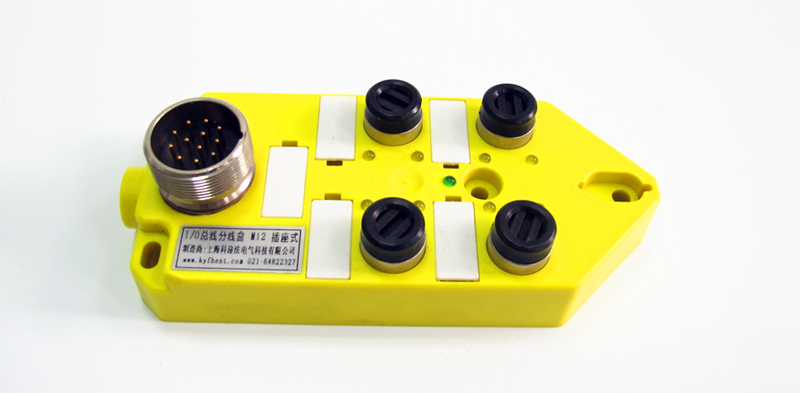

盒体一侧布置四个M12母座作为传感器接口，另一侧保留一个M12总线插座，两侧都通过带插头的线缆接入。母座内嵌在壳体中，针位按标准排列，插头旋入后由螺纹锁紧。这样的结构让盒体本身成为可重复使用的节点，线缆则是可更换的耗材。

可拆连接带来的维护便利

产线调整时，工位移动几十厘米往往就需要重新走线。插座式只需更换一根插头线，盒体与传感器分支线保持原位，改动量小、停机时间短。某个端口出现故障时，可先换插头线验证，判断问题在传感器、线缆还是盒体，排查路径清晰。

插座式的工作方式

总线侧的插头连接

总线电缆做成一端带M12插头的预制线，插头旋入盒体总线插座即可。插头内部按线序压接，插头外壳与盒体插座之间靠螺纹压紧密封圈，拧紧后形成连续密封。总线侧多了一个连接点，优点是这一段线可以独立更换，缺点是安装时必须确认拧到位。

四个端口的接入方式

四个端口各自独立，传感器用标准M12插头接入，直头与弯头可混用。端口之间留有操作间距，旋入时手指不与其他插头干涉。每个端口在壳体上有编号，接线图与编号对应，排查时按编号定位到具体点位，不必逐根追线。

内部汇流与端口分配

总线进入盒体后，电源与信号在内部分配到四个端口，各端口独立走线，回流路径不共用，减少通道间的相互影响。PNP与NPN按订单定型，端口针位保持一致；单通道每口一路信号，双通道每口两路，芯线数量随通道形式变化。

参数与规格

下表为该型号的标准配置。出线方式以插座式为准，也可按项目改为直接出线式；信号类型、通道形式、配色与线长属于订货确认项，未列项目按客户要求评估。

信号类型与端口定义

PNP型适用于源型输入的PLC模块，信号端在导通时输出高电平；NPN型适用于漏型输入，导通时把信号端拉向低电平。两者的差别在盒内公共端的接法上，出厂已按型号定型。订货时提供PLC输入模块型号，可减少选型反复。

壳体与电缆配色

壳体有黄色、黑色、灰色、透明等可选。黄色在设备内部辨识度高，点检时容易找到节点位置；透明壳体可以看到内部灌封状态，便于培训与演示；黑色与灰色更适合与设备涂装统一。电缆有黑色、黄色等可选，按现场既有线束颜色配套。

配套插头与接线

预制带电缆插头

插头与电缆一体注塑成型，长度任选，端部按用户要求压接或焊接。预制线到场即可插接，省去现场做头的工序，接头质量由工厂保证。适合批量设备、线长统一的项目，也适合现场没有压接工具与检测条件的安装队。

现场自己接线式插头

插头不带电缆，用户按现场需求自行接线。打开插头后盖，芯线按针位接入，拧紧压接件与护套密封，再把后盖装回。这种方式灵活，线长可现场决定，但对操作者的接线质量有要求，压接不牢或密封未装好都会影响防护效果。

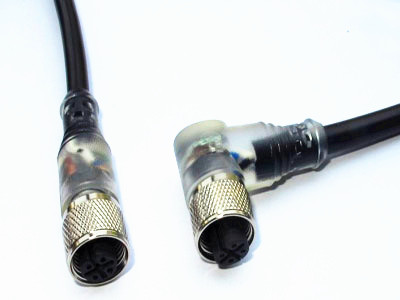

直头与弯头的空间选择

直头插头沿端口轴向出线，占用轴向空间；弯头插头把出线方向折转90度，贴着安装面走线，适合端口前方空间受限的位置。同一盒体上可以直头与弯头混用，按各端口的实际空间分别选择，不必整盒统一。

PNP与NPN线路说明

两种线路的接线差别

PNP线路中，各端口信号经传感器输出高电平，公共端接电源负极；NPN线路中，信号端在导通时被拉低，公共端接电源正极。盒内已按对应方式布线，外部接线只需按图接入总线电源与信号，不要为了适配模块而自行调换公共端。

与PLC输入模块的匹配

选型前确认PLC输入模块是源型还是漏型，再决定分线盒的PNP或NPN。模块类型与分线盒不一致时，信号无法被正确识别，表现为输入点常亮或常灭。若同一台设备混用两种模块，应分区配置分线盒，不要在同一盒内混接。

密封与防护

插座式的密封要点

整机按IP67设计，密封由三处共同保证：端口插头与母座的端面密封、总线插头与插座的端面密封、壳体自身的分型面与灌封。三处中任何一处未拧紧或密封圈缺失，防护都会下降。安装后应逐口确认插头旋到位，并检查密封圈是否平整、有无破损。

振动与油污环境

螺纹锁紧结构在持续振动下保持贴合，插头不会因微动而松脱。机床与清洗工位的油污、切削液会附着在插头表面，长期不清理可能渗入螺纹缝隙，建议按维护周期擦拭并检查密封圈。壳体内部灌封后线路固定，振动不会引起元器件位移。

安装与维护

安装位置与操作空间

插座式需要预留插拔空间，盒体周围应留出手指与工具的操作余量，密集安装时尤其要考虑弯头插头的折转方向。安装面要平整，螺钉对角交替紧固，避免壳体受力变形影响端口与插头的配合。端口尽量朝下或侧向，减少积尘积水。

日常点检与更换

点检时先看插头是否松动、密封圈是否外露或变形，再看电缆护套有无划伤。更换插头线时先断电，旋下旧插头，检查母座内部有无进水或异物，确认干燥清洁后再旋入新插头。更换后轻拉确认锁紧，并复测对应输入点。

改造时的线缆管理

工位调整后，把拆下的插头线按长度与芯数分类挂牌存放，可继续用于其他机台，减少重复采购。总线侧更换线长时，注意新线芯数与通道形式一致，双通道不能直接用单通道线替代。改造完成的线序应更新到设备图纸，避免下次维护凭记忆接线。

选型对照

插座式与出线式的取舍

出线式少一个插接点，密封路径连续，适合安装后不再拆装总线的固定设备；插座式多一个可拆连接点，换来线长可换、插头线可单独更换的便利。判断标准很简单：设备在整个生命周期内是否需要动总线。需要动，选插座式；不需要，选出线式。

4位与8位的选择

四个点位以内选4位，六到八个点位选8位，中间数量可按分区布置多只盒子。插座式的盒体可长期留用，端口数量选得略宽一些，后期增加点位只需补插头线，不必更换盒体。这比按当前点位卡得过紧更划算。

典型应用场景

产线改造与工位移位

总装与分装线常因节拍调整而移动工位，插座式分线盒留在设备上，只换总线插头线即可适应新距离。改造期间盒体与传感器分支线不动，减少了拆装工作量，也降低了因反复拆线造成的端口损伤。

检修频次高的设备

冲压、注塑与清洗设备检修频繁，插头线属于易损件。插座式把易损部分集中到可更换的插头线上，备件只需准备几根常用长度的预制线，不必整盒更换。对连续生产、停机成本高的场合，这种更换方式更实用。

常见问题与定制服务

常见问题解答

问：插座式能不能改成出线式。答：同系列有直接出线式规格，可在订货时选择。已交付的盒体不能现场改造，改制会破坏密封与灌封，不建议尝试。

问：插头线能不能自己做。答：可以选购现场接线式插头自行接线，但压接质量与密封装配直接影响防护，建议由具备工具与经验的电工操作，并做通断与密封检查。

问：端口不用时要不要堵上。答：要。未插合的母座不具备防护能力，应加装防护盖或保持插合。清洗设备前尤其要确认空置端口已封闭。

问：四个端口能否接不同品牌传感器。答：可以。端口按标准M12针位制作，只要传感器插头针位与信号类型匹配即可接入，与品牌无关。

问：总线插头拧不紧怎么办。答：先检查螺纹有无异物、密封圈是否偏移，再确认插头与插座规格一致。不要用加长杆强行拧紧，过度用力会损伤螺纹与壳体。

定制范围与服务

现有4位、8位标准分线盒产品，同时十分愿意接受客户特殊定制，包括端口数量、信号类型（PNP/NPN）、通道类型（单/双通道）、壳体颜色、出线方式、电缆长度等均可按项目需求定制。配套插头规格齐全，Y形、T形转接器现货供应。

科迎法公司通过TS16949汽车行业质量体系认证及ISO9001:2015质量体系认证，产品符合ROHS环保指令要求，通过CE/LVD、CE/EMC、IP67认证。详细技术资料与样品可联系销售工程师索取，批量项目支持先试装后批产。
