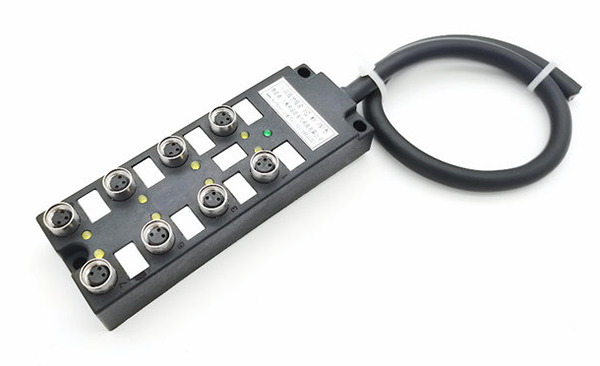

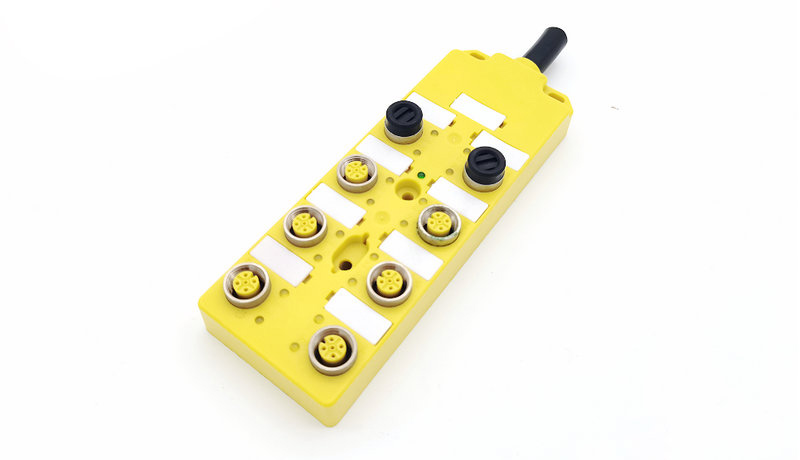

M12 总线分线盒 8位 直接出线式

M12总线分线盒8位直接出线式，是上海科迎法电气科技有限公司自行设计、研发、生产的I/O信号集中分配设备。产品一端为8个M12内螺纹插座（母座），用于连接现场传感器；另一端为直接引出的总线电缆，用于连接PLC或总线耦合器，实现一进多出的信号汇集与分配。

八个端口对应一条产线工位上的成排检测点，一条总线回柜即可完成八路信号的传输。相较逐点回柜的做法，柜内端子、线槽与敷设工时都明显减少；相较插座式，直接出线省去了总线插头这一连接环节，密封更连续，适合安装后不再拆装总线的固定设备。

产品定位与系统角色

八点汇集与一条总线

在一条输送线或一个机器人工作站上，接近开关、光电开关、气缸磁性开关往往成排布置，数量在六到八个之间。分线盒把这一组信号收进一只壳体，分支线就近接入，总线沿桥架回到控制柜。控制柜只需为一个节点预留接线位置，图纸层级也随之简化。

固定安装的可靠性取向

直接出线把总线电缆与壳体做成一体，中间没有插头与插座的配合面。对焊装夹具、专机本体、成套设备这类安装后总线不再拆动的场合，少一个连接点就少一处渗水与松脱的可能。代价是线长出厂即定，必须在订货前把路径确认清楚。

结构组成

八个母座与总线端

八个M12内螺纹插座并排布置在壳体一侧，针位按标准排列，每个端口都有独立编号。另一侧为总线出线端，电缆与壳体一体注塑引出。母座嵌件在注塑时固定，旋入插头时螺纹受力由金属嵌件承担，不会把扭矩传递到塑料壳体上。

内部线路与灌封

盒内线路板完成电源与信号到八个端口的分配，各端口独立走线。装配后整体灌封环氧树脂，填充线路与壳体之间的空隙，隔绝潮气与污染物，同时把元器件固定在原位。灌封后的盒体没有可动部件，振动环境下内部不会产生相对位移。

指示灯与端口标识

每路配置独立LED指示灯，电源指示为绿色，输出指示为黄色。点检时不必拆壳，直接看灯即可判断该端口是否得电、是否有信号输出。端口编号与接线图一一对应，出现报警时按编号定位到具体工位，减少逐根追线的时间。

材料与制造工艺

玻纤补强壳体

壳体采用高强度阻燃工程塑料（PC+ABS），玻纤补强，机械强度高，可适应汽车焊装、机床加工等工业环境。材料兼顾绝缘与抗冲击，成型后壁厚均匀，螺纹座与安装孔部位不易开裂。阻燃特性降低了设备内部起火时的蔓延风险。

镀金触点与镀镍螺母

接触件材料为磷青铜，表面镀金，弹性与导电性兼顾，镀层抑制氧化，反复插拔后接触电阻仍能保持稳定。螺母材料为黄铜，表面镀镍，螺纹牙型完整、旋合顺畅，既保证锁紧力，也避免反复拧紧造成滑牙或锈蚀。

注塑、装配与检测

壳体注塑后去毛刺、检验外观与关键尺寸，再进入装配。线路板装配完成先做单板测试，合格后装入壳体、接线、灌封，灌封固化后做整机通断与绝缘检查。出厂前逐只核对端口编号与线序，并抽检密封性能，避免批次性错线流入现场。

技术参数

下表以4芯/8口型号为例列出主要技术参数。不同端口数量、通道形式与电缆规格的型号，参数取值可能不同，具体以对应型号的技术资料为准；表中未列项目可按客户要求评估。

电压、电流与线损

额定电压为DC 10～30V，覆盖工业现场常见的24V直流系统；额定电流按每口2A标定，选型时应结合单口负载与同时工作系数核算，不要让多口长期满载。总线电缆截面与线长会影响压降，线束较长时应在末端实测电压，避免远端传感器因欠压误动作。

绝缘、接触与环境温度

绝缘阻抗在DC 500V下不低于100MΩ，接触电阻不大于8mΩ，两项指标共同保证信号传输的稳定。工作温度为-20℃～+80℃，覆盖多数室内工业环境与棚下户外设备。温度超出范围时，护套柔韧性与灌封材料性能都会变化，需与厂家另行确认。

电气性能与状态指示

PNP与NPN的输出匹配

可选PNP或NPN输出方式，用于匹配PLC输入模块的信号类型。PNP在导通时输出高电平，适配源型输入；NPN在导通时把信号拉向低电平，适配漏型输入。两者出厂即定型，端口针位一致，外部接线按图接入即可，不要在现场自行调换公共端。

单双通道与信号密度

可选单通道或双通道，单通道每口一路信号，双通道每口两路信号。八个端口在双通道下可回传更多状态，适合气缸两端磁性开关同时接入的工位。通道形式决定总线芯线数量，订货时需与电缆规格一并确认，避免到场后发现芯数不足。

防护与可靠性

IP67与灌封的双重保护

整机按IP67设计，防尘、防水、防油污。端口依靠端面密封与螺纹压紧封闭，出线根部与壳体连续过渡，壳体分型面做密封处理。盒内灌封环氧树脂，即使外部短时进水，线路也不会立即受潮短路，为现场处理留出时间。

振动、温度与长期接触

螺纹锁紧与灌封共同应对振动：插头不松脱，内部不位移。磷青铜镀金触点在-20℃～+80℃范围内保持弹性与导电性，反复插拔后接触电阻变化小。长期运行后若出现信号抖动，优先检查插头是否旋紧与触点是否污染，而不是直接更换整盒。

直接出线与插座式对比

密封连续性更好

直接出线的密封从壳体出线根部一直延伸到电缆护套，中间没有需要拧紧的配合面；插座式则依赖插头与插座的端面密封，效果与拧紧程度直接相关。对高压水冲洗、切削液喷淋的工位，连续密封更让人放心，也减少了日常点检的检查项。

线长必须在订货前定

出线式的电缆与壳体一体成型，交付后无法在现场加长或缩短。订货前应按设备结构、桥架路径与穿管位置量出实际长度，再留出检修余量。路径尚未确定、后期可能调整的项目，直接选插座式更省事。

安装与接线

安装位置与固定

盒体固定在设备本体或支架上，安装面平整，螺钉对角交替拧紧，避免壳体翘曲影响端口配合。端口朝下或侧向，减少积尘积水；周围留出插头旋入与手指操作的空间。电缆出线方向按走向布置，根部不要出现锐角折弯，线束重量由线夹承担。

总线端接线与线序

总线电缆端部按接线图剥皮、压接或焊接，芯线留长一致，热缩管包覆到护套根部。电源正负与信号线不得错位，接完先做通断与线序核对。屏蔽与接地按设备要求处理，接地线单独走，不与信号线绞合。预制端头到场后仍需复核，不能只凭颜色判断。

送电与逐口验证

先空载送电，观察电源指示灯是否为绿色常亮，再逐口触发传感器，确认输出指示灯与PLC输入点一一对应。八个端口全部验证后再接入负载。若某口指示灯不亮，按编号查该端口插头、分支线与传感器，缩小范围后再判断是否盒体问题。

典型应用场景

汽车焊装与物流输送

广泛应用于汽车焊装线、物流输送线、包装设备、机器人工作站、自动化专机等需要多个传感器信号集中接入的工业现场。典型客户包括北汽福田、东风佛亚、上海仪表股份、艾默生、世格流体等。焊装工位振动强、水汽多，出线式的连续密封与螺纹锁紧正好对应这类工况。

成套设备与专机配套

设备厂在厂内完成接线与调试，整机发运到用户现场后只需接入总线，减少现场施工。出线式线束随设备一起移动，不会在运输中丢失插头线；八口一次汇齐，柜内接线在厂内完成，现场通电即可试车，缩短了交付周期。

常见问题与定制服务

常见问题解答

问：八个端口能否只接一部分。答：可以。空置端口应加装防护盖，避免灰尘与水汽进入母座；未接传感器的端口在程序中屏蔽即可，不影响其他端口使用。

问：双通道是否等于十六路。答：不是简单的倍数关系。双通道指每个端口可回传两路信号，端口数仍为八个，总线芯线随之增加；具体可用路数以对应型号的接线图为准。

问：PUR与PVC护套怎么选。答：固定敷设、无油污的室内设备选PVC即可；有切削液、油污或线束需要随部件摆动的场合选PUR，耐油耐磨性更好。两者都属于定制项，下单时注明。

问：指示灯亮但PLC无输入。答：先确认PLC模块类型与分线盒PNP/NPN是否一致，再查该端口芯线是否对应。指示灯反映端口状态，不代替对PLC输入点的确认。

问：线长能否现场加长。答：不能。电缆与壳体一体注塑，现场加长会破坏密封与灌封。线长需在订货前确认，路径未定时建议改选插座式。

定制范围与交付

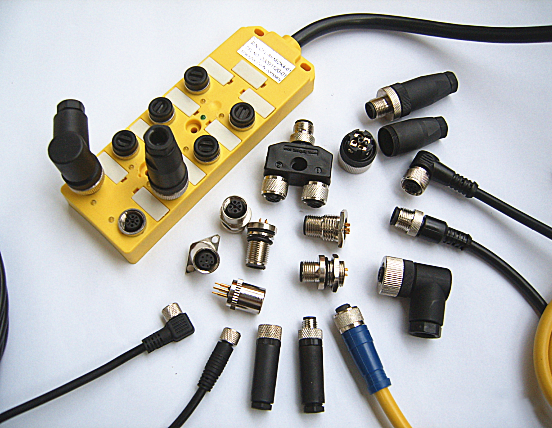

端口数量（4位、8位）、信号类型（PNP/NPN）、通道类型（单通道/双通道）、出线长度（2米/5米/10米或任选）、壳体颜色、电缆材质（PVC/PUR）均可按项目需求定制。同时支持Y形、T形转接器配套供货，满足现场分支与扩展需要。

公司通过TS16949汽车行业质量体系认证及ISO9001:2015质量体系认证，产品符合ROHS环保指令要求，通过CE/LVD、CE/EMC、IP67第三方认证。批量项目可先提供样品试装，确认线长与端口定义后再排产，减少返工。
