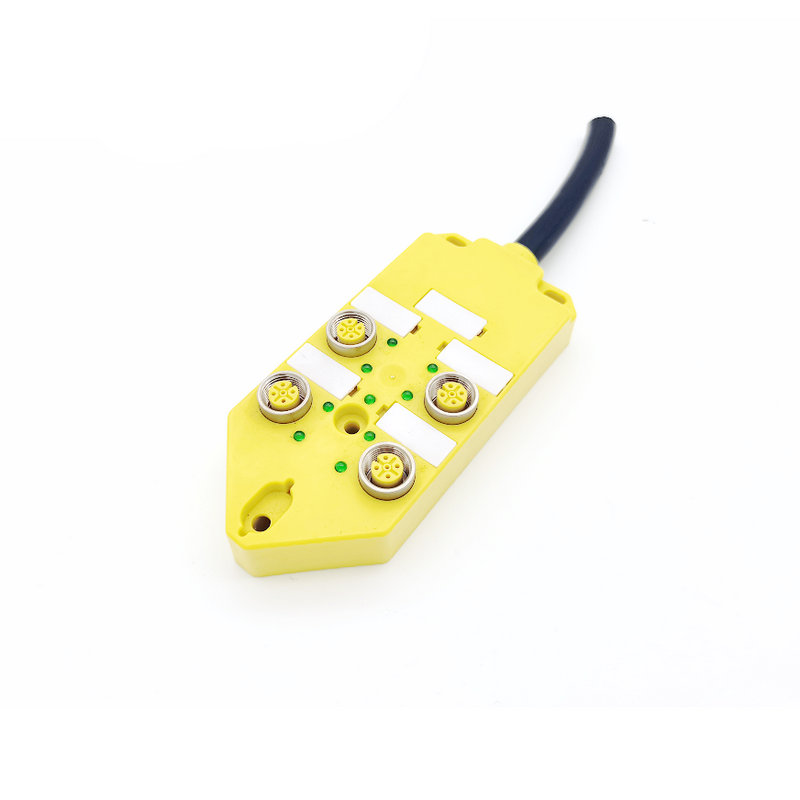

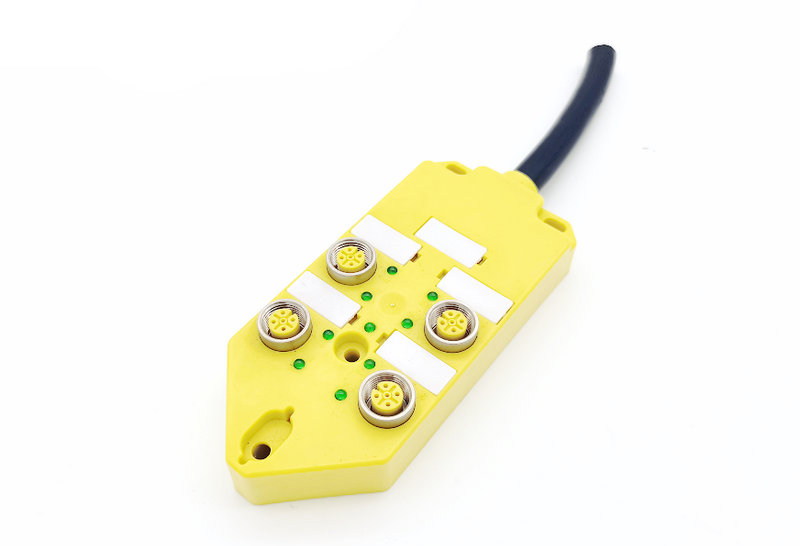

M12 总线4位分线盒 出线式

M12总线4位分线盒（直接出线式）是上海科迎法电气科技有限公司自行设计、研发、生产的I/O信号集中分配设备。产品采用标准M12插座连接螺纹式接口，把接入的一条电源或数据信号经分流转换后输出多条电流或数据信号，实现一进多出的信号集中分配。整机面向单机设备和紧凑工位，用一只盒子承担四个检测点的汇集与回传。

产品现有4位规格，支持PNP与NPN信号任选，直接出线式的总线电缆与壳体一体成型，出线长度可按现场路径定制。用于替代分散端子和中间转接后，柜内线槽占用下降，分支线不再逐根回柜，设备内部的走线也更整齐。

产品定位与适用边界

一台设备一个汇集节点

4位端口对应四个传感器或执行器，正好覆盖小型专机、夹具和独立工位的常见点位数量。分线盒固定在设备本体上，传感器分支线就近接入，一条总线回到控制柜，柜内只需为一个节点预留端子和线槽，图纸与接线工作量都随之简化。

出厂即定长的线束

直接出线式的总线长度在出厂时确定，标准为2米、5米、10米，也可按桥架与穿管路径指定。定长线束省去现场制作接头的工序，护套与壳体连续过渡，端部按图压接或焊接后即可接入。线长一旦成型不可更改，下单前需要把路径量准。

出线式结构解析

一体注塑的出线根部

总线电缆从壳体内部直接引出，护套与壳体在一次注塑中结合，出线根部没有可拆卸的接头，也不存在插头与插座之间的缝隙。根部做成渐变的过渡段，电缆弯折时应力分散到护套上，不易在壳体边缘形成折痕，减少长期摆动导致的护套开裂。

总线芯线与端口分配

盒内线路板把总线电源与信号分配到四个端口，各端口独立引出，相邻通道不共用回流路径。PNP与NPN按订单型号选取对应线路，端口针位保持一致；单通道每口一路信号，双通道每口两路信号，芯线数量随通道形式变化，订货时需一并确认。

无插接点的密封路径

与插座式相比，直接出线式少了一个总线插头连接环节。密封从壳体出线根部一直延伸到电缆护套，中间没有需要拧紧的接口，也就没有因未拧到位而渗水的可能。对安装后不再拆装总线的设备，这条连续的密封路径更省心。

关键参数与规格表

下表为该型号的标准配置。出线方式固定为直接出线式，其余项目如信号类型、通道形式、线长与配色需在订货时明确；表中未列项目可按项目要求评估定制。

防护等级指整机装配完成、端口插头旋紧后的状态。端口朝上的安装方式容易积尘积水，实际使用中应尽量避免。不同批次电缆的芯线配色可能存在差异，接线以随货接线图为准，不要仅凭以往习惯辨色。

电气与信号配置

信号类型按PLC输入模块确定，PNP对应高电平输入，NPN对应低电平输入，两者出厂即定型，现场不宜自行改接。通道形式按每口需要的信号路数选择，双通道适合一个端口同时回传两个状态，例如开到位与关到位。

长度与颜色选择

线长按设备上的实际走向确定，留出检修余量即可，过长会在设备内部形成盘绕，既占空间也容易被运动部件刮蹭。壳体黄色在设备内部辨识度高，透明壳体便于观察内部灌封与线路状态，灰色与黑色更易与设备涂装统一。

电缆与线束工艺

护套材质与工况匹配

电缆护套可选PVC或PUR，属于订货时的定制项。PVC护套成本更低，适合固定敷设、无油污的常规设备内部；PUR护套耐油、耐磨、柔韧性好，适合有切削液、油污或需要随运动部件摆动的场合。选型按现场介质与运动方式确定，不按价格高低决定。

线束走向与弯曲半径

布线时让电缆沿设备结构面走，避开运动部件的行程范围，用扎带或线夹按一定间距固定，避免整段悬空。出线根部留出一段自然弯曲的过渡，不让护套在壳体出口处形成锐角。需要随轴运动时，把摆动量分散到整段线束，而不是集中在一点反复折弯。

端部处理与回路核对

电缆端部按接线图剥皮、压接或焊接，屏蔽与接地按设备要求处理，芯线留长一致，热缩管包覆到位。接完先做通断与线序核对，再送电测试；对多台同型设备，建议先做一台样板并记录线序，其余按样板复制，减少批次性错线。

密封与防护

IP67在出线式上的体现

整机按IP67设计，出线根部与壳体连续密封，端口依靠端面密封圈与螺纹压紧封闭，壳体分型面做相应处理。这样的结构可以承受设备冲洗与短时浸水，也能阻挡粉尘进入盒内，适合机床、清洗工位和户外棚下的设备使用。

油污、切屑与水汽的应对

机加工环境的切屑与油雾会附着在壳体表面，长期堆积可能影响端口散热与插拔。安装时让端口朝下或侧向，减少堆积面；定期用干布或低压水枪清理壳体与端口外部，不要用尖锐工具剔挖端口内部。电缆护套若被切屑划伤，应及时包扎或更换。

安装与布线指导

固定位置与受力

分线盒固定在设备本体或专用支架上，安装面平整，螺钉对角交替拧紧，避免单侧受力导致壳体翘曲。不要把壳体当作电缆的受力点，线束重量应由线夹分担。安装位置要留出插头旋入与手指操作的空间，密集布置时尤其要注意相邻端口之间的间距。

沿设备走线与分区

总线与传感器分支线尽量分侧走，减少相互缠绕；与动力线并行时保持间距，交叉处尽量垂直通过。多台设备相邻时，按设备分区绑扎并挂标识牌，检修时能快速定位到具体机台。桥架内不要堆压，护套长期受压会变形并影响密封。

送电前的检查顺序

先查外观，确认壳体无裂纹、护套无破损、端口无杂物；再查接线，核对电源与信号是否按图接入；最后空载送电，逐口触发传感器，观察PLC输入点是否对应。三项都通过后再接入执行器负载，可避免因错线造成的模块损坏。

4位端口配置与选型

单通道与双通道的取舍

单通道每口一路信号，四个端口最多回传四路，适合只有到位检测的简单工位。双通道每口两路，适合气缸两端各装一只磁性开关、或需要区分正反两个检测方向的场合。通道形式决定总线芯线数量，选双通道时总线电缆规格要同步调整。

与8位盒的搭配使用

点位超过四个时，不必强行用一只盒子塞满，可用两只4位盒按机构分区就近安装，也可以在主干处放一只8位盒、分支处用4位盒。前者分支线更短，后者回柜线更少，按设备结构与检修习惯权衡。两种规格的端口与插头通用，备件可以共用。

典型应用场景

包装与装配专机

包装机的封口、送膜、计数各工位通常布置三到四只传感器，4位出线式分线盒固定在机架侧面，分支线就近接入，总线沿机架回到电柜。设备整体转运时线束随机器一起移动，不需要在现场重新接线，缩短了装机与调试时间。

机器人末端与夹具

抓具上常装夹爪开合检测、工件有无检测与真空确认，点位不多但对振动和体积敏感。4位盒体积小，可固定在法兰附近，出线式没有总线插头，减少一处可能松脱的接点；线束沿手臂绑扎时留出活动余量，避免反复弯折。

常见问题与定制交付

常见问题解答

问：4位能不能当8位用。答：不能。端口数量由壳体母座决定，无法通过转接扩展成八个独立端口，点位不够时应直接选8位或增加一只分线盒。

问：线长买长了能否剪短。答：可以剪短后重新处理端部，但剪短后护套端面需要重新修整，且不再具备原厂的端部处理质量，建议下单时按实际路径定尺。

问：端口插头拔下后会不会进水。答：端口在未插合时不具备防护能力，暴露的母座应加装防护盖，或在停机时保持插合状态。清洗设备前应确认所有端口已封闭。

问：信号偶尔抖动怎么查。答：先查端口插头是否旋紧、针脚有无氧化，再查分支线是否与动力线并行过长，最后查PLC输入滤波设置。逐项排除比直接更换分线盒更有效。

问：能否做成插座式。答：同一系列有插座式规格，壳体保留M12总线插座，用配套插头接入。若现场线长可能调整，建议直接选插座式，避免出线式定长带来的返工。

定制范围与交付

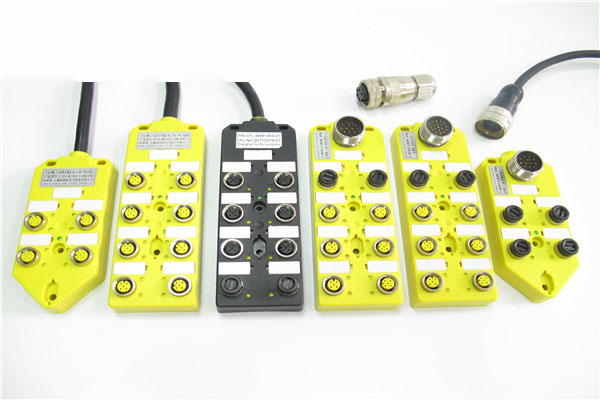

现有4位、8位标准分线盒产品，同时接受客户特殊定制，交货期快。定制范围包括端口数量（4位、8位或非标）、信号类型（PNP/NPN）、通道类型（单通道/双通道）、出线方式（直接出线式/插座式）、出线长度（2米/5米/10米或任选）、壳体颜色、电缆颜色与材质。

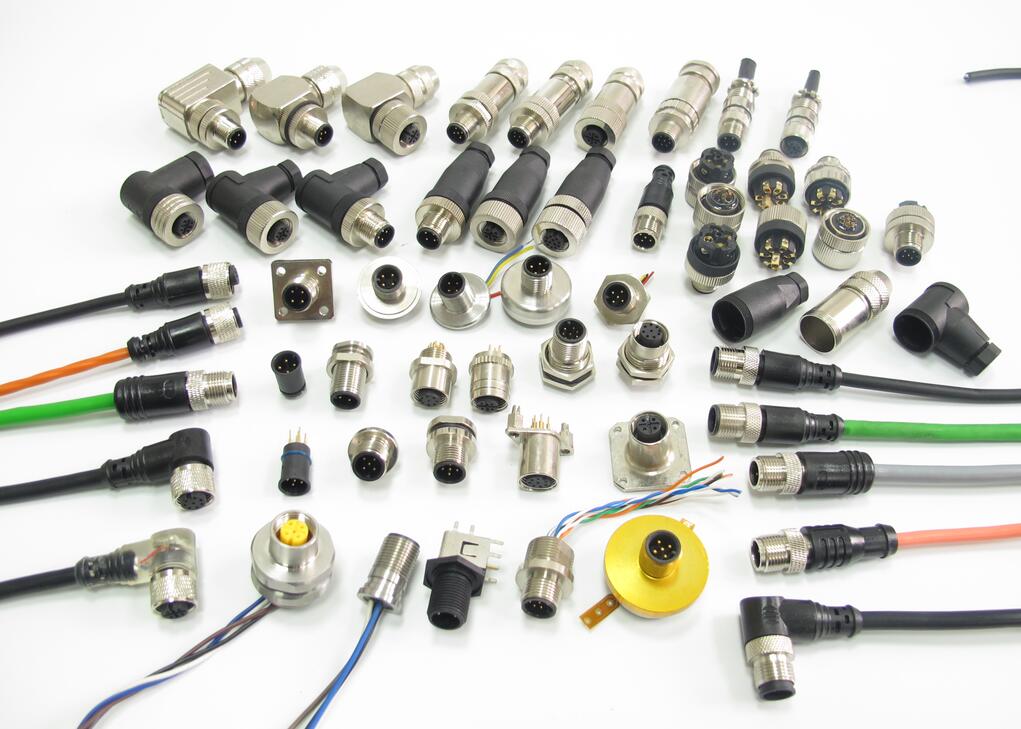

上海科迎法通过TS16949汽车行业质量体系认证及ISO9001:2015质量体系认证，产品符合ROHS环保指令要求，通过CE/LVD、CE/EMC、IP67第三方认证。配套插头分预制带电缆与现场接线两种，Y形、T形转接器现货供应，可与分线盒一并配套。
