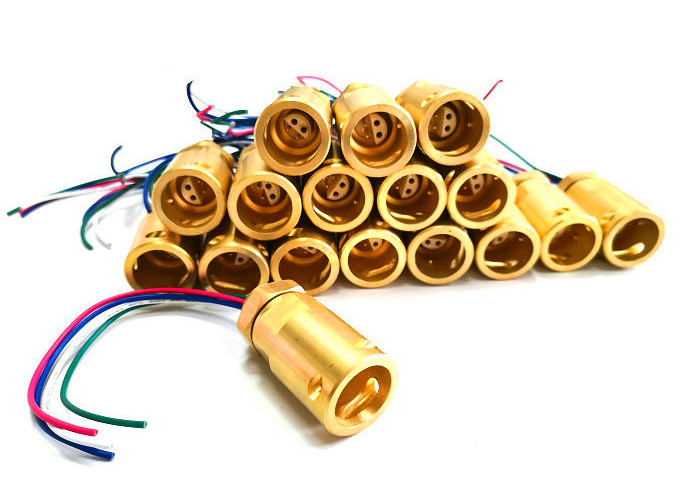

矿用通讯软电缆插头

产品定位与适用环境

矿用通讯软电缆插头用于综采工作面液压支架电液控制系统，安装在软电缆两端或控制器端口，承担电缆快接、分支与密封防护，把支架控制器、驱动器、传感器之间的信号与低压供电可靠连通。

该插头从成熟、稳定、可靠的电机控制器连接方案衍生而来，经过电磁兼容、高低温、潮湿和振动试验，能够适应井下恶劣环境。系统侧典型工作电压12V，工作电流不大于180mA，控制器之间采用改进型UART通信，速率220kbps，最大传输距离不大于25米，防爆保护等级Ex[ib]I，插合后防护等级典型可达IP68。

产品适用于煤矿井下有甲烷及煤尘爆炸危险、但无破坏绝缘腐蚀性气体的场合，配合液压支架电液控制系统使用，保障综采工作面支架对顶板的良好支护，提升综采作业的智能化与安全性。

结构组成与工作原理

插头由插针或插孔、绝缘体、锁紧机构、密封件、屏蔽壳体和电缆尾部连接部分组成，插合后同时完成电气连接、机械锁紧与防护密封三项功能。

插针与弹性触点

插针采用导电铜合金加工，插孔为弹性接触结构，插合后形成多点接触，降低接触电阻。针径、针长与孔位排列按芯数和额定电流确定，在12V、180mA的工况下，选型重点放在接触稳定、插拔寿命和抗振动松脱上。

锁紧与防脱机构

插头与插座通过螺纹、卡扣或卡口锁紧，防止支架振动和电缆拖拽造成松脱。锁紧到位应有明确手感和防误解锁结构，避免误拉电缆时插头直接脱开；插合前需对准键位，防止错插损坏插针。

密封与防水结构

插合面设置密封圈，尾部与电缆之间通过注塑或压紧套密封，形成插合后典型可达IP68的防护。密封圈压缩量、接触面粗糙度和装配扭矩都会影响进水风险，反复插拔后应检查密封圈是否变形或破损。

屏蔽壳体与接地

金属壳体与电缆屏蔽层连接，插合后屏蔽连续，将干扰电流引至接地端。屏蔽弹片或壳体接触面需保持低阻抗，接触面氧化、油污会造成屏蔽中断，进而影响220kbps通信的稳定性。

关键参数与规格

下表为系统侧标称参数，插头本体的芯数、针位、外形与出线方向按订货图纸确定，未列项目可按客户要求定制。

材料与制造工艺

壳体与绝缘体材料

壳体按型号采用金属或工程塑料：金属壳体兼顾屏蔽与机械强度，塑料壳体兼顾轻量与绝缘。绝缘体用于固定插针位置并保证针间距，材料需耐油、耐湿热且尺寸稳定，避免温度变化后插针偏移。

镀层与接触可靠性

插针和插孔表面按型号采用镀金或镀银处理，降低接触电阻并抑制氧化。镀层厚度与附着力影响插拔寿命，经过盐雾和湿热试验后，接触电阻仍应保持在较低水平，不能出现镀层起皮或基材外露。

注塑与装配工艺

尾部与电缆一体注塑成型，形成抗拉和密封结构；装配时控制针位公差与密封圈位置，注塑温度过高会损伤绝缘体。预制插头在厂内完成剥切、压接、注塑和导通检测，现场无需重复制作接头。

检测与出厂试验

逐件进行导通、绝缘、耐压和插拔力检测，抽检防护等级、振动与高低温性能，并核对防爆标志与安标信息。检测记录与产品批次对应，便于现场质量追溯。

防护与可靠性

IP68 防水防尘

插合状态典型可达IP68，可承受短时浸水；未插合时需加盖防尘帽，插针裸露会受潮和粉尘污染。井下淋水环境应避免插头长期浸泡在积水中，安装位置尽量避开淋水直冲点。插合面密封与电缆尾部密封构成双重防线，任何一处失效都可能导致水汽沿线芯间隙进入，因此检修时不能只关注插合面的密封圈。

耐温、耐油与耐潮湿

井下温度、液压油和乳化液会影响密封材料性能，壳体与密封件选型需与工况匹配。高温加速密封圈老化，低温降低弹性，插拔前应确认密封件状态，长期停用后重新插合前也应检查。

抗振动与抗拖拽

锁紧机构与尾部注塑共同承受振动和拉力，电缆被拖拽时力先由护套和抗拉层承担，避免直接传到插针。安装时应固定电缆，禁止用插头作为受力点，也不能通过拉扯电缆来拔插头。支架移架过程中电缆走向会变化，建议在插头附近留出适度余量，使拉力先经过电缆夹持点再传到尾部，减少插针承受侧向力。

电气与屏蔽性能

接触电阻、绝缘电阻和耐压是三项基本指标，屏蔽连续性直接影响通信质量。插合后不应出现明显接触不良，220kbps链路误码率应满足控制器要求，屏蔽层与壳体连接处要保持清洁。

预制插头与现场接线

预制插头方案

厂内按图纸长度完成剥切、压接、屏蔽处理和注塑，两端芯位对应，现场即插即用。该方案适合批量支架和标准化工作面，能减少现场剥线、压接带来的质量差异，也便于备件统一。

现场接线要点

现场接线需按芯位图剥线，控制剥切长度，避免伤及导体；压接后做拉力和导通检查，再恢复屏蔽与密封。接线环境应保持干燥，防止水汽进入尚未密封的插头，压接模具需与线径匹配。

芯位对应与防错

不同芯数的插头通过键位、颜色或针位编号防错，插合前核对标识，禁止强行插入。检修后应复测芯位，避免通信线对错导致控制器无法识别或通信中断。

锁紧扭矩与密封恢复

锁紧螺纹按说明拧紧，扭矩过小会漏水漏气，过大可能损伤壳体或密封圈。更换密封圈后涂适量相容润滑脂，确认插合到位再锁紧，拆检后应更换已经压扁或老化的密封件。

型号命名与选型对照

选型时先确定控制器端口的芯数与针位定义，再确定直式或弯式出线方向，最后选择预制长度、屏蔽形式和防护要求，矿用场合还需核对安标证书与Ex[ib]I配套关系。

安装、维护与常见问题

安装前检查

检查插针有无弯曲、密封圈有无破损、壳体有无裂纹，核对芯位与标识。电缆端部应无进水，屏蔽层无断股，预制件的注塑尾部无开裂，确认无误后再进行插合。

插拔与防护操作

插合前对准键位，垂直插入到位后锁紧；拔出前先解锁，禁止拽电缆拔出。带压或带电插拔需按系统规程执行，避免本安回路产生瞬态干扰，未使用的插座应加盖保护帽。

巡检与更换判断

定期检查锁紧是否松动、密封是否老化、插针是否氧化。出现接触电阻增大、通信误码、进水迹象或壳体裂纹时，应更换插头或重新制作接头，不建议在现场自行打磨插针。

问：插头能和普通航空插头互换吗？答：不能直接互换。矿用插头需满足Ex[ib]I本安配套和安标要求，针位定义、密封结构和锁紧方式也可能不同，混用会带来安全与通信风险。

问：插合后通信时断时续是什么原因？答：优先检查锁紧是否到位、插针是否氧化、屏蔽层是否连通，再核对芯位与电缆是否受损。排除接触问题后，再检查传输距离是否超过25米。

问：密封圈多久更换一次？答：没有固定周期，应结合插拔次数、淋水与油污情况检查。发现变形、硬化、切口或压扁即更换，拆检过的密封件建议不再重复使用。

问：现场可以自己焊接插针吗？答：不建议。焊接温度难以控制，容易损伤绝缘体并改变针位；应采用压接或直接选用厂内预制插头，压接后做拉力和导通检查。

问：弯式和直式如何选择？答：根据支架间可用空间和电缆走向选择。弯式可减少出线占用高度，直式便于垂直插合，具体以控制器端口布置和邻架间距为准。

问：插头进水后应如何处理？答：先断电并拆下插头，检查插针氧化与绝缘体受潮情况，清理水分后测量绝缘电阻。若插针已腐蚀或绝缘体吸湿严重，应更换插头，不建议仅做表面擦拭后继续使用。
