电液连接器2针2孔转lumb_兼容GLJ37

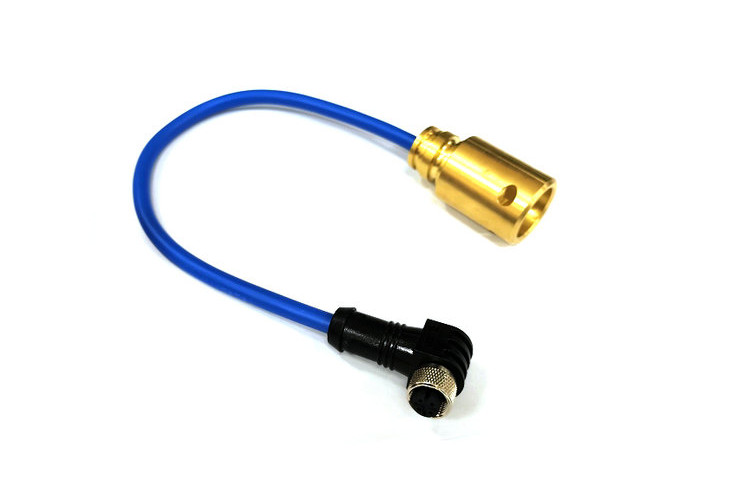

2针2孔预制线转lumb圆形连接器是电液控制连接器中的转接线束，一端为2针2孔注塑成型接头，另一端转换为lumb圆形连接器，用于不同接口类型设备间的转接。上海科迎法电气生产的电液连接器采用预制硫化成型工艺，防爆等级Exibl本安型，防护等级IP67，持有MA煤矿安全标志证书，是矿用电液控制系统连接器中实现接口转换的关键配件。

电液连接器2针2孔转lumb矿用Exibl本安型

在综采工作面，支架控制器、传感器与邻架设备往往来自不同批次、不同接口标准。转接线束的作用不是增加功能，而是用一根已经硫化成型的成品线，把2针2孔接口与lumb圆形接口可靠地连接起来，减少现场改线、临时压接带来的接触不良与进水隐患。产品适配郑煤机系统与EEP系统，可与GLJ37等lumb接口形式对接。

产品定位与核心优势

成品化交付

转接线束在工厂完成注塑硫化、芯位对应与通断检测，两端接头与电缆形成整体，出厂即为可直接插装的成品。现场只需按芯位对接设备，不涉及剥线、压接与灌胶，减少因操作差异造成的接触电阻偏大、密封失效等问题，也便于备件统一管理。

双向接口兼容

一端保持2针2孔预制线接头形式，可直接插入支架控制器、EEP系统或郑煤机系统对应的插座；另一端为lumb圆形连接器，用于对接采用lumb圆形接口的传感器、阀组或邻架设备。两端均为成型接头，中间没有额外转接件，接触点数量少，回路更简洁。

结构组成与工作原理

2针2孔注塑端

该端为2针2孔混合配置的注塑接头，芯位按4位圆形排列，1位针、2位针、3位孔、4位孔。针与孔在同一接头内组合，插合时形成固定的极性对应关系，插反时无法到位，从结构上避免电源与信号接错。注塑体包覆接触件根部，插合面平整，便于擦拭清洁。

lumb圆形端

lumb圆形连接器是矿山设备中常见的圆形快速连接接口，端头为圆形插合面，配锁紧结构，插合后轴向受力均匀，不易因单侧受力而松动。转接线束的lumb端按GLJ37等lumb接口形式对接，适用于原本已采用lumb圆形接口的设备侧。

四位芯序定义

整根线束按四位圆形排列，芯位编号与针孔属性保持一致：1位针、2位针、3位孔、4位孔。转接器内部按1对1、2对2、3对3、4对4的规则接线，两端的同号芯位处在同一回路上，信号与电源不会串位，检修时也可依据芯位号快速判断线路走向。

转接对位规则

转接的本质是把两种接口的同一功能回路接到同一芯位。装配前先确认设备侧插座的芯位定义，再核对线束两端的芯位标记，保证1位对1位、2位对2位。若设备侧定义与常规不同，应在订货时说明，由工厂在成型前调整内部接线，而不是在现场剪线改接。

关键参数与规格

电气参数

最大工作电压36.0伏直流、最大工作电流3.0安培，对应井下本安型电液控制回路的供电与驱动需求。电缆直流电阻不大于12.8欧姆每公里，分布电容不大于0.06微法每公里，分布电感不大于0.8毫亨每公里，三项分布参数控制在较低水平，有利于CAN类总线信号与开关量在整条工作面传输时保持波形完整。

机械与防护参数

线束抗拉强度大于200牛顿，弯曲半径大于35毫米。抗拉指标对应安装、检修时的拖拽受力，弯曲指标对应布线时的转弯半径。敷设时应避免小于35毫米的硬弯，也不要用线束本体承受设备或护板的重量，受力点应落在固定件上。

电缆长度选项

标准供货长度有0.5米、1米、2米、5米四档，常用为1米与2米。长度变化只涉及电缆段，两端接头形式与芯位定义不变。若支架间距特殊或需跨越结构件，可按实际走线路径提出定制长度，接头外形尺寸也可按用户要求调整。

订货型号

标准型号为KYF-DY-J2K2ZT-L1M.BU.PB-12K4WT（电缆长度1米）与KYF-DY-J2K2ZT-L2M.BU.PB-12K4WT（电缆长度2米）。型号中J2K2表示2针2孔，L1M、L2M表示电缆长度，BU表示蓝色护套，末尾段对应lumb圆形端形式。下单时应注明长度与设备侧接口定义。

除0.5米、1米、2米、5米标准档位外，可按用户走线路径提供其他长度，接头外形尺寸也可按用户要求定制。定制时需提供设备接口型式、芯位定义、使用长度与安装空间，工厂据此确认模具与接线方案后再安排投产。

材料与制造工艺

铜合金镀金接触件

接触件采用铜合金基体并镀金处理，镀层的作用是降低接触电阻，并在矿井水汽、含硫环境下抑制氧化。镀金插合面在多次插拔后仍能保持较低的接触电阻，不易生成绝缘氧化膜，适合需要频繁插拔维护的支架控制回路。

硫化注塑工艺

两端接头采用预制硫化成型，橡胶体与接触件、电缆在同一模具内成型并硫化，形成整体密封。与现场组装相比，硫化后的接头没有可进水的缝隙，护套与接头根部连成一体，弯曲时应力分散，不易在根部开裂。

蓝色矿用护套

中间电缆为矿用专用电缆，蓝色护套便于在井下密集线束中识别电液控制回路。护套材料具有阻燃性能，遇火时不易延燃，并具备一定的耐油与耐磨能力，适应支架阀件附近的油污与摩擦。

出厂检验

成品出厂前进行通断与芯位对应检查，确认1至4位无错位、无短接，并对注塑外观、护套损伤、接头锁紧状态进行目检。产品持有MA煤矿安全标志证书，安标号MIA200363、安标LCYVB-4，符合RoHS环保与CE指令要求，生产按ISO9001质量体系执行。

防护与可靠性

IP67密封结构

插合到位后防护等级为IP67，可完全防尘，并在短时浸水条件下不进水。密封依靠注塑成型的橡胶体与插合面贴合，因此插合前应确认密封面无异物、无划伤；未插合的一端应加盖保护，避免煤尘进入插孔影响后续接触。

Exibl本安设计

产品按Exibl本安型设计，用于井下本安回路，工作电压与电流限制在36.0伏直流、3.0安培以内。本安回路的可靠性依赖回路参数稳定，线束的分布电容与分布电感被控制在较低值，避免储能过高影响本安评定与信号质量。

抗EMC干扰

线束具备抗EMC电磁干扰能力，适用于变频器、电磁阀等干扰源较多的支架工作面。布线时应将信号线与动力线分开走线，减少平行敷设长度；与强干扰源并行时保持间距或采取屏蔽措施，避免通信误码。

抗拉与耐弯性能

抗拉强度大于200牛顿，弯曲半径大于35毫米。拖拽、拆装时应握持接头本体而非电缆，避免拉力直接作用在注塑根部；固定线束时使用扎带或线卡，留出自然弯曲余量，防止长期受力造成护套疲劳与芯线断裂。

安装与接线指导

插拔操作方法

插合前对准芯位与定位结构，沿轴向插入到位，确认锁紧结构扣合，不得斜插或用工具敲击。拔出时先解除锁紧，再握持接头本体直线拔出，禁止拽拉电缆。频繁插拔的接口应定期检查锁紧件磨损与密封面清洁状况。

芯位核对步骤

接线前核对1位针、2位针、3位孔、4位孔的排列，按1对1、2对2、3对3、4对4确认回路。对于电源与信号共用的2针2孔配置，应先确认哪两位用于供电，避免把36伏回路接到传感器信号端，造成模块损坏。

布线走向要求

布线沿支架结构件敷设，转弯处半径不小于35毫米，避免在销轴、护板等活动部位形成锐角折弯。线束应避开高温阀体表面与运动干涉区，跨越间隙时预留伸缩余量，防止支架动作时被拉断或磨破护套。

线束用于总线与信号传输，屏蔽层应与设备接地端可靠连接，形成连续的低阻通路。端头加工或更换时不得剪断屏蔽层后悬空，接地不良会使抗干扰能力下降，表现为通信距离缩短、偶发丢帧。

典型应用场景

控制器间转接

当支架控制器为2针2孔接口，而邻架设备或外接模块为lumb圆形接口时，用该转接线束完成接口匹配，使控制器之间的状态与指令能够正常传递，避免因接口不一致而增加中间转接盒。

系统升级兼容

电液控制连接器系统升级时，新旧设备接口标准往往不统一。转接线束可在不改动原有设备的前提下实现兼容，减少整机更换，适用于分批改造、逐步替换的工作面。

传感器接口转接

传感器为lumb接口而控制器为2针2孔接口时，使用该线束作为信号转接，压力、行程等传感器信号按芯位对应送入控制器，信号回路与供电回路分离，便于故障判断。

常见问题与排查

插合后通信时断时续：先确认接头是否插到位、锁紧是否扣合，再检查插合面是否有煤尘或水汽，最后核对两端芯位是否一一对应。若更换线束后恢复正常，多为原线束接触件氧化或芯线在根部受损。

接头根部渗水：多为插合面未清洁、密封面被划伤或长期受侧向拉力导致贴合不良。应擦拭密封面、排除划伤件，并调整固定方式，使电缆在接头处保持自然下垂，不产生持续侧向力。

拖拽后信号异常：抗拉强度大于200牛顿并不代表可以长期承受拉力，反复拖拽会使芯线与接触件连接处疲劳。出现间歇断路的线束应停用更换，并检查固定点是否缺失。

与设备接口不匹配：lumb接口存在多种形式，仅凭外观难以判断。订货时应提供设备型号、接口照片或图纸，确认是否为GLJ37等lumb接口形式以及芯位定义，避免到货后无法插合。

长度选择困难：可按两接口之间的实际走线路径量取，再预留约一成的弯曲与伸缩余量。过短会在支架动作时被拉紧，过长则易堆积、被护板挤压，两种情况都会缩短使用寿命。

包装、储运与定制服务

成品线束按长度与型号分开包装，接头加保护帽，避免运输中插合面磕碰。储存环境应保持干燥通风，远离热源与油类，避免长期受压与阳光直射；库存时间较长时，使用前应复查护套有无龟裂、接头有无变形。

除标准长度与型号外，可按设备接口定义调整内部接线，也可按安装空间调整接头外形。需要配套选型时，提供支架系统型号、接口形式、芯位定义与数量，由科迎法电气技术团队确认方案后供货。
