Name: M12双头插座（面板安装/转接型）
Brand: 科迎法电气

M12双头插座是上海科迎法电气面向面板转接场景推出的连接器产品，型号为KYF12J/K□Z-法兰类型-接线方式。采用标准M12×1螺纹接口，双头设计：一端为设备面板接口，另一端为内部接线端，实现面板内外信号或电源的可靠转接，针型（公头）与孔型（母头）可选，2芯至17芯可选。

它要解决的是“内外不一致”的问题：设备面板外侧必须是标准的M12接口，内侧却往往是焊杯、排针或一段自由电缆。双头插座把这两套结构做在同一只零件上，面板外保持标准接口，面板内直接给出可焊、可插或已带线的接线端，省掉中间一截转接件。

M12双头插座（面板安装/转接型）

产品定位与双头转接的价值

一端对外、一端对内的分工

面板外侧按M12×1标准接口设计，插头随外部线缆插拔，接口尺寸与常见M12插头兼容；面板内侧则给出焊杯脚、圆柱脚或预置电缆三种接线端。外侧标准化保证了与外部设备的互换性，内侧的形态则按柜内装配工艺选择，两端各司其职。

便于维护与换缆

转接型最直接的好处是维修方式变了：外部线缆故障时，只换插头不动柜内接线；柜内器件更换时，也不必拆外部线缆。换缆动作集中在面板外侧，停机时间短，对需要频繁更换线缆、便于维护的场合尤其合适。

结构组成与工作原理

双端接触件

外部端为M12×1针型或孔型接触件，按芯数在绝缘体内排布，编码分A、B、D、X、S型以适配用途并防误插；内部端与外部端在壳体内连通，中间不引入额外接点，因此接触电阻与插拔寿命仍由外部接口这一对针孔决定。

法兰与螺纹

法兰与安装螺纹是一体的，面板只需开一个孔，靠锁紧螺母压紧法兰；插头侧则是M12×1连接螺纹，两者作用不同，不能互换理解。法兰形式决定安装方向与占位，螺纹规格决定与既有面板孔的匹配，选型时两项都要落到型号里。

密封结构

配合O型密封圈和锁紧螺母，面板安装后整机防护等级达到IP67。密封分两处：法兰与面板之间的O型圈、插头与插座插合面的密封。面板表面有漆、毛刺或划痕时，O型圈压不实，标称等级就不成立。

法兰形式与安装

扁法兰与六方法兰

扁法兰外形紧凑、占用面板空间小，走板后安装，适合柜内空间紧张、面板外观不做要求的设备；六方法兰走板前安装，靠螺纹锁紧，安装牢固，可用扳手在狭小位置施力，是面板厚度足够时的常规选择。

四方法兰与圆法兰

四方法兰边长18/20/22/24/26mm可选，方形并排布置时省空间、便于阵列开孔，边长选档用于贴合既有安装孔；圆法兰与大圆法兰直径可选，适合沿用既有圆孔模具或需要更大压紧面的面板。

面板开孔与旋紧

开孔后去毛刺、去漆，法兰贴合面保持平整；锁紧以密封圈压实、法兰不松动为准，单边猛拧会让薄板翘曲，密封圈一侧悬空形成渗漏通道。并排安装时还要给插头外壳与锁紧工具留出操作空间。

三种接线方式

焊线式（Q型）

内部尾部为焊杯脚，用户自行焊接导线。焊杯能兜住线芯、减少焊锡外流，适合试制、维修与产量不大的设备；缺点是每根线都要人工焊，一致性靠工艺纪律，焊接温度建议控制在350℃以下、单点不超过3秒。

焊板式（T型）

内部尾部为圆柱脚，直接焊接在PCB板上，适合模块化与批量生产。要注意引脚间距与焊盘孔位对应、引脚长度与板厚匹配：露出板面要够形成焊点，又不能长到与邻近元件相碰。改板厚时应改选引脚长度，而不是靠加大焊锡量补偿。

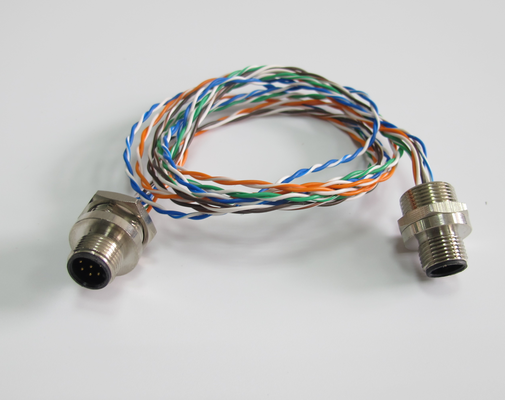

带线式（L型）

内部预置电缆，长度可定制，产线拿到即装，省去剥线与焊接工序。电缆侧靠护套夹紧结构固定，既要把电缆拉住、不把外力传到内部接点，又要压住尾部密封件；柜内布线应给电缆留弯折余量，长期受拉会让夹紧处松动。

关键参数与规格表

基本参数

项目	规格
接口类型	M12×1，针型（公头）/ 孔型（母头）
产品类型	双头转接插座
安装方式	法兰安装（扁/六方/四方/圆法兰等）
芯数	2-17芯（可选）
接线方式	焊线式（焊杯脚）/ 焊板式（圆柱脚）/ 带线式（长度可定制）
防护等级	IP67
工作温度	-25℃~+85℃
接触电阻	≤8mΩ
绝缘电阻	≥500MΩ
机械寿命	≥500次
编码类型	A型、B型、D型、X型、S型

电气性能

项目	3-5芯	6-8芯	12芯	17芯
额定电流	4A	2A	1.5A	1A
额定电压	250V	60V	30V	24V
冲击电压	2500V	1500V	800V	800V

型号编码说明

编码字段	含义
KYF12	科迎法M12系列
J / K	J=针型（公头）/ K=孔型（母头）
□	芯数（2、3、4、5、6、8、12、17）
Z	直型
法兰类型	扁/六方/四方/圆法兰，含安装螺纹规格
接线方式	Q=焊线 / T=焊板 / L=带线（含线长）

材料与制造工艺

壳体与镀层

法兰与壳体常用铜合金镀镍，强度足以承受锁紧螺母压紧力，金属壳体还能与面板连通、便于屏蔽泄放；接触件可选镀金或镀银，密封圈可选橡胶、氟橡胶、硅胶。耐蚀要求更高时可选不锈钢壳体，需要绝缘或减重时可选工程塑料，以定制确认为准。

装配与检测

工序为机加工、注塑、装配、检测。双头结构要多一道两端对位的检查：外部针位与内部接线端必须一一对应，错位会让线序整体偏移而外观无异常。出厂检测覆盖通断与线序、接触电阻、绝缘电阻、外观与密封抽检。

防护与可靠性

IP67 的实现

O型密封圈加锁紧螺母压紧法兰形成面板密封，插头插合面形成第二道密封，两道都成立才达到IP67。焊板式还要注意板后侧：尾部与焊盘之间没有密封，水汽从板后进入即绕过面板界面，柜内容易凝露时应另做灌封或结构隔离。

温度与插拔寿命

工作温度-25℃~+85℃、机械寿命≥500次。带载插拔会产生电弧烧蚀触点，斜插硬拧会让针脚受侧向力，这两类损伤不可恢复；先断电、对正、再旋紧，寿命才有意义。高温柜内应按温度对电流降额使用。

选型与应用

针型与孔型怎么定

插座这一端的外部接口要与外部线缆的插头成对：插座为针型则线缆端用孔型插头，反之亦然。设备外侧若容易被碰撞，可把孔型放在插座端、针型放在可更换的插头端；两种方案都成立，关键是整机统一，不要同一台设备上混用。

芯数、电流与应用场景

3至5芯4A/250V、6至8芯2A/60V、12芯1.5A/30V、17芯1A/24V，芯数按回路数选、按最严一路电流核对。产品广泛用于工业自动化设备面板、PLC控制柜面板转接、仪器仪表面板、传感器接收端与现场总线设备面板，支持Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN等协议。
