M12孔型菱形插座（焊板式）

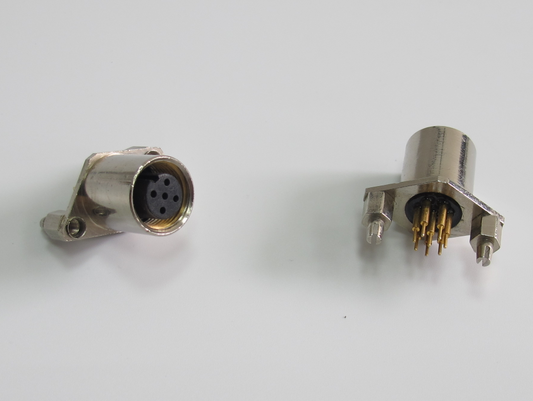

M12 孔型菱形插座（焊板式）用于设备端的面板接口，接触件为孔型（母头），法兰外形为菱形，两条对角方向各设一个圆孔固定点，尾部为焊板式圆柱脚，可直接插焊在 PCB 的过孔上。它把面板接口与电路板之间的接线合并成一次焊接，省掉了中间的线束与端子。

菱形法兰并非造型偏好。方形法兰的四角在窄条面板上会顶到相邻元件，圆形法兰又缺少明确的防转基准，菱形把固定孔放在对角线上，两个圆孔即可限制平移与旋转，法兰外形也比方形更窄，适合门板边缘、窄槽与传感器外壳这类安装面。

产品定位与核心优势

这只插座面向两类设计：一是模块化设备，PCB 与面板是一体装配关系，接口直接长在板上；二是需要加固安装的位置，双圆孔固定比单靠螺纹锁紧更能抵抗振动引起的松动。

孔型（母头）装在设备端，插头为针型。插孔被壳体包住，插针不外露，检修时工具或异物不容易把触点碰弯，这一点在维护频繁的产线上比省几秒接线更实际。

芯数从 2 孔到 17 孔可选，同一法兰外形下按孔位排布区分。编码提供 A、B、D、X、S 型，A 型为常用配置，其余按总线定义与防插错要求选配。

结构组成与工作原理

插座由菱形法兰壳体、孔型接触件组件、尾部圆柱脚与密封圈组成，配一只锁紧螺母。插头的插针进入插孔后由插孔内的弹性件收拢形成接触压力，信号经内部导体传到圆柱脚，再由 PCB 走线引至板上电路。

菱形法兰与双孔固定

两个圆孔位于法兰对角，用螺钉或螺母把法兰压在面板上。两点固定的力线穿过法兰中心，抗转效果直接；面板孔位加工时按两孔定位即可，不必依赖螺纹的自锁。

孔型触点结构

孔型触点由插孔与弹性件组成，插针插入后被多点包覆。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ，两项指标对应插孔的贴合与绝缘件的洁净度，插孔内落入粉尘后电阻会先升高。

焊板式尾部

尾部为圆柱脚，按孔径插入 PCB 过孔后焊接。相比带线式，焊板式把线缆环节整体取消，装配工序从“做线—接线—固定”压缩为一次焊接，适合批量生产与结构紧凑的模块。

密封结构

面板侧由 O 型密封圈与锁紧螺母形成密封，插合锁紧后整机达到 IP67。焊板式的尾部位于面板内侧，PCB 与法兰之间若存在间隙，水汽会沿圆柱脚爬入，装配时需保证这一侧的封闭。

关键参数与规格

基本参数

电气性能分档

孔数增加后，单孔可用截面缩小，额定电流与电压随档下降。板端设计时应按实际通流选择孔数，焊盘与走线宽度也要与电流匹配，否则瓶颈会从连接器转移到 PCB。

材料与制造工艺

壳体与接触件材料

插孔以铜合金为基材，壳体承受螺纹与双孔固定的压紧力。法兰厚度与孔壁距离影响压紧后的形变，厚度不足时两孔固定的力会把法兰压出翘曲，密封圈随之出现间隙。

镀层与接触稳定性

接触件表层经镀覆处理，抑制氧化并稳定接触电阻。插孔内壁的镀层在插拔中被插针刮擦，长期使用后电阻上升，信号传输的余量随之减少。

注塑与焊接脚成型

孔位由模具定位，圆柱脚在注塑时与接触件连成一体，脚距与孔径对应 PCB 焊盘。脚部若在运输中被压弯，插入过孔就会偏斜，焊接后形成应力，长期振动下有开裂风险。

出厂检测

检测以接触电阻、绝缘电阻、耐压与外观为主，焊接脚的可焊性与平整度也在检查范围内。绝缘电阻偏低通常指向绝缘件吸湿或内部有异物，需在装配前控制环境湿度。

防护与可靠性

IP67 的实现路径

插合锁紧状态下整机达到 IP67，密封由面板侧密封圈与插头侧密封共同承担。焊板式的 PCB 位于面板内侧，若板面与法兰间有缝隙，需用灌封或结构件封住，否则防护只停留在插头一侧。

温度与耐介质

工作温度 -25℃~+85℃，可覆盖多数机柜与现场环境。焊接后的板端还要考虑回流焊与波峰焊的热过程，反复受热的绝缘件会加速老化，工艺顺序应尽量一次成型。

振动与机械寿命

机械寿命 ≥500 次，双圆孔固定让法兰在振动中保持位置。真正容易失效的是焊点，圆柱脚与焊盘的热膨胀差异在温度循环中反复作用，焊盘设计应留出足够的环宽。

焊板安装与 PCB 布局

焊盘与过孔设计

按圆柱脚的实际脚距布置焊盘，孔径略大于脚径以便插装，焊盘环宽留足。孔位偏差会让插装时脚部受侧向力，焊后形成隐性应力，振动场合最先开裂的往往就是这里。

面板与板的对位

面板开孔与 PCB 定位孔必须以同一基准加工。两者各自独立加工时，累积公差会让法兰压偏，密封圈一侧被压死、另一侧悬空，IP67 便无从谈起。

焊接工艺控制

手工焊接时控制烙铁停留时间，避免热量沿圆柱脚传入绝缘体；批量生产采用波峰焊或选择性焊时，应对非焊接区域做遮蔽。焊后目视检查有无连锡、虚焊，必要时做通断与耐压抽检。

型号命名与选型对照

型号说明

型号为 KYF12K□Z-T，K 表示孔型，□ 为孔数，Z 为直型，T 为焊板式圆柱脚，菱形插座是法兰类型。订货时把孔数与编码一并写明，避免与四方法兰、大圆法兰的同孔数产品混料。

标准型号

选型对照

孔型用于设备端，配针型插头；焊板式适合板上接口，焊线式适合自定线缆，带线式适合快速装配。三种法兰中，方形适合方孔与密集排布，菱形适合窄面与双孔加固，大圆法兰适合需要更大压紧面的门板。

典型应用场景

工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端、现场总线设备面板接口，都是常见落点。焊板式在模块化设计与批量生产中更能体现价值，板卡做好即带接口，整机装配只剩固定与插合。

工程机械、包装机械、输送线等振动较大的设备，双圆孔固定加锁紧螺母形成两道约束；光伏、锂电产线的清洗与冲洗工位，则要按期检查密封圈与焊点区域的状态，把老化问题挡在停机之前。

常见问题与排查

法兰在振动中松动。两孔固定的螺钉未加防松措施，或面板孔位偏大。加弹垫或螺纹胶，并复核孔距与螺钉规格。

焊点开裂。多为脚部插装时受力偏斜，或焊盘环宽不足。重新设计焊盘并规范插装手法，避免强行校正脚位。

插合后接触不良。插孔内积尘或镀层磨损。用无水乙醇清洁无效时应更换，不可用砂纸打磨插孔。

面板内侧渗水。法兰与 PCB 之间未封堵，水汽沿圆柱脚爬入。补做灌封或加装密封结构后再验证。

与四方法兰装不进同一孔位。菱形与方形的外形不同，孔位不能互换。改型时需同步修改面板加工图，不要现场扩孔。

绝缘电阻测试不达标。板面残留助焊剂或环境湿度偏高。清洗并烘干后复测，仍不合格则检查绝缘件是否受损。

包装储运与定制服务

产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 与 IATF16949:2016 质量体系认证，材质符合 ROHS 环保指令要求。圆柱脚属易变形部位，包装应避免挤压，取件时不要捏脚部。

接受非标定制，包括特殊孔数、特殊编码（B/D/X/S 型）、特殊法兰尺寸、特殊材质与特殊防护等级等。板上接口项目可提供焊盘图与面板图，由供方核对脚距、孔距后再批量投产。
