M12四方法兰固定插座

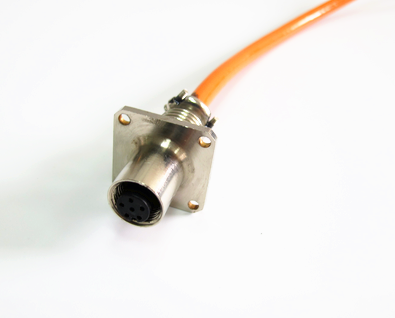

M12四方法兰固定插座（KYF12K□Z-F26系列）是上海科迎法电气面向设备面板安装的产品。插座采用四方法兰结构、孔型（母头）接触件，出厂预置带线，法兰边长可在18、20、22、24、26mm等规格中选择，用于控制柜门板、仪器仪表面板与工业设备接口位。

四方法兰与圆形法兰的差别不只是外形。方形法兰有四条直边，可与面板开孔的直边贴合，安装时天然具备方向基准；四个固定点把插座本体压在面板上，插拔产生的扭矩由四个支点分担，本体不容易随插头旋转。

产品定位与核心优势

四方法兰的固定优势

四面直边在面板上形成清晰的安装边界，开孔与定位更容易控制。对需要在同一面板上排列多个插座的控制柜而言，方形法兰的边线可以作为对齐基准，成排安装后间距均匀。

法兰边长可选

18、20、22、24、26mm等边长覆盖了多数设备面板的安装空间。边长越小，面板占用面积越少，但固定点与密封面的布置空间也随之收紧；边长较大时安装更从容，适合需要经常插拔的接口位。

带线式出厂

出厂预置电缆，标准长度0.1米，可按0.5米、1米、2米等需求定制。设备装配时只需接入内部端子，面板侧不留下焊点与裸露导线，柜内观感与防护都更稳定。

四方法兰结构与防转

四方法兰受力

插头旋入时产生的扭矩，先经M12×1螺纹传到插座本体，再由法兰四个固定点传到面板。四个支点让压力分布更均匀，单点受力过大的情况比少支点结构更少出现。

定位与防转

方形法兰的直边与面板开孔直边配合，安装时本体不会随意转动；四孔固定后，即使插头反复旋入旋出，法兰也不会跟着位移。防转能力对多芯插座尤其重要，孔位偏移会直接影响插合手感。

法兰贴合面

法兰贴合面是密封圈的承压面。板面平整、无毛刺、无厚漆层时，密封圈才能在固定后形成连续压紧；贴合面有凸起会把密封圈顶偏，形成渗水通道。

安装前可先用直尺贴靠面板检查平面度，再清理孔口毛刺与残漆。对喷涂较厚的柜门，建议在法兰贴合区域留出未喷涂的金属面，让密封圈直接压在平整基材上。

规格参数与标准型号

基本参数表

下表为该系列的通用规格，法兰边长与芯数按订货型号组合。

标准型号对照

下表为法兰边长26mm、带线0.1米、标准A键位的常用型号，其他边长与长度按命名规则替换字段。

分孔数电气性能

孔数增加，单孔可分配的空间变小，额定电流与额定电压随之下降。这是高密度接口的固有取舍：芯数越多，越应把动力回路与信号回路分开设计，不要在同一只插座上混用大电流与小信号。

实际选型可按回路清单反推孔数：先列出信号路数与供电路数，再预留一到两路备用孔位。预留孔位在后期增加功能时能减少改板改柜的工作量，也避免用更大边长去挤占面板。

线缆与制造工艺

预置线缆长度

标准长度为0.1米，适合面板后空间紧凑、线缆直接接入相邻端子排的场合。长度增加会带来压降与弯曲半径的考虑，设备内部走线较长时，建议先确认线径再确定长度。

线径与焊接

预焊接线缆可选20AWG、22AWG、24AWG、26AWG等。焊接时逐芯对应孔位，焊料不宜过量，避免流入接触件配合段；多孔位焊接应从小孔号顺序推进，减少漏焊。

装配与检测

装配完成接触件定位与注塑包覆后进行通断、绝缘与耐压检查，并对密封结构做气密性确认。生产体系通过ISO9001:2015与IATF16949:2016认证，材质符合ROHS环保指令要求。

防护与可靠性

IP67 密封路径

密封由法兰与面板之间的O型圈、插头与插座配合面的O型圈共同完成，配合锁紧螺母压紧。两处密封到位时，面板安装后整机防护等级可达IP67，可防尘并在短时浸水条件下保持内部干燥。

温度与插拔寿命

工作温度-25℃~+85℃，机械寿命≥500次。四方法兰的四点固定减少了本体位移，螺纹锁紧减少了插头松脱，两者共同维持接触电阻在寿命周期内的稳定。

安装与接线指导

开孔与四孔固定

按所选边长的图纸开孔，方形孔的四条边应与法兰直边贴合。固定时对角线交替旋紧，让法兰均匀压住密封圈；只紧一侧会把法兰压翘，密封与防转都会失效。

线缆走向与固定

带线电缆进入柜内后应就近设置固定点，再弯向端子排。电缆在面板后方悬空摆动，会把力传到注塑根部；成排安装时把线缆按功能分束，检修时不必逐根辨认。

屏蔽与接地

用于总线或模拟量传输时，屏蔽层按设备接地设计单点引入，避免形成地环路。信号地与保护地在柜内分开走，可减少多孔位集中传输时的串扰。

型号命名与选型

型号代码含义

型号KYF12K□Z-F26-L□M中，KYF12为科迎法M12系列，K为孔型，□为芯数（2、3、4、5、6、8、12、17），Z为直型，F26为法兰边长26mm，L□M为线缆长度。

孔数与边长搭配

选型顺序是先定孔数，再定边长。孔数决定电气余量与线序，边长决定面板占用与固定空间：小边长配少孔数更协调，多孔位建议选较大边长，以留出固定点与密封面。

若面板已有旧接口需要替换，应先量取现有开孔尺寸与固定孔距，再对照法兰边长表选择最接近的规格；尺寸不匹配时按图纸定制法兰，避免在面板上二次扩孔。

典型应用场景

控制柜与产线

PLC控制柜门板、现场总线设备面板与产线接口箱常成排布置方形法兰插座。方形边线便于对齐，四孔固定承受频繁插拔，适合需要经常更换传感器或调试的工位。

仪器仪表接口

检测仪器与试验设备的面板空间有限，2至8孔的方形法兰插座可以把传感器接收端与信号输出端分开布置，带线式则让仪器内部只保留端子排，装配工序更短。

在包装机械、锂电设备与机床电柜上，方形法兰插座常用于需要定期插拔的调试口与传感器接口。四孔固定带来的稳定本体，使接口在设备运行振动中不易松动，维护时插头对位也更顺畅。

常见问题与排查

问：四方法兰与圆法兰能否共用同一开孔？答：不能，方形孔与圆孔的边界不同，换法兰类型应按对应图纸重新开孔。

问：固定后法兰一角翘起？答：多为单侧先拧紧或板面不平，应对角交替施力，并检查孔口是否有毛刺顶住法兰。

问：17孔插座能否用于动力回路？答：17孔额定电流为1A、额定电压24V，定位为信号传输，动力回路应另选接口。

问：带线长度0.1米不够，能否现场剪接加长？答：不建议在注塑段外自行加长焊接，应订购时指定L□M长度，由工厂完成焊接与包覆。

问：多孔位出现个别孔接触不良？答：先查该孔焊接是否有虚焊，再确认插头对应针位有无变形，最后测量该孔接触电阻。

包装、储运与定制服务

产品按孔数与线缆长度分袋包装，法兰面与密封圈有独立保护。储运过程避免重压与跌落，长期存放保持干燥通风，防止密封圈老化变形。

上海科迎法电气接受非标定制，包括特殊芯数、特殊编码（B/D/X/S型）、特殊法兰边长尺寸、特殊电缆长度、特殊材质及特殊防护等级。样品与批量订单可按图纸确认后投产。
