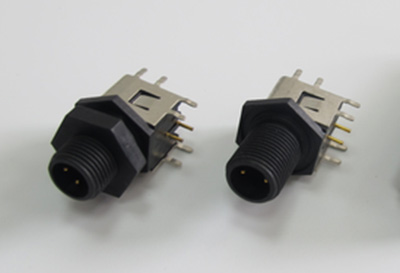

全塑料M12针型弯角插座（PCB焊接封装）

全塑料M12针型弯角插座（PCB焊接封装）把 M12×1 面板接口与电路板直焊合在一只零件上：前端沿用标准 M12 螺纹与针型（公头）插针，后端以 90° 弯角转折，引脚直接落在 PCB 焊盘上，中间由增强型工程塑料（PA66+）壳体承担绝缘与支撑。面板与电路板之间的距离被压到壳体本身的厚度，装配环节省掉了导线与端子这一层。

型号 KYF12J□Z-WJ-BST.J118.03.01 中的 WJ 表示弯角，芯数位提供 4 针、5 针、8 针三种主流配置，尾部给出电路板开孔尺寸坐标，可直接用于 PCB Layout。总线侧支持 Profibus、DeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Interbus、CANopen、CAN 等主流现场总线协议。

全塑料壳体的定位与价值

金属外壳在强冲击、频繁插拔的场合更耐磕碰，但在小型控制盒、仪器面板这类以绝缘和成本为优先的设备上，全塑料壳体的优势更直接：壳体本身就是绝缘体，面板与电路之间不必再加绝缘垫片；零件数量少，注塑一次成形即带法兰、螺纹与引脚定位。

塑料壳体的重量轻，装在悬臂、机器人末端或手持仪器的面板上时，对安装点的附加载荷更小。表面为光滑处理的塑料面，油污与粉尘不易挂附，日常擦拭即可维持外观。

结构组成与弯角出线原理

插座由塑料壳体、针型接触件组件、尾部 PCB 引脚与面板密封圈组成。插头插入后，插孔包住插针，信号经插针与内部导体下行到 PCB 焊点，完成面板接口到板级电路的过渡。

插针接触件与针位排列

接触件为铜合金镀金，插针端部做倒角便于对位，针身在绝缘体中的定位由模具针位保证，针距均匀才能与孔型插头的插孔一一对应。接触电阻 ≤8mΩ 对应插针与插孔的贴合状态，针身若有磕伤，贴合面积下降，电阻随之上升。

90° 弯角出线

弯角结构让电缆沿面板方向伸出，而不是垂直于面板外凸。设备贴墙安装、装在侧壁或控制柜内空间有限时，插头与电缆可沿面板滑过，减少对操作空间的占用，也降低了电缆被上方结构件压折的概率。

锁紧螺纹与编码防错

M12×1 螺纹配合插头的锁紧螺母，旋紧后插针与插孔保持固定接触压力。编码分 A 型（标准）、B 型、D 型、X 型、S 型，同一面板上布置多路接口时用不同编码区分用途，插错方向时插头无法旋入，避免把总线口与电源口接反。

关键参数与规格表

基本参数

电气性能分档

芯数增加后单孔截面变小，额定电流、额定电压与冲击电压逐档下降。8 针款为 2A/30V，用于信号回路而非动力回路；需要 4A 负载时选 4 针或 5 针。

标准型号

材料与制造工艺

壳体注塑

增强型工程塑料（PA66+）在注塑时一次成形出螺纹、法兰面与针位孔，壳体的圆度与螺纹牙型直接决定插头能否顺畅旋入。模温与保压控制不当会在法兰面留下缩痕，面板贴合不平，密封圈压不实。

接触件镀金

铜合金基体镀金后接触电阻稳定，镀层同时抑制铜基体氧化。镀层偏薄或局部露铜时，潮湿环境下针面会生成氧化膜，表现为插拔几次后信号时断时有，这也是接触电阻要求 ≤8mΩ 的原因之一。

引脚成形与装配

尾部引脚为 PCB 插针，长度与间距按图纸固定，弯角转折处要避免根部应力集中。装配时若强行掰动引脚调整角度，根部塑料易开裂，后续振动中裂纹扩展会造成针位偏移。

出厂检测

成品按批抽检接触电阻、绝缘电阻与耐压项目，并核对针位与编码方向；外观检查关注法兰面平整度、螺纹完整性与针面镀层颜色是否一致。检测数据留档，便于后续追溯批次。

防护与可靠性

IP67 密封实现

面板侧的密封由 O 型橡胶密封圈与锁紧螺母共同完成，法兰面压紧密封圈后形成闭合环。密封失效多不是圈的问题，而是面板开孔毛刺、漆膜或加工油污把贴合面垫起，安装前清理孔口边缘即可避免。

耐温与材料老化

工作温度区间为 -25℃~+85℃，塑料壳体在此区间内保持尺寸稳定；长期靠近热源安装时，应评估壳体与密封圈的实际温度，避免超出上限运行导致塑料件变形、密封圈硬化。

电气性能稳定性

绝缘电阻 ≥500MΩ 依赖于壳体与针位间的干燥状态，焊后残留的助焊剂若未清洗，吸潮后绝缘值会明显下降。机械寿命 ≥500 次针对正常插拔，斜插、带载旋入会加速插针磨损。

安装与焊接指导

面板开孔与固定

板前安装时先在面板上开孔，孔口去毛刺后放入密封圈，再把插座前端穿过孔位，用锁紧螺母从面板背面压紧。紧固到法兰与面板贴合、密封圈均匀受压即可，过度加力会让塑料螺纹变形。

板图坐标与定位

产品按 4 针、5 针、8 针分别给出电路板开孔尺寸坐标，Layout 时按坐标布置焊盘，插针才能顺畅落位。面板孔与 PCB 焊盘的同轴度靠结构件保证，装配时先固定面板再对位电路板，比反过来更容易。

焊接温度与时间

手工焊接建议温度控制在 350℃ 以下，单点焊接时间不超过 3 秒，避免热量沿引脚传入塑料本体。需要过波峰或回流时，应按塑料件的耐温能力评估预热与峰值温度，烫伤的壳体常在螺纹根部出现变形。

焊点与尾部保护

焊点应饱满、无虚焊与拉尖，焊后清洗助焊剂残留；若设备工作在潮湿或温差大的环境，可在焊点区做局部灌封或涂覆，阻断水汽从引脚与塑料界面的缝隙进入绝缘体。

型号命名与选型对照

型号代码含义

芯数与负载匹配

4 针与 5 针常用于电源加信号的组合，单针 4A 足以覆盖常见传感器供电；8 针适合多路开关量或差分信号，单针 2A 的额定值要求把它用在信号侧。芯数一经确定，编码与针位也随之确定，后期改型需要换料号。

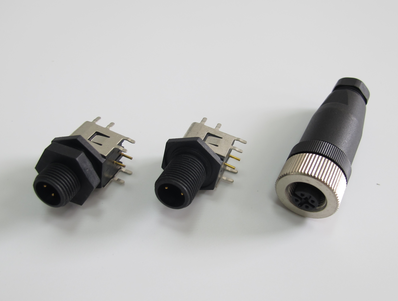

与孔型插头配套

本产品为设备端针型插座，电缆端需配孔型（母头）插头，芯数与编码必须一致：A 型对 A 型，B 型对 B 型。订购时把插座与插头型号一并核对，可避免到货后无法对插这种最常见的选型事故。

典型应用场景

紧凑型控制与模块化设备

工业自动化设备面板接口、PLC 控制模块面板插座、仪器仪表面板接口、传感器接收端面板安装、现场总线设备面板接口，都属于板级直焊的典型场合。模块化设计的生产线上，插座先随 PCB 一起过焊，再把整板装入面板，工序分离、节拍稳定。

对重量与成本敏感的手持仪器、检测工装、小型包装机械控制盒，全塑料壳体的弯角款可以省掉一段转接线，面板内部走线更短，故障点更少。

常见问题与排查

问：插头旋入时有阻滞感。答：多为面板孔口毛刺或密封圈偏移，检查法兰面是否贴合、密封圈是否落在槽内，清理孔口后再试。

问：焊后个别针位信号不通。答：先看焊点是否虚焊，再看引脚是否因掰动导致根部开裂，两者都会让接触回路断开。

问：潮湿环境下绝缘电阻下降。答：助焊剂残留吸潮是主因，补做清洗与涂覆；若壳体内部进水，需检查面板密封与焊点保护是否做到位。

问：插拔几十次后接触电阻变大。答：插针表面镀层磨损或插孔弹性下降，属于寿命消耗，应按机械寿命 ≥500 次的预期安排更换周期。

问：面板上多路接口插错。答：编码不一致时插头无法旋入，若仍能插入说明编码选错，应按 A/B/D/X/S 的用途重新核对料号。

品质保障、包装与定制

产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 质量管理体系认证及 IATF16949:2016 汽车行业质量管理体系认证，所有材质符合 ROHS 环保指令要求。

成品以独立包装或批量散装入箱，附型号标签与批次信息，储运中避免重压与高温暴晒，防止螺纹与针面磕伤。接受特殊芯数、特殊编码（B/D/X/S 型）、特殊引脚长度、特殊材质及特殊防护等级等非标定制需求。
