M12四方法兰插座（针型/焊线式/不带线）

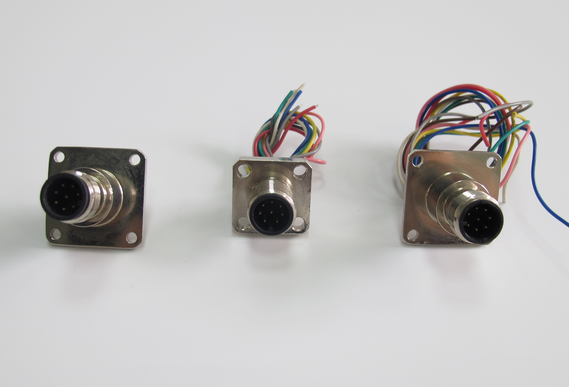

M12 四方法兰插座（针型/焊线式/不带线）是设备面板接口的裸件形态：接触件为针型（公头），法兰为四方形，尾部为焊线杯脚，出厂不带电缆，由用户在装配时按实际需要焊接线缆。

不带线并不等于省事，它把选线权交给使用者。线缆长度、线径、颜色与护套材质都可按柜内布局自定，也不必担心预置线的长度与实际走线不符而产生余线盘绕；代价是现场需要一支烙铁与稳定的焊接手法。

产品定位与核心优势

这只插座适合三类项目：线缆由用户统一采购、希望自行压接与焊接的整机厂；线长随设备型号变化、需要现场裁线的非标设备；以及维修替换，原有线缆尚可使用，只需换掉插座本体。

四方法兰提供 18、20、22、24、26mm 等边长可选，也可按图纸定制。方形贴合面的四条直边与方孔齐平，压紧力落在直边，面板不容易局部塌陷，这一点在薄板与密集排布的面板上尤其明显。

芯数覆盖 2 至 17 针，编码有 A、B、D、X、S 型。焊线式与带线式共用同一套法兰与触点结构，同一面板孔位既能装不带线的裸件，也能装预置电缆的成品，改型时面板不必重新加工。

结构组成与工作原理

插座由四方法兰壳体、针型接触件组件、尾部焊杯与密封件组成，配一只锁紧螺母。线缆焊在焊杯上之后，插头的插孔与插针贴合，信号经内部导体与焊点进入线缆，再到柜内端子。

四方法兰与面板贴合

法兰四边与孔壁相抵，既提供贴合基准，也起到防转作用。旋紧螺母时壳体不随螺母转，一只手即可锁紧；方孔加工比方圆孔更容易对齐，冲剪后去毛刺即可使用。

针型触点

针型为圆柱插针，装在设备侧，配孔型插头。插针外露，装配与检修时要防止磕碰；插针一旦偏斜，插孔内的弹性件无法均匀包覆，接触电阻会先升高再表现为信号不稳。

焊杯尾部

焊杯是线缆的落点，杯口容纳绞合铜丝，焊接后由焊锡把铜丝与杯壁连成一体。焊杯的优势在于线缆可自由更换，缺点是焊点质量取决于操作者，虚焊与连锡都发生在这一小段。

密封与锁紧

面板侧由 O 型密封圈与锁紧螺母形成一道密封，插头侧由插头自身密封承担，插合锁紧后整机达到 IP67。裸件的尾部敞开，装配完成后需用热缩管或灌封把焊点区域封住，防护才完整。

关键参数与规格

基本参数

电气性能分档

针数越多，单针截面与绝缘间距越小，额定电流与电压逐档下降。焊线式的通流还受线径与焊点质量约束，选线时线径不应小于档位对应的载流能力。

材料与制造工艺

壳体与接触件

插针以铜合金为基材，壳体承担螺纹与法兰的压紧力。壳体壁厚与螺纹长度决定反复拧紧后的形变，壁薄则多次拆装后配合变松，密封圈也就压不实了。

镀层处理

接触件表层经镀覆处理，用于抑制氧化并稳定接触电阻。焊杯同样需要可焊性良好的表面，否则上锡困难，铜丝与杯壁之间容易出现假焊。

注塑与装配

针位由模具定位，注塑后插针的相对位置固定，焊杯与针脚在壳体内一一对应。针位偏移会让插头插合时受力不均，也会让焊杯间距变小，焊接时更容易连锡。

出厂检测

检测覆盖接触电阻、绝缘电阻、耐压与外观。接触电阻 ≤8mΩ、绝缘电阻 ≥500MΩ 是两项基础判据，前者看插针与插孔的贴合，后者看绝缘件是否洁净、是否吸湿。

焊接工艺与尾部防护

剥线与上锡

剥线长度与焊杯深度对齐，过长会使铜丝外露形成短路风险，过短则焊接面积不足。绞合铜丝先镀锡再入杯，散丝在焊接时会分叉，最容易造成相邻焊杯之间连锡。

焊接手法

烙铁接触焊杯的时间不宜过长，焊锡应在杯内形成光滑的凹面而不是外凸的球。外凸意味着锡量过多，既可能压到相邻杯口，也会把线缆顶出杯外，形成虚接。

尾部封护

焊完后用热缩管覆盖焊点区域，或用灌封胶把尾部空隙填实。裸件尾部本是敞开的，若不封护，水汽与粉尘会从线缆与壳体之间进入，IP67 就只存在于标称里。

安装与接线指导

面板开孔与固定

按法兰外形开方孔，孔边去毛刺并保证平整，密封圈要有完整的压紧面。方孔偏大时法兰压不住密封圈，偏小则装不进去；孔位与相邻元件之间应留出拆装扳手的空间。

螺纹锁紧与插合

螺母旋至密封圈明显压缩即可，不必追求极限力矩，过度拧紧会使法兰翘曲。插头插合时先对键位再旋螺纹，斜插硬拧会顶弯插针。

线缆固定与走向

焊好的线缆应在插座后方设固定点，避免重量长期吊在焊杯上。柜内走线与动力线分开敷设，信号线尽量避免与变频器输出并行，减少干扰耦合。

型号命名与选型对照

型号说明

型号为 KYF12J□Z-F□-Q，J 表示针型，□ 为芯数，Z 为直型，F□ 为法兰边长，Q 表示焊线式、不带线。同一芯数下，把末段的 Q 换成线缆长度，即为带线式型号。

标准型号

带线与不带线的取舍

不带线适合线长随设备变化、线缆由用户统一管控的项目，也适合维修时只换插座；带线适合批量装配与快速替换，接线一致性由出厂工序保证。两种形态共用法兰与触点，面板孔位不需改动。

若面板上原本装的是同孔数的带线式插座，改用裸件时不必重新开孔，法兰外形与螺纹尺寸一致，拆下旧件即可替换；反过来把裸件换成带线式同样成立，备件与库存的调度因此更灵活。

典型应用场景

工业自动化设备面板接口、PLC 控制柜面板插座、仪器仪表面板接口、传感器接收端、现场总线设备面板接口，都可以用这只裸件自行接线。整机厂若统一采购线缆与端子，用焊线式可把线材成本与库存集中管理。

工程机械、包装机械、输送线等振动较大的设备，焊点与线缆固定需要一并考虑；食品医药与清洗工位则要在封护环节做足，裸件尾部若只靠热缩管，长期冲洗下仍可能进水。

常见问题与排查

焊杯之间连锡。剥线过长或锡量偏多，散丝跨到相邻杯口。剪短铜丝、控制锡量，焊后用放大镜逐杯检查。

焊点发虚、信号断续。铜丝未镀锡或杯壁有氧化。重新上锡并在焊后做通断测试，振动场合还要做拉拔检查。

尾部进水。热缩管未包到壳体或灌封有空腔。拆开重做封护，封护长度要覆盖线缆与壳体的接缝。

插针被顶弯。斜插硬拧或搬运磕碰。轻微偏斜可小心校回，明显变形应整只更换，避免插孔被带伤。

接触电阻偏大。插针表面油污、氧化，或插拔次数已接近寿命上限。清洁无效即更换，继续用会带来温升。

法兰压不紧密封圈。方孔偏大或孔边有毛刺。复核开孔尺寸并去毛刺，必要时加密封垫补偿平面度。

包装储运与定制服务

产品通过 CE/LVD、CE/EMC、IP67 认证，公司通过 ISO9001:2015 与 IATF16949:2016 质量体系认证，材质符合 ROHS 环保指令要求。裸件在储运中应防潮防尘，焊杯内落入异物会直接影响可焊性。

接受非标定制，包括特殊芯数、特殊编码（B/D/X/S 型）、特殊法兰边长、特殊材质与特殊防护等级等。需要预置线缆时，可改用带线式型号，线长与线径按图纸执行。
