上海科迎法电气技术部为国内多个煤矿电液控制系统提供连接器产品和售后技术支持。在实际服务中我们发现，液压支架电液控制系统的故障案例中约40%到50%最终追溯到电液连接器问题——不是电磁阀坏了，不是控制器坏了，而是连接器接触不良、密封进水或信号线断路导致整个支架动作异常。矿用环境对连接器的考验比地面工业严苛得多：井下湿度常年90%以上、粉尘浓度高、液压支架动作时振动剧烈、巷道空间狭小不便检修。本文从煤矿井下维护人员的实际工作场景出发，梳理电液连接器三类常见故障的排查流程和修复方法。
矿用电液连接器井下常见故障诊断与排查流程
一、电液连接器在液压支架中的作用和结构
液压支架电液控制系统由支架控制器、电液控换向阀、传感器（行程开关、压力传感器、红外传感器）和电液连接器组成。电液连接器在系统中承担两个功能：一是连接控制器与电液控换向阀的电磁先导阀线圈（驱动信号），二是连接控制器与各传感器（反馈信号）。（MT/T 1001-2006矿用电液控制系统通用技术条件）

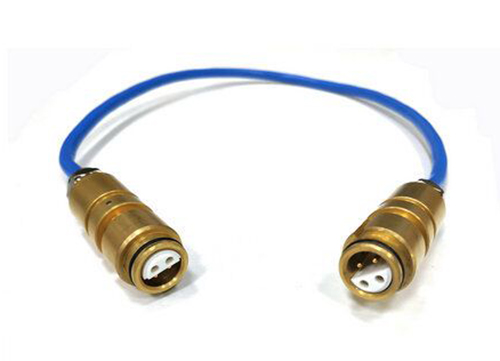

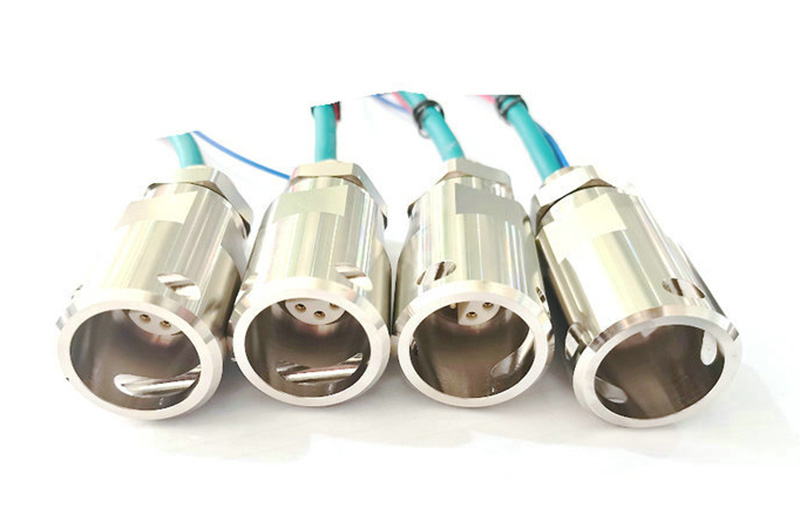

科迎法电液连接器典型结构：M20乘1.5螺纹面板安装式插座，2针2孔混合配置实现极性防误插，铜合金外壳镀镍，铜镀金插针插孔（金层厚度0.2到0.8微米），丁腈橡胶O型密封圈，工程塑料绝缘体。防爆等级Exibl本安型，持有MA煤矿安全标志证书（安标号MIA200363），额定电压36V DC，额定电流3.0A。每个液压支架上通常安装4到8个电液连接器，分别对应降架、升架、推溜、拉溜等动作的电磁阀驱动和传感器信号。
二、接触不良故障的排查流程
故障现象：支架动作指令发出后电磁阀不响应，或传感器数据时有时无。控制器显示通讯异常或阀驱动故障。
排查步骤一 检查连接器外观。打开连接器锁紧机构，观察插头和插座接触件状态。正常接触件表面镀金层完整呈金黄色，异常状态包括：镀层磨损露出铜色基材、表面发黑氧化、插针弯曲变形、插孔孔径变大。井下环境中硫化氢和水分会加速镀层腐蚀。如果镀层磨损面积超过30%或表面有明显黑色硫化铜层，必须更换。（科迎法实验室内部统计）
排查步骤二 测量接触电阻。用微欧计在插合状态下测量接触电阻，正常值应小于8毫欧。如果测量值超过20毫欧，说明接触面已经劣化。测量时注意多点测量——2针2孔连接器有4个接触点，每个都要单独测。常见情况是某个接触点电阻异常大，其余正常。注意排除线缆本身电阻的影响（0.5平方毫米线缆每米电阻约36毫欧）。
排查步骤三 检查插拔力。新连接器插拔力通常在20到50牛之间。如果插拔力明显偏小（低于10牛），说明插孔簧片弹性丧失，接触压力不足。井下长期振动环境会加速簧片疲劳。如果插拔力偏大（超过80牛），可能是接触件变形或壳体内有粉尘堆积。
排查步骤四 检查锁紧机构。电液连接器通常用螺纹锁紧或卡口锁紧。井下振动会导致锁紧机构松动退扣。检查锁紧螺母是否到位——用手拧不动为合格，如果用手能拧动说明已经退扣。螺纹连接器在井下振动环境中建议加装防松钢丝或螺纹胶。
修复方法：镀层磨损或簧片疲劳导致的接触不良，直接更换连接器（不建议井下修复，因为环境条件无法保证修复质量）。锁紧松动可以现场加固。粉尘堆积可以用压缩空气吹扫后重新插合。所有更换的连接器必须是MA认证产品，不可用普通工业连接器替代。（GB 3836.1-2021爆炸性环境通用要求）
三、密封失效故障的排查流程
故障现象：连接器内部进水，绝缘电阻下降，信号串扰或漏电流增大。严重时控制器显示短路故障。
排查步骤一 检查密封圈状态。打开连接器，取出O型密封圈检查。正常密封圈表面光滑无裂纹，弹性好。异常状态包括：密封圈表面有裂纹（老化）、永久变形（压扁后不回弹）、表面有切口或缺损、密封圈变硬发脆。井下温度和液压油环境会加速丁腈橡胶老化。如果密封圈有裂纹或永久变形，必须更换。（科迎法实验室内部统计）
排查步骤二 检查密封面状态。插座面板安装面和插头对接面是密封关键面。检查是否有锈蚀、划痕、异物。密封面上的锈蚀深度超过0.2毫米或划痕宽度超过0.5毫米会影响密封性能。密封面必须保持清洁干燥，安装前用无尘布擦拭。
排查步骤三 检查电缆引入密封。电液连接器的电缆引入处用格兰头或灌封密封。检查格兰头是否拧紧（用手拧不动为合格），密封圈是否与电缆外径匹配（电缆外径公差正负1毫米内）。如果电缆在引入处可以晃动，说明密封失效。灌封密封的连接器检查灌封体是否有裂纹或脱落。
排查步骤四 测量绝缘电阻。用500V兆欧表测量连接器各接触件之间及接触件与外壳之间的绝缘电阻。正常值应大于100兆欧。如果测量值低于10兆欧，说明密封已经失效，水汽已经进入绝缘体内部。
修复方法：更换O型密封圈（必须用原厂配件，不同厂家密封圈尺寸公差可能不同）。密封面锈蚀轻微时用细砂纸打磨后涂防锈油，锈蚀严重时更换连接器。电缆引入密封失效时更换格兰头密封圈。所有密封修复后需重新做绝缘电阻测试确认合格。（GB 3836.1-2021标准）
四、信号中断故障的排查流程
故障现象：支架控制器无法接收传感器信号，或控制器指令无法到达电磁阀。系统显示通讯故障或阀驱动故障。
排查步骤一 确认故障范围。是单个支架故障还是多个连续支架故障？单个支架故障大概率是连接器问题。多个连续支架故障可能是总线线路问题（主干电缆断路或总线连接器故障）。
排查步骤二 检查连接器插合状态。很多信号中断是因为连接器没插到位或振动退扣。检查锁紧螺母是否完全拧紧——从连接器尾部看，插头和插座之间不应有缝隙。如果插合到位但信号仍不通，进入下一步。
排查步骤三 测量线缆通断。断开连接器两端，用万用表逐芯测量线缆通断。0.5平方毫米线缆在正常状态下电阻每米约36毫欧。如果某根线芯电阻异常大或完全不通，说明线缆内部断路。井下线缆断路常见原因：支架动作时线缆被夹伤或拉断、巷道支护变形挤压线缆、采煤机割煤时割断线缆。
排查步骤四 检查接触件焊接。打开连接器尾部灌封体或热缩管，检查线芯与接触件的焊接点。井下振动会导致焊点疲劳断裂。如果焊点脱落，需要重新焊接并重新灌封。
修复方法：连接器没插到位的重新插合并锁紧。线缆断路的更换整根线缆组件（不建议在井下做线缆对接，接头处密封和强度难以保证）。焊点脱落的可以现场重新焊接，但必须重新灌封恢复防护等级。所有修复后必须测试通断和绝缘电阻确认合格。
五、预防性维护建议
建立定期巡检制度。每班次开始前目视检查连接器外观和锁紧状态，每周测量一次关键支架连接器的接触电阻和绝缘电阻，每月检查一次密封圈状态。
建立故障数据库。记录每次连接器故障的时间、位置、故障类型和修复方法，通过趋势分析预判批量故障。如果同一位置反复出现同类故障，可能是选型不当或安装位置不合理，需联系厂家技术支持分析根因。
备用连接器库存。井下至少备用5%到10%的连接器备件，避免因等件导致停产。备件必须是同型号同规格MA认证产品。
参考标准：MT/T 1001-2006矿用电液控制系统通用技术条件、GB 3836.1-2021爆炸性环境通用要求、GB 3836.4-2021本质安全型i、MA煤矿安全标志认证技术规范
常见问题
问：电液连接器的Exibl是什么防爆类型？
答：Exibl是本质安全型ib等级。"Ex"表示防爆电气设备，"i"表示本质安全型，"ib"表示ib保护等级（正常工作和一个故障条件下不产生火花），"I"表示I类设备（煤矿井下用）。Exibl本安型连接器的工作原理是限制电路中的电压和电流，使设备在任何故障条件下产生的电火花或热效应都不会点燃甲烷气体。额定电压36V DC、额定电流3.0A就是本安参数限制的结果。
问：电液连接器接触不良反复出现怎么办？
答：如果同一位置反复出现接触不良，从三个方向排查根因。第一，选型是否匹配——该位置振动特别剧烈时可能需要选用卡口锁紧型而非螺纹锁紧型。第二，安装位置是否合理——连接器是否被支架连杆挤压或被液压油浸泡。第三，使用环境是否超出额定——井下湿度长期超标或硫化氢浓度高会加速镀层腐蚀。建议联系厂家分析根因后调整选型或安装方案。
问：矿用电液连接器可以用水冲洗清洁吗？
答：IP67防护等级的连接器在插合状态下可以承受短时浸水（1米水深30分钟），但不建议用高压水直接冲洗。高压水流可能冲入密封缝隙导致密封圈移位。清洁时用湿布擦拭外壳即可。如果接触件有油污需要清洁，必须断电后打开连接器用专用接点清洁剂清洗，不能用清水。清洁后必须重新做绝缘电阻测试。
问：电液连接器的MA安标号过期了还能用吗？
答：不能。MA煤矿安全标志有有效期（通常5年），过期后必须更换取得新安标的连接器。安标过期意味着产品可能不再符合最新的煤矿安全标准要求。使用过期安标产品在安全检查中会被要求整改，发生事故时保险理赔也可能受影响。建议提前6个月确认安标有效期，到期前更换新批次产品。
