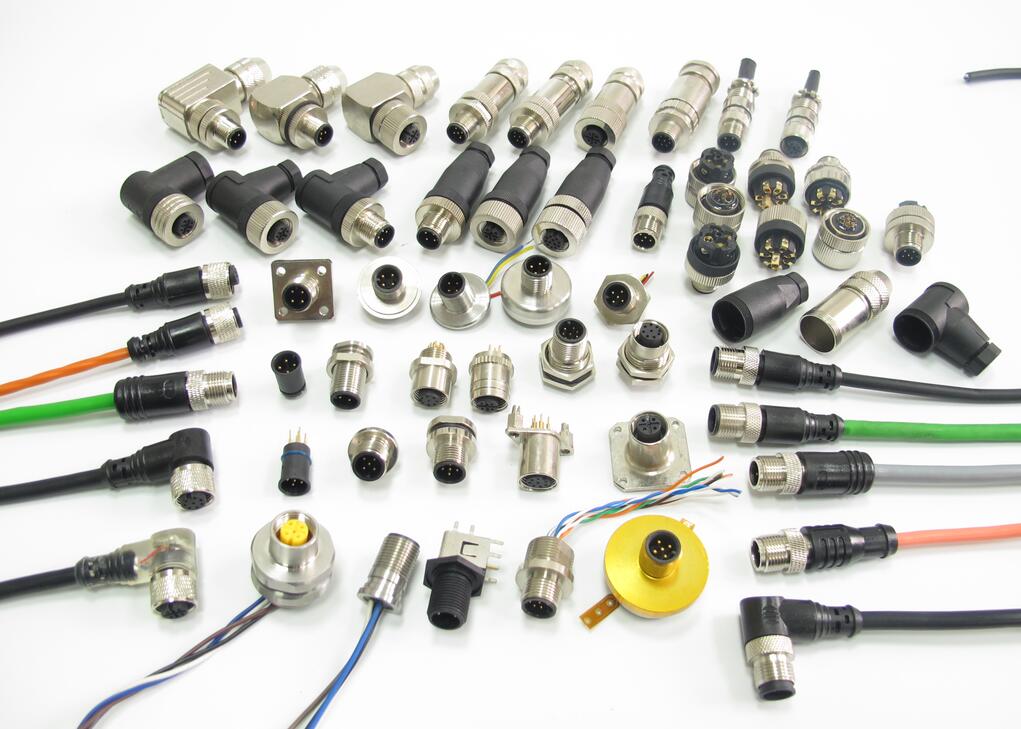

拖链里的线缆不是“能通电就行”。设备每完成一个循环，线缆就在拖链内往复弯折一次，一天上万次，一年数百万次。普通固定敷设电缆在这种工况下，铜丝会逐根疲劳断裂，先是偶发信号丢失，最后整根失效。拖链电缆与连接器的配套，因此不是简单的附件选择，而是决定设备连续运行能力的一部分。上海科迎法电气提供M12成品线缆、连接器、分线盒与航空插头等配套产品，本文从弯曲机理讲起，把选型、安装与维护的要点讲清楚。
拖链工况对线缆的要求
先理解线缆为什么会坏，才知道参数表上哪些指标不能省。
反复弯曲与扭转
拖链内的线缆同时承受弯曲与轻微扭转，弯折点集中在拖链两端与移动端附近。普通绞合导体在反复弯折中，外层铜丝先被拉伸，内层被压缩，逐渐产生疲劳裂纹。裂纹扩展后，导体截面变小，电阻上升并发热，最终断芯。设备若还有旋转轴，线缆会叠加扭转，失效更快。选型时应确认线缆标称的拖链寿命与弯曲次数，而不是只看“高柔性”三个字。弯曲次数应按设备实际行程折算，不能按样本上的理想工况估算。
耐磨与护套材料
拖链内壁与线缆护套长期摩擦，护套磨损后会露出屏蔽层甚至导体。聚氨酯护套耐磨、耐油，适合机床与自动化设备；聚氯乙烯成本低，但耐磨与耐低温性能较弱。护套硬度影响弯曲力与耐磨性的平衡，过硬易裂，过软易被拖链挤压变形。现场有切削液或润滑油时，应确认护套的耐介质能力，避免使用几周就发胀。护套外径还要与接头入口匹配，可与M12连接器规格表一并核对。
导体结构与填充
拖链电缆的导体多采用多股细铜丝，股数越多越柔软，但成本也越高。绞合节距与成缆方向影响弯曲时的内应力，正规产品会按抗弯要求设计。填充与包带的作用是保持圆整，防止线缆在拖链内压扁。屏蔽层的编织密度与绕包方式同样影响柔度，编织过密会变硬。采购时可索取结构说明，确认导体股数与屏蔽形式。
弯曲半径与安装
再好的线缆，装错了也撑不过几个月。
弯曲半径怎么算
弯曲半径通常以线缆外径的倍数表示，拖链应用要求比固定敷设大得多。半径不足时，外侧导体被过度拉伸，内侧被挤压，寿命急剧下降。计算时应按厂家给出的拖链弯曲半径，而不是按固定敷设值打折使用。多根线缆并排时，应以最大外径为基准核算，并留出间隙。设备行程较短但速度很高时，加速度带来的惯性也会增加弯曲应力。
拖链内排布
线缆在拖链内应平铺，避免交叉与叠压。叠压会让下层线缆长期受压，弯曲时无法自由移动。重量差异大的线缆应分层布置，细线不要与大截面积动力线混挤在同一层。线缆占用的截面积建议不超过拖链内腔的一半，留出活动空间。隔片位置应固定，防止线缆在运行中窜位。转弯处的间隙应略大于直线段，给线缆留出活动余量。
固定与应力释放
拖链两端应使用专用固定件，把线缆可靠固定在移动端与固定端，避免拉力传到连接器针脚。固定点附近的线缆应保持直线段，不能立即弯折。连接器尾部应加尾夹或应力释放套，防止插头根部反复受力。现场常见做法是用扎带把线缆绑在拖链支架上，但扎带过紧会压扁护套，应使用带衬垫的固定方式。分支处宜用分线盒汇集，而不是在拖链内直接绞接。
与连接器的配套
线缆选对了，连接器一侧不匹配，整条链路仍然不可靠。
线径与端子匹配
多芯连接器的端子有明确的线径范围，过粗压不进，过细则压接不实。拖链电缆为了柔软，单股铜丝很细，压接时容易断股，应选用适合细股线的端子与工具。剥线长度按端子说明控制，过长会露铜，过短会压到绝缘层。压接后应做拉力抽检，外观检查只能看压痕位置，看不出内部是否压紧。
屏蔽与接地
拖链内的线缆常带整体屏蔽，用于抑制变频器与伺服干扰。屏蔽层应在连接器壳体处360度连接，或用屏蔽夹压接，不能简单拧成一股压在螺钉下。屏蔽层在反复弯曲中容易断裂，断裂后干扰会突然增大，表现为偶发误动作。带屏蔽的成品线缆应确认屏蔽与壳体的导通电阻，并在试跑后复测。屏蔽与针脚定义的对应关系，可参考M12连接器编码类型详解，避免把屏蔽针与信号针接反。
成品线缆与现场自接
成品线缆出厂时已完成注塑或组装，一致性好、防护稳定，适合批量设备；现场自接灵活，备件种类少，但接头质量依赖施工水平。拖链工况建议优先选成品线缆，例如带屏蔽的M12五芯屏蔽接头线缆，注塑接头在反复弯折下比手工装配更稳定。若必须现场自接，应使用扭矩工具与专用剥线工具，并逐针做通断与屏蔽检查。
故障与寿命
拖链故障多为渐进式，早期信号很容易被当成偶发干扰。
断芯与间歇故障
断芯初期表现为偶发丢信号、通信重连或编码器跳变，设备重启后又正常，很容易被忽略。排查时应让设备连续运行并记录报警时间点，再用万用表在弯折状态下逐针测通断。仅静态测量往往测不出问题，因为断点可能在特定弯曲角度才分离。确认断芯后应整根更换，不能只接续单根铜丝，接续点会成为新的疲劳源。断芯后也不建议降低节拍继续运行，断裂处可能划伤相邻线缆。
护套开裂与磨损
护套开裂多出现在固定点附近与拖链转弯处，原因是弯曲半径不足或固定过紧。开裂后切削液进入，屏蔽层腐蚀，故障范围扩大。检查时应沿拖链全程观察，特别注意线缆与隔片、支架的接触点。轻微磨损可加护套或调整隔片，已露屏蔽层则应更换。拖链内若有金属屑，应及时清理，避免磨穿护套。
寿命评估与更换
线缆寿命按弯曲次数估算，设备节拍与行程决定每天的实际次数。应建立更换周期，并结合运行状态调整：出现偶发通信异常、护套变硬或弯曲手感明显变差时，应提前更换。更换时应整组更换同一路径的线缆，避免新旧线缆因刚性不同而互相挤压。更换记录应包含批次与安装日期，便于分析寿命差异。
选型清单与验收
把工况写清楚，供应商才能给出可用方案，验收也才有依据。
参数核对
核对项目包括导体股数、护套材料、外径、弯曲半径、拖链寿命、耐油与耐温等级、屏蔽形式。行程、速度、加速度与拖链型号也应提供，因为这些决定实际弯曲频率。连接器侧要确认芯数、编码、防护等级与端子形式。线缆外径还决定格兰头与尾夹规格，过粗会装不进接头。参数表上的“耐弯曲”应附测试条件，没有条件的描述无法比较。
试跑与验收
验收应在实际节拍下连续运行，观察接头温升、屏蔽导通与信号误码。短时间空跑不能暴露疲劳问题，建议按行程折算运行到一定循环次数后再检查。检查内容包括护套有无磨损、固定件有无松动、接头有无位移。通信类线缆还应统计误码与重连次数。试跑期间应记录接头温度，异常温升往往先于断芯出现。验收标准应写入技术协议，明确循环次数与判定方法。
备件与维护
拖链线缆属于易损件，应按路径准备整根备件，而不是只备接头。备件应同型号同批次，避免柔度差异导致受力不均。维护时不要随意改变线缆在拖链内的排布，调整后应重新试跑。清洁时避免高压水直冲接头。更多线缆与连接器规格见产品中心。
常见问题解答
问：普通电缆能用在拖链里吗？
答：不建议。普通电缆导体股数少，反复弯折后易断芯，寿命远低于拖链电缆。
问：弯曲半径按多少算？
答：按厂家给出的拖链弯曲半径计算，不能按固定敷设值打折使用。
问：成品线缆和现场自接怎么选？
答：拖链工况优先成品线缆，一致性好；备件种类多、批量小的场合可现场自接。
问：屏蔽层断了会有什么表现？
答：干扰突然增大，出现偶发误动作或通信重连，静态测量往往正常。
问：线缆多久更换？
答：按弯曲次数与运行状态判断，出现偶发断信号或护套变硬应提前更换。
问：拖链内能放多少线？
答：建议不超过内腔截面积的一半，并留出活动间隙，避免叠压。
结语
拖链布线的可靠性，取决于线缆结构、弯曲半径与连接器施工三者的配合。科迎法电气位于上海松江，提供M12成品线缆、连接器与分线盒配套方案，欢迎按行程与节拍咨询选型。
