上海科迎法电气技术部在矿用电液连接器项目中多次遇到选型不当导致的问题——有的矿方选了非MA认证产品被安监部门要求整改更换，有的选了额定电流不够的型号导致电磁阀驱动信号衰减，有的安装位置不合理导致连接器被液压支架连杆挤压损坏。矿用电液连接器虽然只是一个小器件，但选型错误或安装不当的后果很严重。本文从煤矿设备选型工程师的角度出发，系统梳理Exibl本安型电液连接器的规格参数、选型决策流程和井下安装规范，帮助设计院和矿方在项目初期做出正确决策。
矿用电液连接器选型决策与井下安装规范
一、矿用电液连接器的基本规格参数
防爆类型：Exibl本质安全型ib等级。"Ex"表示防爆电气设备，"i"表示本质安全型，"ib"表示ib保护等级，"I"表示I类设备（煤矿井下用）。本质安全型的原理是限制电路中的电压和电流，使设备在任何故障条件下产生的电火花或热效应都不会点燃甲烷气体。（GB 3836.4-2021本质安全型标准）
关键参数对照：
额定电压：DC36V。这是本安参数限制的结果——本质安全型电路的最高电压不能超过特定值，36V DC是煤矿井下本安型控制系统的标准电压等级。如果系统电压超过36V，不能用本安型连接器，需要选隔爆型或其他防爆类型。
额定电流：3.0A。同样是本安参数限制的结果。实际使用中，电磁阀先导阀线圈驱动电流通常在0.5到1.5A之间，3A额定电流有足够余量。但不能用本安型连接器驱动大功率电磁阀（如直动式电磁阀线圈电流可能超过3A），大功率场合需要隔爆型连接器。

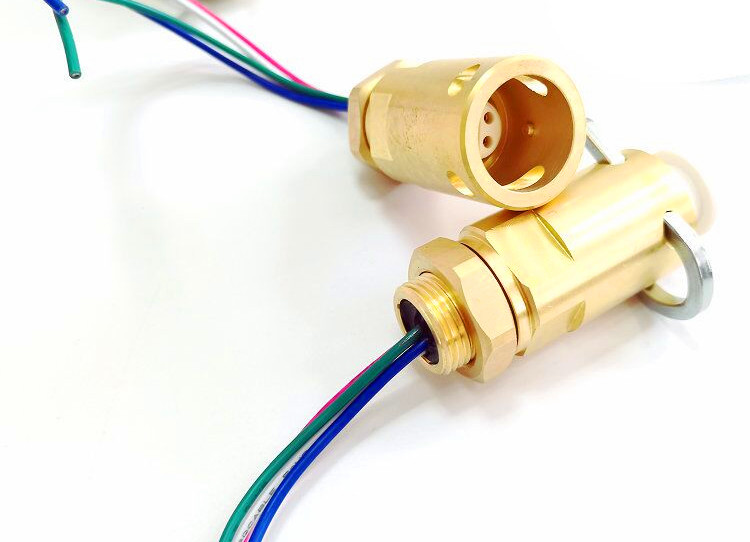

接触件配置：2针2孔混合配置。2针用于电磁阀驱动信号（正极和负极），2孔用于传感器反馈信号（信号线和地线）。混合配置实现极性防误插——插头和插座只有一个方向能插合，防止正负极接反。
接触件材料：铜合金镀金。金层厚度0.2到0.8微米。金层厚度选择取决于使用环境——井下湿度大、硫化氢浓度高时选0.8微米厚金层（耐腐蚀更好），环境较好时选0.2到0.4微米（成本更低）。
外壳材料：铜合金镀镍。镀镍层提供外壳耐腐蚀保护，铜合金保证机械强度。绝缘体用工程塑料（如PBT或PA66），耐绝缘电压1000V AC以上。
密封圈材料：丁腈橡胶（NBR）。NBR耐液压油性好（井下液压支架环境液压油不可避免），工作温度范围-20到100度。如果井下温度超过100度需选氟橡胶（FKM）密封圈。
防护等级：IP67。防短时浸水（1米水深30分钟）。井下环境潮湿，偶尔淋水是正常的，IP67防护足够。但不适合长时间浸泡在水中。
认证标志：MA煤矿安全标志（安标号MIA200363）。MA标志是煤矿产品强制安全认证，无MA标志的产品禁止在井下使用。安标有效期通常5年，过期后必须更换新批次产品。
二、选型决策流程
第一步 确认系统电压和电流。查看液压支架控制器和电液控换向阀的技术参数，确认控制系统电压（通常DC36V）和电磁阀线圈驱动电流（通常0.5到1.5A）。如果系统电压不是36V或电流超过3A，不能选用此型号连接器，需联系厂家定制或选其他型号。
第二步 确认防爆区域。煤矿井下采掘工作面和回风巷道属甲烷爆炸危险区域，所有电气设备必须防爆认证。Exibl本安型适用于1区（经常或周期性出现爆炸性气体环境）。如果设备安装在0区（连续出现爆炸性气体环境），需要更高级别的Exia本质安全型或隔爆型Exd。
第三步 确认MA安标有效性。查看连接器的MA安标证书编号和有效期。安标号MIA200363对应的安标有效期到2026年。采购前确认厂家提供的批次产品安标在有效期内。使用过期安标产品在安全检查中会被要求整改。
第四步 确认接触件配置。2针2孔混合配置是标准配置，适用于单电磁阀驱动加单传感器反馈场景。如果一台液压支架上需要多个电磁阀或多个传感器，可能需要4针4孔或更多芯数的连接器。确认控制器接口和连接器芯数匹配。
第五步 确认安装方式。面板安装式（螺纹M20乘1.5）是最常见安装方式，安装在液压支架控制箱面板上。确认安装孔尺寸和螺纹规格匹配。如果空间受限，可选用直角出线型连接器（线缆出线方向与连接器轴线成90度）。

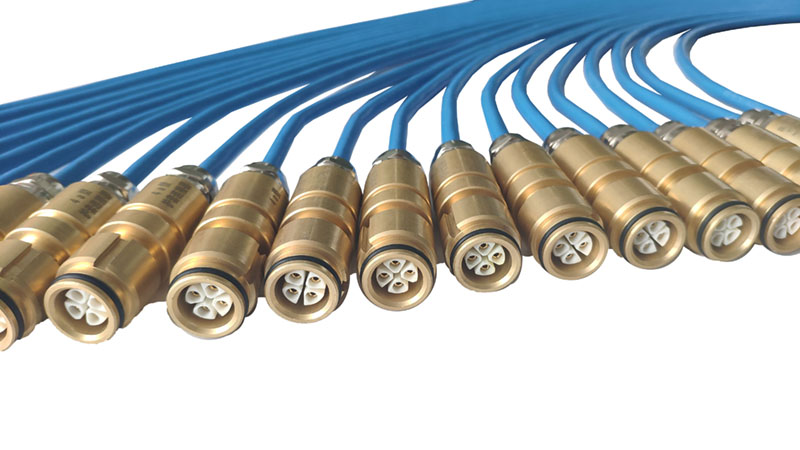

第六步 确认线缆配置。不带线（NC）型号适合现场接线，带线总成（LAM）型号适合快速安装。井下环境条件有限，建议选带线总成——出厂时线缆与连接器已一体化注塑密封，IP67防护更可靠，减少现场接线环节。
三、井下安装规范
安装位置选择。连接器安装位置应避开液压支架运动部件的挤压区域。常见错误是将连接器安装在支架连杆旁边，支架动作时连杆位移会挤压连接器导致损坏。正确做法是将连接器安装在控制箱面板内侧或防护罩内，线缆走向避开运动部件路径。如果必须安装在暴露位置，加装防护罩。
线缆敷设。线缆沿支架主体钢管内侧敷设，用扎带或管夹固定，间距不大于200毫米。线缆不能绷紧（留有一定余量应对支架变形），也不能过长（过长容易被卡住）。线缆穿越支架关节处用软管保护（如金属波纹管或PVC软管），防止反复弯折导致线缆断路。
连接器对接。插头和插座对接前检查接触件无损伤、密封圈完好、锁紧螺纹清洁。对接时对准键位（混合配置的极性防误插设计），推入到位后拧紧锁紧螺母。用扭矩扳手拧紧到规定力矩（M20螺纹典型力矩2到3牛米）。拧紧后检查是否有间隙——用手拉拽插头不应能拔出。
密封检查。安装后检查密封圈是否正确压紧——打开连接器尾部检查线缆引入格兰头是否拧紧，密封圈是否均匀压紧线缆外径。多余进线孔必须用金属堵件封堵（不能用塑料堵件）。用500V兆欧表测量绝缘电阻——各接触件之间及接触件与外壳之间大于100兆欧。
防松措施。井下振动环境会导致锁紧螺纹退扣。建议加装防松钢丝（通过连接器上的防松孔穿钢丝绑扎固定）或在螺纹上涂螺纹锁固胶（中强度型，可拆卸）。每次巡检时检查锁紧状态——用手拧螺母不应能转动为合格。
四、验收和投运
到货验收内容。检查产品外观无损伤，检查MA安标编号和有效期，检查产品合格证和质量保证书，抽查接触电阻（用微欧计测量应小于8毫欧），抽查绝缘电阻（用500V兆欧表测量应大于100兆欧），检查密封圈状态（表面光滑无裂纹弹性正常）。
安装后验收。检查所有连接器锁紧到位，检查线缆敷设路径合理无挤压风险，检查绝缘电阻全部合格，进行系统功能测试（控制器发送指令电磁阀响应正常，传感器反馈信号正常），记录安装位置和编号。
投运后巡检。每班次开始前目视检查连接器外观和锁紧状态，每周测量一次关键支架连接器的接触电阻和绝缘电阻，每月检查一次密封圈状态，每季度全面检查一次所有连接器。
五、与同类产品对比
矿用电液连接器与普通工业连接器的核心区别。第一，防爆认证——矿用连接器必须持有MA安标和Exibl防爆认证，普通工业连接器没有。第二，本安参数——矿用连接器额定电压36V电流3A受本安限制，普通工业连接器可达250V/10A以上。第三，密封材料——矿用连接器用NBR密封圈耐液压油，普通工业连接器多用硅胶密封圈。第四，接触件镀层——矿用连接器镀金层厚度0.2到0.8微米（耐井下腐蚀环境），普通工业连接器镀金层可能只有0.05到0.1微米。（GB 3836.1-2021标准对比分析）
参考标准：MT/T 1001-2006矿用电液控制系统通用技术条件、GB 3836.1-2021爆炸性环境通用要求、GB 3836.4-2021本质安全型i、MA煤矿安全标志认证技术规范、AQ 1043-2008矿用产品安全标志检测检验规范
常见问题
问：Exibl本安型连接器为什么额定电压只有36V？
答：本质安全型电路的安全原理是限制电压和电流，使电路在任何故障条件下产生的电火花能量低于甲烷气体的最小点火能量（0.28毫焦）。IEC 60079-11本质安全型标准通过点燃曲线确定了不同电压电流条件下的安全限值。DC36V/3A是经过本安计算和防爆认证机构测试确认的安全参数组合。超过这个参数，电路的电火花能量可能足以点燃甲烷气体，不能用本安型。如果系统需要更高电压或电流，需改用隔爆型Exd连接器（通过外壳承受爆炸压力不传播到外部）。
问：井下连接器密封圈多久换一次？
答：建议每2到3年更换一次密封圈，具体周期根据实际环境确定。丁腈橡胶密封圈在井下环境中（高湿度、液压油接触、温度变化）会逐渐老化——表现为表面裂纹、永久变形、弹性下降。如果密封圈有可见裂纹或永久变形必须立即更换。每次打开连接器检查时都应检查密封圈状态。密封圈必须用原厂配件，不同厂家密封圈尺寸公差和材料配方可能不同。
问：矿用电液连接器可以在采煤机截割部使用吗？
答：采煤机截割部环境更严苛（高振动、高粉尘、可能有淋水），通常用Exd隔爆型连接器而非Exibl本安型连接器。Exibl本安型适用于液压支架电液控制系统（控制信号和电磁阀驱动，功率较小）。采煤机截割部的电机供电和控制信号功率较大，本安型参数无法满足。电液连接器主要用于液压支架区域，不建议用在采煤机上。
问：连接器螺纹规格M20乘1.5和M20乘1.5G有什么区别？
答：M20乘1.5是公制螺纹，螺距1.5毫米。M20乘1.5G中的G可能表示管螺纹标准（G螺纹也称BSPP螺纹），两者螺纹参数不同不能互换。选型时确认设备面板安装孔的螺纹规格，选择匹配的连接器螺纹。如果规格不匹配强行拧入会损坏螺纹导致密封失效。科迎法电液连接器标准用M20乘1.5公制螺纹。
