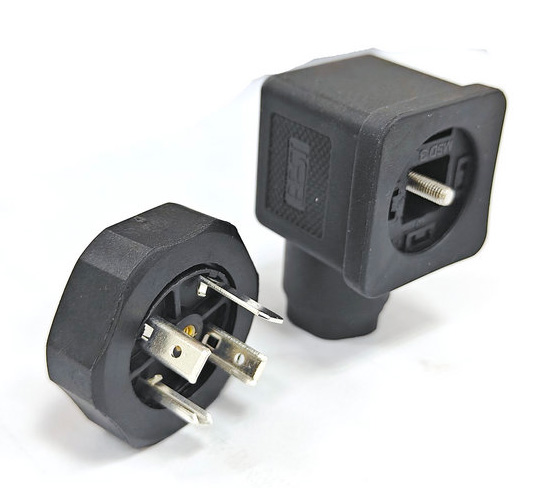

电磁阀连接器密封圈NBR和FKM怎么选？耐油性能、温度范围与密封可靠性对比

上海科迎法电气质量部在电磁阀连接器客诉分析中经常发现密封圈材质选错的问题。用户在液压油环境中用了NBR（丁腈橡胶）密封圈，几个月后密封圈溶胀变软失去弹性，连接器进水短路导致电磁阀失控。或者用户在高温环境中用了NBR密封圈，超过120摄氏度后密封圈硬化龟裂。这些问题的根因是不了解NBR和FKM（氟橡胶）两种密封圈材料的性能差异。太阳光模拟器等测试设备在高温环境下使用电磁阀控制气路时也涉及密封圈选型问题。



NBR丁腈橡胶：由丁二烯和丙烯腈共聚而成，丙烯腈含量18%到50%（含量越高耐油性越好但耐寒性越差）。工作温度范围负25到正120摄氏度（短期到130摄氏度）。硬度50到80邵氏A。拉伸强度大于15兆帕。断裂伸长率大于300%。NBR的优点是耐矿物油性能好（对液压油、机油、燃料油有良好抗性）、价格低、加工成熟。缺点是耐臭氧性差（臭氧会加速老化）、耐高温性差（超过120摄氏度迅速老化）。



FKM氟橡胶：含氟量65%到75%的弹性体。工作温度范围负20到正200摄氏度（短期到250摄氏度）。硬度60到90邵氏A。拉伸强度大于10兆帕。断裂伸长率大于200%。FKM的优点是耐高温性极好（200摄氏度长期使用）、耐油性和耐化学腐蚀性极强（耐绝大多数有机溶剂和酸碱）、耐臭氧性极好。缺点是价格高（约为NBR的8到15倍）、耐寒性差（低温下变硬失去弹性）、压缩永久变形偏大。





密封圈在油环境中会发生两种变化：体积膨胀（溶胀）和物理性能下降（硬度和拉伸强度降低）。溶胀率是核心指标——溶胀率小于10%可正常使用，10%到20%需评估，大于20%不建议使用。



液压油环境（ISO VG46液压油，70摄氏度，168小时）：NBR体积膨胀率3%到8%，FKM体积膨胀率1%到3%。两者都可使用，NBR在液压油中性能足够。（行业公开数据）



机油环境（SAE 5W-30机油，100摄氏度，168小时）：NBR体积膨胀率8%到15%，硬度和拉伸强度下降10%到20%。FKM体积膨胀率2%到5%，物理性能无明显变化。100摄氏度油环境NBR开始出现明显溶胀，FKM表现稳定。



燃油环境（柴油，25摄氏度，168小时）：NBR体积膨胀率5%到12%（低丙烯腈含量NBR溶胀更大）。FKM体积膨胀率1%到3%。柴油环境NBR可用但需选高丙烯腈含量牌号（50%以上），FKM完全无虑。



混合油环境（液压油加添加剂，80摄氏度，168小时）：NBR体积膨胀率15%到25%，物理性能显著下降。FKM体积膨胀率3%到8%，物理性能轻微下降。现代液压油含多种添加剂（极压剂、抗磨剂、抗氧化剂），部分添加剂对NBR有侵蚀作用，FKM抗侵蚀能力强。



结论：低温低油浓度环境NBR足够。中温（80到100摄氏度）或高油浓度环境建议FKM。含添加剂的液压油环境建议FKM。





低温性能：NBR脆性温度约负30到负40摄氏度（取决于丙烯腈含量），在负25摄氏度以下弹性下降。FKM脆性温度约负20到负25摄氏度，在负20摄氏度以下变硬。在低温环境（冷冻设备、北方冬季户外），NBR的耐寒性优于FKM。



高温性能：NBR在120摄氏度以上开始硬化龟裂，超过130摄氏度短时间即失效。FKM在200摄氏度可长期使用，250摄氏度短期可承受。在高温环境（蒸汽管道附近、发动机舱、热处理设备附近），FKM的耐热性远优于NBR。



温度循环环境：温度从负20到正100摄氏度循环（户外设备日间温差），NBR经过500次循环后弹性下降20%到30%，FKM经过1000次循环后弹性下降不到10%。温度循环环境下FKM寿命更长。





NBR分子链含双键，臭氧会攻击双键导致分子链断裂，表现为表面龟裂。户外环境臭氧浓度0.01到0.05ppm，NBR在户外3到5年出现明显龟裂。FKM分子链含氟原子保护双键，耐臭氧性极好，户外20年以上无明显老化。



紫外线也会加速NBR老化（紫外光能量打断分子链），FKM对紫外线稳定性好。户外设备面板安装的电磁阀连接器如果密封圈暴露在紫外线下，NBR需3到5年更换，FKM可10年以上不更换。





NBR适用场景：常温环境（负25到正100摄氏度）；矿物油环境（液压油、机油，温度低于80摄氏度）；室内或遮蔽环境（无阳光直射，臭氧浓度低）；预算有限的大批量应用。



FKM适用场景：高温环境（100到200摄氏度）；含添加剂的液压油环境；户外长期暴露环境（紫外线和臭氧）；化学腐蚀环境（接触酸碱溶剂）；高可靠性要求（不能停机的关键设备）。



成本对比：单个M12电磁阀连接器密封圈，NBR采购价约0.5到1元，FKM采购价约5到10元。FKM约为NBR的8到10倍。但考虑更换人工和停机成本：NBR在恶劣环境中2到3年需更换一次（更换人工约15到20元/次加停机损失），FKM可8到10年不更换。5年总成本：NBR约0.5加15加0.5加15等于31元（含2次更换），FKM约8到10元（不更换）。5年以上总成本FKM反而更低。



结论建议：常温室内矿物油环境选NBR经济合理。高温、户外、含添加剂油环境选FKM更可靠。关键设备和长期免维护场景无论环境如何选FKM。采购时在规格书中明确密封圈材料牌号和性能要求（如"FKM氟橡胶，硬度70正负5邵氏A，工作温度负20到正200摄氏度，耐油溶胀率小于5%"），避免供应商用低价NBR替代FKM。



参考标准：GB/T 528硫化橡胶拉伸性能测试、GB/T 1690耐液体性能测试、ISO 1817橡胶耐液体试验方法、GB/T 3512热空气老化试验





问：怎么从外观区分NBR和FKM密封圈？

答：很难从外观直接区分。两者都是黑色弹性体，外观几乎相同。简单方法：FKM密度大（1.8到2.0克每立方厘米），NBR密度小（1.2到1.3克每立方厘米），同样体积的密封圈FKM明显更重。用天平称重对比可初步判断。准确方法需做红外光谱分析（FTIR）或热重分析（TGA）。建议采购时要求供应商提供材料检测报告。



问：NBR密封圈在液压油中能用多久？

答：取决于油温和油品。常温（25到40摄氏度）矿物液压油环境NBR可用5到8年。80摄氏度液压油环境NBR约2到3年。100摄氏度以上液压油环境NBR不到1年。含极压添加剂的液压油（如含锌添加剂）在80摄氏度以上会加速NBR老化，寿命减半。建议每2年检查密封圈弹性和尺寸，发现溶胀超过10%或硬度下降超过10邵氏A时更换。



问：FKM密封圈有什么缺点？

答：三个主要缺点。第一，价格高，是NBR的8到10倍。第二，耐寒性差，负20摄氏度以下变硬失去弹性，不能在深冷环境使用（低于负30摄氏度需选低氟牌号或硅橡胶）。第三，压缩永久变形偏大，长期压缩后回弹不如NBR，在需要频繁拆装的场合密封可靠性可能下降。另外FKM在接触热水和蒸汽时（100摄氏度以上水蒸气）会加速老化，这种环境建议选EPDM（三元乙丙橡胶）。



问：电磁阀连接器密封圈老化了有什么症状？

答：四个可观察症状。第一，连接器对接时感觉松动（密封圈弹性下降压不紧）。第二，对接后用气压测试密封发现漏气（密封面不严密）。第三，拆开连接器看到密封圈变形（溶胀变粗或收缩变细、表面龟裂）。第四，设备运行中连接器内部进水或进油（密封完全失效）。出现任一症状应立即更换密封圈，不要等到进水短路才处理。



问：可以自己更换电磁阀连接器密封圈吗？

答：可以。更换步骤：第一步断开设备电源和气源。第二步拧开连接器锁紧螺母取下旧密封圈。第三步清洁密封圈安装槽（用无尘布擦拭，不可用棉纱防止纤维残留）。第四步安装新密封圈（涂少许硅油润滑便于装入，注意密封圈方向不可装反）。第五步对接连接器拧紧锁紧螺母（力矩0.6到0.8牛米）。第六步用气压测试密封性（0.2兆帕保持30秒无压降）。注意新密封圈必须与旧密封圈规格一致（内径外径截面直径相同），不同规格的密封圈不可替代。
