航空插头（圆形连接器）的型号从Y2到Y50，不同型号对应不同壳体尺寸、芯数配置和螺纹规格。型号数字越大壳体越大，可容纳的芯数越多。选错型号会导致接触件无法安装或壳体过大浪费空间。我们上海科迎法电气在航空插头的设计和选型方面积累了丰富经验。本文从设备设计工程师的选型角度出发，把型号命名规则、壳体尺寸和芯数对照、螺纹规格和选型方法讲清楚。

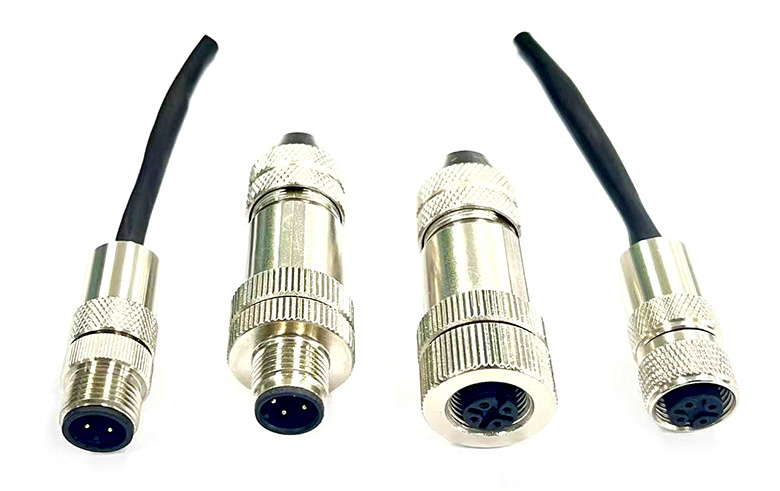

航空插头型号壳体尺寸和芯数对照及螺纹规格选型
一、航空插头型号命名规则
型号组成。航空插头型号通常由系列代号加壳体号组成，如Y2、Y3、Y4、Y6、Y8、Y12、Y16、Y20、Y24、Y28、Y32、Y40、Y50等。型号中的数字代表壳体尺寸号，数字越大壳体越大。
壳体号和尺寸的关系。壳体号对应壳体的螺纹连接尺寸。Y2壳体螺纹M12到M14，壳体外径约14到16毫米。Y3壳体螺纹M16，外径约18到20毫米。Y4壳体螺纹M18到M20，外径约22到24毫米。Y6壳体螺纹M24，外径约26到28毫米。Y8壳体螺纹M28，外径约30到32毫米。Y12壳体螺纹M36，外径约38到42毫米。Y16到Y20壳体螺纹M40到M48，外径约42到52毫米。Y24以上壳体螺纹M50以上，外径约55到70毫米。
尾码含义。型号后可能有尾码表示接触件类型和排列方式。如Y4-3Z表示4号壳体3芯直针。Y6-6K表示6号壳体6芯弯孔。尾码中的Z表示直针（直式针形接触件），W表示弯针（弯式针形接触件），K表示孔形接触件。数字表示芯数。
二、壳体尺寸和芯数对照
小壳体号（Y2到Y4）。Y2壳体可容纳2到3芯（小芯数接触件，额定电流5到10A）。Y3壳体可容纳3到5芯。Y4壳体可容纳3到7芯。小壳体适合信号传输和低功率电源传输。
中等壳体号（Y6到Y12）。Y6壳体可容纳4到12芯（中等芯数，额定电流3到5A）。Y8壳体可容纳6到19芯。Y12壳体可容纳8到37芯。中等壳体适合多芯信号传输和中等功率电源传输。
大壳体号（Y16到Y24）。Y16壳体可容纳10到42芯。Y20壳体可容纳14到55芯。Y24壳体可容纳20到61芯。大壳体适合多回路信号集成和大功率电源传输。
特大壳体号（Y28到Y50）。Y28壳体可容纳27到85芯。Y32壳体可容纳31到104芯。Y40壳体可容纳40到128芯。Y50壳体可容纳50到150芯。特大壳体适合大规模信号集成和工业控制系统。
三、螺纹规格和安装方式
螺纹连接。航空插头通过壳体上的螺纹（公制螺纹M系列）连接插头和插座。插头壳体有外螺纹，插座壳体有内螺纹（或反之），拧紧螺纹实现连接和锁紧。螺纹规格随壳体号增大而增大。
螺纹规格对照。Y2到Y3螺纹M12到M16（螺距1到1.5毫米）。Y4到Y6螺纹M18到M24（螺距1.5毫米）。Y8到Y12螺纹M28到M36（螺距1.5到2毫米）。Y16以上螺纹M40以上（螺距1.5到2毫米）。
安装方式。面板安装（插座固定在设备面板上，插头可拆卸）。电缆安装（插头和插座都连接电缆，可拆卸对接）。螺纹安装力矩按壳体号确定，如Y4约0.5到1牛米，Y12约2到3牛米。
四、接触件类型和额定参数
接触件类型。针形接触件（公针，凸出式）和孔形接触件（母孔，凹入式）。插头通常用针形，插座用孔形（或反之，看具体型号定义）。接触件材料为铜合金镀金或镀银。
额定电流。小壳体号（Y2到Y4）接触件额定电流5到10A（大芯径接触件可达16A）。中等壳体号（Y6到Y12）额定电流3到5A。大壳体号（Y16以上）小芯径接触件额定电流1到3A，大芯径接触件额定电流10到25A。
额定电压。小壳体号额定电压250V到400V。中等壳体号额定电压250V到500V。大壳体号额定电压250V到630V。绝缘耐压通常额定电压的2到3倍。
接触电阻。铜合金镀金接触件接触电阻不大于5毫欧（大芯径）到10毫欧（小芯径）。
五、选型方法
确认芯数。按需要传输的信号回路数加电源回路数确定芯数。信号每路1芯，电源正负各1芯，接地1芯。如5路信号加1路电源（2芯）加1芯接地共8芯，选Y6壳体（8芯配置）。
确认电流。按最大工作电流选择接触件规格。大电流（10A以上）选大芯径接触件（需要大壳体号）。小电流（1A以下）选小芯径接触件（可用小壳体号）。
确认电压。按工作电压选择额定电压。250V以下选标准型号。250V到500V选高压型。500V以上选特高压型。
确认安装方式。设备面板固定选面板安装插座加电缆插头。电缆对接选双电缆型。确认面板开孔尺寸和安装螺纹。
确认防护等级。一般工业环境选IP40到IP50（防接触和防尘）。潮湿或户外环境选IP67。水下环境选IP68。
确认壳体材质。一般工业选锌合金镀镍。腐蚀环境选不锈钢。轻量化选铝合金。非屏蔽选工程塑料。
六、常见选型错误
错误一壳体号过大。5芯信号选Y12壳体（可容纳37芯），壳体过大浪费空间和增加重量。应按芯数选最小可容纳的壳体号，5芯选Y4即可。
错误二电流与接触件不匹配。10A电流选小芯径接触件（Y4 5芯接触件额定3A），过载发热。应选大芯径接触件或减少芯数增大接触件截面积。
错误三防护等级不足。户外环境选IP40连接器，雨水进入导致短路。户外选IP67以上。
选型总结。航空插头选型的关键是确认芯数、电流和壳体号对应关系。按芯数选最小可容纳壳体号。我们科迎法电气提供Y2到Y50全型号航空插头，同时提供太阳光模拟器等光电检测设备，欢迎咨询选型。
