M12插座按安装方式分为PCB焊接型（焊板型T）和面板安装型（焊线型Q）。焊板型引脚直接焊接到PCB电路板上，焊线型引脚通过焊锡连接电缆线芯。两种安装方式的引脚结构、焊接工艺和应用场景完全不同。我们上海科迎法电气在M12插座的设计和安装工艺方面积累了丰富经验。本文从设备设计工程师的选型角度出发，把焊板型和焊线型的引脚结构、焊接工艺、安装方式和选型方法讲清楚。

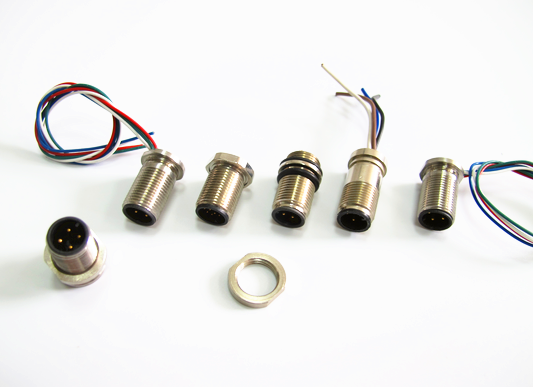

M12插座PCB焊接和面板安装怎么选？
一、M12插座焊板型（T）的引脚结构
焊板型（T，PCB直插引脚）插座的尾部引脚为直插圆柱形，设计用于直接插入PCB电路板的过孔中焊接。
引脚形状。焊板型引脚为圆柱形直脚（直径0.8到1.0毫米，长度3到5毫米），引脚间距按PCB设计标准（通常M12插座引脚间距M2.5或M3螺纹孔间距）。引脚数量与芯数对应（4芯插座4个引脚，8芯插座8个引脚）。
引脚排列。焊板型插座的引脚排列有两种：圆形排列和D形排列。圆形排列引脚等间距分布在圆周上（直径约8到10毫米），D形排列引脚排成两排（适合PCB边缘安装）。
PCB过孔。PCB上对应引脚位置的过孔直径1.0到1.2毫米（比引脚大0.2毫米便于插入）。过孔金属化（PTH）确保上下层电气连接。
焊板型引脚的优势。第一是与PCB直接焊接，不需要中间转接线缆，信号路径短，可靠性高。第二是引脚位置固定，适合自动化焊接（波峰焊或回流焊）。第三是适合高密度PCB集成，节省空间。
二、M12插座焊线型（Q）的引脚结构
焊线型（Q，焊杯引脚）插座的尾部引脚为焊杯形状（空心圆柱），设计用于将线芯插入焊杯中用焊锡焊接。
引脚形状。焊线型引脚为焊杯形（外径1.5到2.0毫米，内径0.8到1.0毫米，长度5到8毫米）。焊杯有一个开口（V形或U形开口）便于线芯插入和焊锡流入。引脚数量与芯数对应。
引脚排列。焊线型引脚排列较自由，不限定PCB过孔位置。引脚间距较大（便于手工焊接操作），通常间距3到5毫米。
线芯焊接。将电缆线芯剥皮（露出5到8毫米铜丝），插入焊杯中用焊锡焊接。焊锡填充焊杯和线芯之间的间隙，形成可靠的电气连接。
焊线型引脚的优势。第一是不需要PCB电路板，直接连接电缆。第二是适合现场接线，不需要PCB设计。第三是引脚间距大，便于手工焊接。第四是适合面板安装（插座固定在设备面板上，电缆从面板内侧焊接）。
三、焊接工艺对比
焊板型焊接工艺。焊板型插座使用波峰焊或手工焊接固定在PCB上。波峰焊工艺：将插座引脚插入PCB过孔，PCB通过波峰焊机，焊锡波峰接触引脚底部，焊锡填充过孔形成焊点。焊接温度260到270摄氏度，焊接时间3到5秒。手工焊接：用烙铁逐点焊接引脚，焊接温度350到380摄氏度，每点焊接时间2到3秒。
焊线型焊接工艺。焊线型插座使用手工焊接连接电缆。焊接步骤：第一步将电缆线芯剥皮5到8毫米。第二步将线芯插入焊杯。第三步用烙铁加热焊杯，送入焊锡丝填充焊杯。第四步冷却后检查焊点。焊接温度350到380摄氏度，每点焊接时间3到5秒。
焊接质量对比。焊板型波峰焊的焊点质量一致性好（机器控制），焊线型手工焊接质量依赖操作者技能。焊板型焊点可靠性高于焊线型（焊点面积大、填充均匀）。
焊接效率对比。焊板型波峰焊一次焊接所有引脚（批量焊接），效率高。焊线型手工焊接逐点操作，效率低。大批量生产选焊板型波峰焊。小批量或定制选焊线型手工焊。
四、安装方式对比
焊板型安装方式。焊板型插座直接焊接在PCB上，PCB安装在设备内部。插座法兰从PCB穿出设备面板（PCB上开孔对应插座法兰尺寸），面板外侧露出插座接口。安装方式为板后安装（PCB和插座在面板内侧，接口露出面板外侧）。
焊线型安装方式。焊线型插座通过螺纹和螺母固定在设备面板上。安装方式有两种：后面板安装（从面板后方穿入，面板内侧用螺母锁紧）和前面板安装（从面板前方穿入，面板外侧用螺母锁紧）。电缆从面板内侧焊接连接。
安装空间对比。焊板型需要PCB在面板内侧，占用PCB空间。焊线型不需要PCB，但需要面板内侧有焊接和电缆弯曲空间。
维护便利性。焊线型可以单独更换插座（松开螺母取下插座，重新焊接电缆）。焊板型更换插座需要拆下PCB并重新焊接（拆卸困难）。维修便利性焊线型优于焊板型。
五、选型要点
确认集成方式。如果设备内部有PCB电路板，传感器接口直接集成在PCB上，选焊板型。如果设备内部没有PCB或传感器接口不在PCB上，选焊线型。
确认焊接工艺。有波峰焊设备的大批量生产选焊板型波峰焊。没有波峰焊设备或小批量生产选焊线型手工焊。
确认安装空间。PCB空间充裕选焊板型。面板内侧空间充裕选焊线型。
确认维护需求。需要单独更换插座的选焊线型。不需要更换（一次性安装）选焊板型。
确认法兰类型。焊板型有菱形法兰（防旋转，适合PCB集成）和扁法兰。焊线型有扁法兰和六方法兰。菱形法兰适合PCB，六方法兰适合面板。
确认芯数和编码。焊板型和焊线型都覆盖2到17芯，A到S编码。选型时确认对接设备的芯数和编码。
六、使用注意事项
焊接温度控制。焊板型波峰焊温度260到270摄氏度，过高温度会损坏插座绝缘体（PA66熔点约260摄氏度）。焊线型手工焊接温度350到380摄氏度，加热时间不超过5秒，避免热量传导到绝缘体导致变形。
焊接后检查。焊板型检查焊点是否饱满、有无桥连（相邻引脚焊锡连通）。焊线型检查线芯是否完全插入焊杯、焊锡是否填充均匀。
绝缘电阻测试。焊接后用万用表测量相邻引脚间绝缘电阻，确认大于500兆欧。焊接温度过高可能导致绝缘体碳化，降低绝缘电阻。
密封圈安装。面板安装的焊线型插座需要安装O型密封圈，确保面板和插座之间密封。密封圈位置和方向正确，压缩量15到35百分比。
电缆应力释放。焊线型插座的电缆需要用固定夹固定，防止拉扯导致焊点脱落。电缆弯曲半径不小于电缆外径的6倍。
选型总结。M12插座选型的关键是确认集成方式和焊接工艺。有PCB选焊板型波峰焊，无PCB选焊线型手工焊。我们科迎法电气提供焊板型和焊线型M12插座全规格产品线，欢迎咨询选型。
