太阳光模拟器光谱匹配度是IEC 60904-9标准评定的第一个核心维度，衡量模拟器光谱与AM1.5G标准太阳光谱的吻合程度。光谱匹配度直接影响光伏电池测试中短路电流的准确度，特别是对于光谱响应陡峭的薄膜电池和钙钛矿电池。我们上海科迎法电气在太阳光模拟器光谱测量和校准方面积累了丰富经验。本文从光伏测试人员的角度出发，把光谱匹配度定义、六波段划分、测试方法和校准技巧讲清楚。
太阳光模拟器光谱匹配度怎么测？
一、AM1.5G标准光谱
AM1.5G定义。AM1.5G是大气质量1.5全球（Air Mass 1.5 Global）的缩写，表示太阳光穿过1.5倍大气层厚度后的全球水平辐照度光谱。AM1.5G是IEC 60904-3标准定义的标准测试光谱，用于光伏电池效率标称。

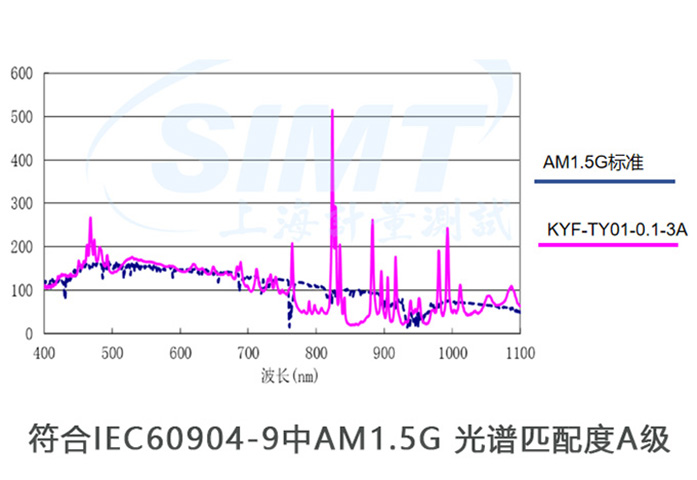

AM1.5G光谱分布。AM1.5G光谱从280纳米到4000纳米连续分布，总辐照度1000瓦每平方米。在400到1100纳米范围（光伏电池响应范围），各波段能量百分比为：400到500纳米约百分之18.5，500到600纳米约百分之20.2，600到700纳米约百分之18.2，700到800纳米约百分之14.8，800到900纳米约百分之12.2，900到1100纳米约百分之16.1。
光谱匹配的含义。太阳光模拟器光谱与AM1.5G标准光谱在六个波段内的能量百分比偏差越小，光谱匹配度越高。A级匹配度要求各波段偏差在正负2百分比以内（以标准百分比为基准的偏差），B级正负5百分比，C级正负10百分比。
二、六波段划分原理
为什么分六个波段。IEC 60904-9标准将400到1100纳米分为六个波段，每个波段宽度约100纳米（最后一个波段200纳米）。六波段划分的原理是每个波段对应光伏电池光谱响应的不同区域，确保模拟器光谱在各区域都与标准光谱匹配。
400到500纳米（蓝光段）。对应光伏电池光谱响应的蓝光区域。晶硅电池在蓝光段响应中等。薄膜电池（非晶硅）在蓝光段响应高。钙钛矿电池在蓝光段响应高。蓝光段能量偏高会导致非晶硅和钙钛矿电池短路电流偏高。
500到600纳米（绿光段）。对应光谱响应的绿光区域。晶硅电池在绿光段响应高（晶硅光谱响应峰值在500到600纳米）。绿光段能量偏差对晶硅电池测试结果影响大。
600到700纳米（红光段）。对应光谱响应的红光区域。晶硅电池在红光段响应高。红光段能量偏差影响晶硅电池测试结果。
700到800纳米（深红段）。对应光谱响应的深红区域。晶硅电池在深红段响应中等。深红段能量偏差影响晶硅电池测试结果。
800到900纳米（近红外段一）。对应光谱响应的近红外区域。晶硅电池在近红外段响应高（晶硅光谱响应在近红外段有第二个峰值）。近红外段能量偏差影响晶硅电池测试结果。
900到1100纳米（近红外段二）。对应光谱响应的近红外末端。晶硅电池在900到1100纳米响应快速下降（带隙约1100纳米）。近红外段二能量偏差对晶硅电池测试结果影响相对小。
三、光谱匹配度测试方法
测试设备。光谱匹配度测试需要光谱仪。光谱仪类型有CCD阵列光谱仪（快速测量，适合稳态和瞬态）和扫描式光谱仪（精度高但慢）。光谱仪波长范围覆盖400到1100纳米，波长精度正负0.5纳米，光谱分辨率优于2纳米。
测量步骤。第一步预热模拟器15到30分钟（稳态）或闪光5到10次（瞬态）。第二步将光谱仪探头放在光斑中心，与测试面距离一致。第三步采集模拟器光谱（400到1100纳米）。第四步将模拟器光谱与AM1.5G标准光谱对比，计算六个波段各波段的能量百分比。第五步计算各波段偏差百分比，评定光谱匹配度等级。
能量百分比计算。对于每个波段，计算模拟器在该波段内的积分能量占总能量（400到1100纳米积分）的百分比。将此百分比与AM1.5G标准光谱对应波段的百分比比较，计算偏差。
偏差计算。偏差等于（模拟器波段百分比减标准波段百分比）除以标准波段百分比乘百分之100。例如模拟器400到500纳米能量百分比百分之20，标准百分之18.5，偏差等于（20减18.5）除以18.5乘百分之100等于百分之8.1。B级要求偏差正负5百分比以内，此例偏差百分之8.1超过B级，为C级。
四、光谱匹配度的影响因素
光源类型。氙灯光谱接近AM1.5G，但800到1000纳米有氙原子特征谱线导致近红外段能量偏高。LED光源由多通道合成，各通道波长和光强可调，理论上可精确匹配AM1.5G，但受LED波长选择和通道数量限制。金卤灯（HMI）光谱在可见段接近AM1.5G但紫外和近红外段偏差大。
滤光片。AM1.5G滤光片用于调整氙灯光谱使其更接近标准。滤光片抑制氙灯在近红外段的特征谱线，提高近红外段光谱匹配度。滤光片的质量和安装角度影响光谱匹配度。
灯泡老化。氙灯使用过程中石英管壁solarization（变黄褐色）降低紫外透过率，导致400到500纳米（蓝光段）能量偏低。灯泡使用500小时后蓝光段可能偏差百分之10以上。定期更换灯泡保持光谱匹配度。
光学系统。反射镜的反射率光谱特性（不同波长反射率不同）会改变光斑光谱。反射镜镀膜老化导致反射率光谱变化。积分球内壁反射率光谱特性也会影响光斑光谱。
环境温度。LED光源的波长和光强随温度漂移，环境温度变化导致光谱匹配度变化。氙灯的放电特性受温度影响较小。
五、光谱校准技巧
技巧一滤光片调整。更换或调整AM1.5G滤光片改善光谱匹配度。如果近红外段能量偏高，增加近红外衰减滤光片。如果蓝光段能量偏低，更换石英管壁更新的灯泡或调整滤光片蓝光透过率。
技巧二LED通道调节。LED太阳光模拟器通过调节各波长通道电流，精确控制各波段能量百分比。使用光谱仪实时监测合成光谱，反馈调整各通道电流，使六个波段偏差都在正负2百分比以内（A级）。
技巧三灯泡位置调整。氙灯在反射镜中的位置影响光斑光谱。电弧偏离焦点可能导致某些波段能量不均匀。微调灯泡位置改善光谱匹配度。
技巧四反射镜清洁。反射镜表面灰尘或氧化改变反射率光谱，影响光斑光谱。定期用专用清洁液和无尘布清洁反射镜，保持反射率光谱特性。
技巧五定期校准。建议每月或每使用200到500小时后用光谱仪重新测量光谱匹配度。如果从A级降到B级以下，检查灯泡老化、滤光片状态和反射镜清洁度，必要时更换。
六、光谱匹配度选型要点
确认标准要求。认证检测选A级光谱匹配度。产线分选选B级。粗略筛查选C级。
确认光源类型。氙灯加AM1.5G滤光片可达A级或B级光谱匹配度。LED多通道光源可达A级（20通道以上）。金卤灯通常B级或C级。
确认光谱范围。标准光谱匹配度评定范围400到1100纳米。如需紫外段（280到400纳米），确认模拟器紫外段光谱匹配度。如需近红外延伸（到1200或1400纳米），确认模拟器近红外延伸段光谱。
确认定期校准能力。选型时确认厂家提供光谱校准服务和光谱仪配置。部分高端模拟器内置光谱仪实时监测光谱。
选型总结。太阳光模拟器光谱匹配度选型的关键是确认等级要求和光源类型。认证检测选A级，产线分选选B级。我们科迎法电气提供A级和B级光谱匹配度的太阳光模拟器全规格产品线，欢迎咨询选型。
