太阳光模拟器辐照度均匀度是IEC 60904-9标准评定的三个核心维度之一，衡量测试面上光强分布的均匀程度。均匀度直接影响光伏电池IV曲线测试的准确度，尤其是短路电流的测量精度。我们上海科迎法电气在太阳光模拟器均匀度测量和光斑校准方面积累了丰富经验。本文从光伏测试人员的角度出发，把均匀度定义、测试方法、测量网格布局和光斑校准技巧讲清楚。
太阳光模拟器辐照度均匀度怎么测？
一、辐照度均匀度的定义和标准要求
均匀度定义。IEC 60904-9标准定义辐照度均匀度为指定测试面积内辐照度最大值与最小值的偏差百分比。计算公式为均匀度等于（最大值减最小值）除以（最大值加最小值）乘百分之100。均匀度值越小表示光斑越均匀。
标准等级。A级均匀度不大于正负2百分比（即最大值与最小值偏差不超过百分之4）。B级不大于正负5百分比（偏差不超过百分之10）。C级不大于正负10百分比（偏差不超过百分之20）。
均匀度对测试结果的影响。光伏电池的短路电流与辐照度成正比。如果光斑均匀度为正负5百分比（B级），电池片不同位置的辐照度差异可达百分之10，短路电流测量误差约百分之5。对于效率标称值精度要求百分之0.1的认证检测，A级均匀度（正负2百分比）是必须的。
有效测试面积。均匀度是在指定测试面积内评定的。测试面积越大，均匀度越差。厂家标注的均匀度等级对应特定的测试面积，如A级均匀度在50毫米乘50毫米面积内。选型时确认均匀度等级对应的测试面积是否覆盖样品尺寸。
二、均匀度测试方法
测试设备。均匀度测试需要辐射计或标准电池。辐射计（热电堆型）对光谱不敏感，测量总辐照度，适合均匀度测试。标准电池对光谱敏感，但短路电流与辐照度成正比，也适合均匀度测试。辐射计精度通常正负2百分比到正负5百分比，标准电池精度正负1百分比到正负2百分比。

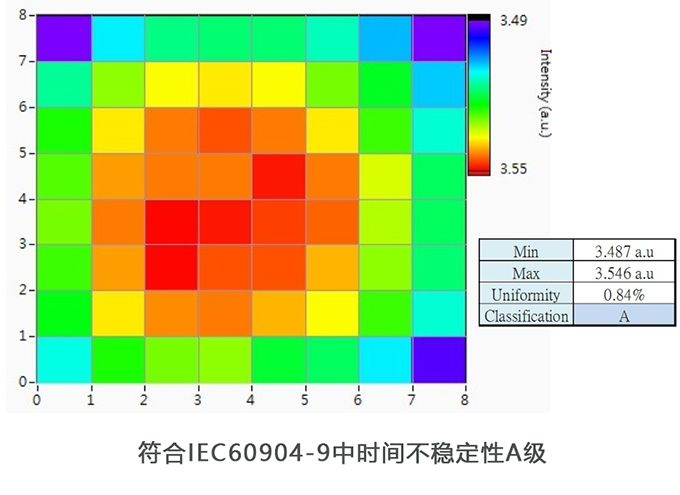

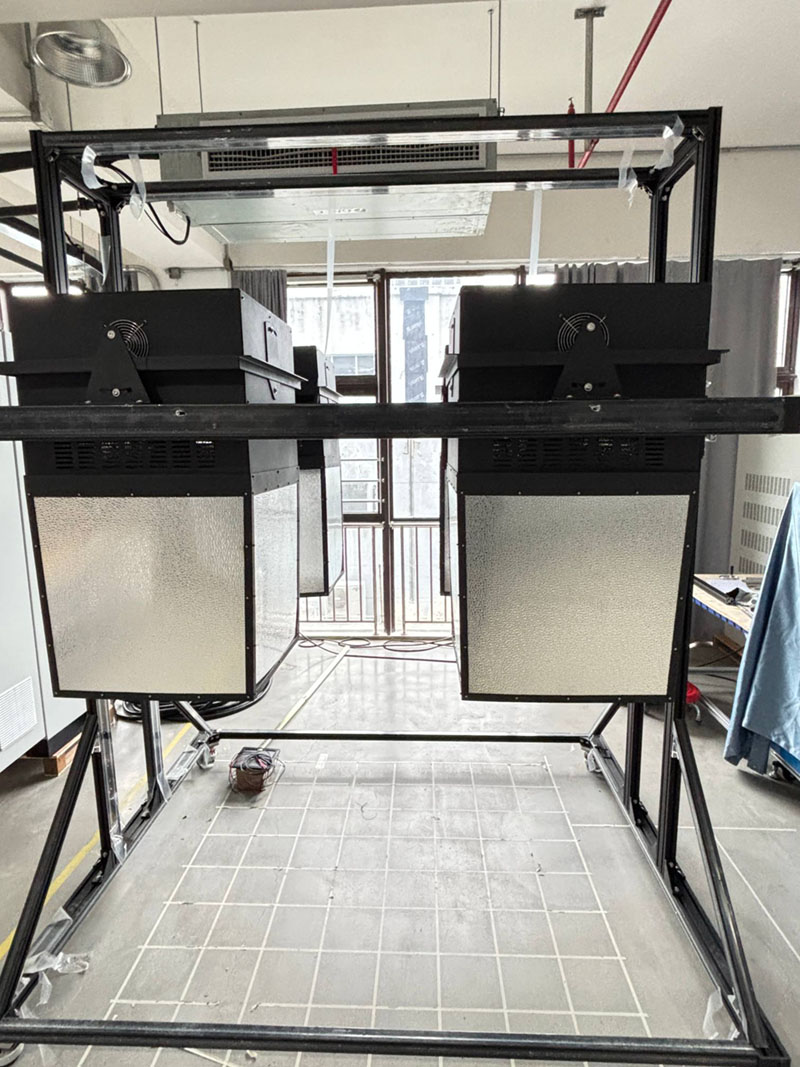

测量网格布局。在测试面积内按网格分布测量点。IEC 60904-9标准建议的网格点数取决于测试面积尺寸。50毫米乘50毫米面积选9点网格（3乘3）。100毫米乘100毫米选16点网格（4乘4）。200毫米乘200毫米选25点网格（5乘5）。1米乘2米选49点或81点网格。
网格布局原则。网格均匀分布在整个测试面积内，包括中心和边缘点。边缘点距离测试面积边界约10毫米（不放在最边缘，因为边缘辐照度衰减快）。网格点数越多测量越精确但耗时越长。
测量步骤。第一步预热模拟器15到30分钟（稳态）或闪光5到10次（瞬态）。第二步将辐射计或标准电池放在第一个网格点，记录辐照度值。第三步移动到下一个网格点，记录辐照度值。第四步重复直到所有网格点测量完毕。第五步找出最大值和最小值，计算均匀度。
注意事项。测量时辐射计或标准电池的感光面与测试面平行，距离一致。每次测量前确认光强稳定（稳态模拟器）或闪光一致（瞬态模拟器）。测量环境无外部光源干扰。测量期间模拟器光强不漂移。
三、均匀度测量常见问题
问题一网格点数不足。在200毫米乘200毫米面积上只用9点网格，可能遗漏局部不均匀区域。大面积需要更多网格点（25点以上），确保捕捉局部辐照度变化。
问题二边缘点位置不当。边缘点放在测试面积最外边界，辐照度衰减严重，均匀度计算结果偏差。边缘点应距离边界约10毫米，在有效照射区内。
问题三辐射计位置不一致。每次移动辐射计时感光面高度或角度变化，导致测量值偏差。使用固定支架确保辐射计感光面与测试面平行且高度一致。
问题四光强漂移。稳态模拟器在多点测量期间光强缓慢漂移，导致各点测量值不一致。测量期间定期回到中心点验证光强，如有漂移需要校正。
问题五温度影响。标准电池的温度系数约0.04百分比每摄氏度（晶硅），温度变化10度导致电流变化百分之0.4。测量期间标准电池温度变化影响测量精度。使用恒温标准电池或记录温度进行修正。
四、光斑均匀度的影响因素
光源类型。短弧氙灯近似点光源，通过反射镜和透镜形成光斑，光斑中心强边缘弱，均匀度取决于光学系统。LED阵列面光源，各LED发光叠加形成光斑，天然均匀性好于单点光源。
光学系统。反射镜的设计（椭面反射镜或抛物面反射镜）影响光斑均匀度。积分球通过多次反射实现高均匀度但光损失大。复眼透镜阵列将光源分成多个子光束叠加提高均匀度。光学系统的质量决定均匀度上限。
光斑尺寸。光斑越大均匀度越差。小光斑（25到50毫米）容易达到A级均匀度。大光斑（500毫米以上）达到B级均匀度都需要复杂光学系统。
光源到测试面距离。距离越远光斑越大但辐照度越低。在某个距离范围内均匀度最佳（光学系统的设计焦距），偏离最佳距离均匀度下降。
滤光片。滤光片（AM1.5G滤光片或中性密度滤光片）可能影响光斑均匀度。滤光片如果厚度不均匀或安装角度不当，会引入不均匀性。
五、光斑均匀度校准技巧
技巧一光学系统调整。调整反射镜位置和角度，使光斑中心对准测试面中心。调整透镜位置改变光斑聚焦状态，在最佳焦距处均匀度最好。调整时用辐射计实时监测均匀度变化。
技巧二光源位置微调。短弧氙灯的电弧位置可能偏离反射镜焦点，导致光斑偏移和不均匀。微调灯泡位置使电弧在反射镜焦点上，改善均匀度。
技巧三积分球使用。在光源和测试面之间加入积分球，光线在积分球内多次反射形成均匀光。积分球可以将B级均匀度提升到A级，但光损失约百分之50到70（需要增加光源功率补偿）。
技巧四复眼透镜阵列使用。复眼透镜阵列（fly's eye lens）由多个小透镜组成，将光源分成多个子光束叠加。每个子光束覆盖整个测试面积，叠加后均匀度显著提高。复眼透镜比积分球光损失小。
技巧五挡光板使用。在光斑过强的区域放置挡光板（中性密度衰减片或金属网），降低该区域辐照度，使整个光斑均匀。挡光板需要精确放置和调整，适合微调均匀度。
技巧六多点光强校准。在测试面上多点测量光强，找到过强和过弱区域。在过强区域加挡光板，在过弱区域调整光学系统增加光强。反复测量和调整，直到均匀度达到目标等级。
六、均匀度定期验证
验证频率。建议每月或每使用200到500小时后重新测量均匀度。光学系统污染、反射镜老化或灯泡位置漂移会导致均匀度下降。
验证条件。验证时使用与初始评定相同的网格布局和测量设备，确保结果可比。记录每次验证的均匀度值和测量条件。
均匀度退化处理。如果均匀度从A级降到B级，检查光学系统是否有污染或老化。清洁光学元件或更换反射镜。如果灯泡老化导致光斑不均匀，更换灯泡。重新校准均匀度到目标等级。
选型总结。太阳光模拟器均匀度选型的关键是确认测试面积和均匀度等级。小面积精确测试选A级，大面积产线测试选B级。定期验证均匀度确保测试精度。我们科迎法电气提供A级和B级均匀度的太阳光模拟器全规格产品线，欢迎咨询选型。
