防水连接器IP67和IP68是两种常见防护等级，IP67防短时浸水（1米水深30分钟），IP68防连续浸水（持续水下工作）。两者看似只差一级，但密封原理、测试条件和应用场景差异显著。选错防护等级会导致连接器在潮湿或水下环境中进水短路。我们上海科迎法电气在防水连接器的设计和密封技术方面积累了丰富经验。本文从设备设计工程师的选型角度出发，把IP67和IP68的区别、密封原理、测试方法和选型要点讲清楚。

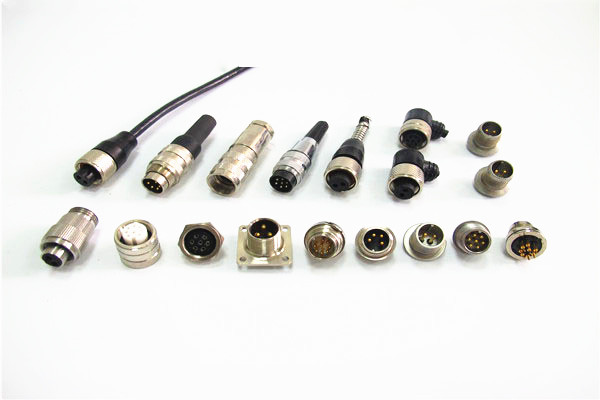

防水连接器IP67和IP68水下和潮湿环境选型及密封原理对比
一、IP防护等级体系
IP（Ingress Protection）防护等级由国际标准IEC 60529定义，由两位数字组成。第一位数字表示防尘等级（0到6），第二位数字表示防水等级（0到9）。
防尘等级（第一位数字）。0无防护。1防大于50毫米。2防大于12.5毫米。3防大于2.5毫米。4防大于1毫米。5防尘（不能完全防止灰尘进入，但不影响运行）。6尘密（完全防尘）。
防水等级（第二位数字）。0无防护。1防垂直滴水。2防15度倾斜滴水。3防淋水（60度角淋水）。4防溅水（任何方向溅水）。5防喷水（6.3毫米喷嘴任何方向）。6防猛烈喷水（12.5毫米喷嘴任何方向）。6K防猛烈喷水（高压）。7防短时浸水（1米水深30分钟）。8防连续浸水（按厂家规定条件持续水下）。9防高温高压喷水。
IP67和IP68的区别。第一位都是6（完全防尘）。第二位7是短时浸水（1米30分钟），8是连续浸水（持续水下，深度和时间按厂家规定）。IP68的防水能力远高于IP67。
二、IP67防水连接器
IP67定义。完全防尘（无灰尘进入）。防短时浸水（浸入1米深水中30分钟，水不进入或不产生有害影响）。IP67适合偶尔短时浸水的环境，不适合持续水下工作。
IP67密封原理。径向密封：电缆和壳体之间通过O型密封圈压紧密封。密封圈截面被压缩15到35百分比，均匀包裹电缆外径。轴向密封：壳体两半之间通过端面O型密封圈密封。插合面密封：连接器插头和插座插合时，插合面通过密封圈密封。
IP67密封材料。FKM氟橡胶（耐温零下20到正200摄氏度，耐油耐化学性好）是标准配置。EPDM（耐水蒸气和酸碱）适合热水环境。硅胶（耐温零下60到正200摄氏度）适合极低温环境。NBR丁腈橡胶（耐油但不耐高温）适合成本敏感应用。
IP67应用场景。户外设备（偶尔淋雨或短时积水）、设备清洗环境（冲洗时短时溅水但不持续浸水）、食品加工（冲洗环境）、港口设备（潮湿但非水下）。
IP67的局限性。IP67只保证短时浸水（30分钟），超过30分钟或水深超过1米可能进水。不保证持续水下工作的密封性。如果设备需要在水中长期工作，IP67不够。
三、IP68防水连接器
IP68定义。完全防尘。防连续浸水（按厂家规定的条件持续水下工作，通常深度大于1米，时间长期）。IP68的具体条件由厂家规定，如水深5米持续工作、水深10米持续30天等。
IP68密封原理。IP68的密封原理与IP67类似（径向密封加轴向密封加插合面密封），但密封设计更严格。密封圈数量更多（可能双道密封圈），压缩量更大，密封圈材料耐老化性能更好。壳体壁厚更厚，抗水压变形能力更强。电缆密封采用多层密封（橡胶密封圈加灌封胶）。
IP68的特殊设计。第一双道密封圈。在径向密封位置设置两道O型密封圈，即使第一道密封失效第二道仍密封。第二灌封密封。在连接器内部电缆和接触件之间灌注环氧树脂或硅胶灌封胶，完全填充间隙。第三金属壳体。塑料壳体在水压下可能变形，金属壳体（不锈钢或黄铜）抗变形能力强。第四电缆密封套。使用专门的电缆密封套（如M型防水格兰头），而非简单的O型圈。
IP68应用场景。水下设备（水下传感器、水下照明、水下机器人）、地下设备（地下管线监测、地下水表）、深井设备（深井泵、井下传感器）、海洋设备（海水环境长期工作）。
IP68的测试条件。IP68的测试条件由厂家规定，常见测试条件：水深1到10米持续30分钟到30天，或水深大于10米持续工作。测试时将连接器放入水压罐中加压到规定水深压力，保持规定时间后检查内部是否进水。
四、IP67和IP68的对比选型
防水能力。IP67防短时浸水（1米30分钟），IP68防连续浸水（持续水下）。需要长期水下工作选IP68，偶尔浸水选IP67。
密封设计。IP67单道密封圈，IP68双道密封圈加灌封密封。IP68的密封设计更复杂更可靠。
壳体材质。IP67可用塑料壳体，IP68通常需要金属壳体（抗水压变形）。塑料壳体在深水中可能变形导致密封失效。
成本。IP68的成本高于IP67百分之50到百分之200（更复杂的密封设计、金属壳体、更严格测试）。
电缆要求。IP67使用普通防水电缆（PVC或PUR护套），IP68需要专用水下电缆（更厚的护套、更好的防水性）。
五、防水连接器选型要点
确认水深和时间。短时浸水（30分钟内、1米以内）选IP67。持续水下工作选IP68。确认厂家规定的IP68具体条件（水深和时间）是否满足应用需求。
确认水质。淡水和海水环境不同。海水环境需要不锈钢壳体和耐海水密封圈（FKM或FFKM）。淡水环境可以用黄铜壳体和EPDM密封圈。
确认压力。水深每增加10米增加1个大气压（约100千帕）。深水环境需要壳体承受外部水压。确认壳体的耐压等级。
确认电缆密封。电缆外径和密封圈规格必须匹配。电缆外径公差正负0.5毫米。使用防水电缆（护套材料PVC、PUR或氯丁橡胶）。
确认温度。低温环境选硅胶密封圈（耐零下60摄氏度）。高温环境选FKM氟橡胶（耐正200摄氏度）。温度变化大的环境选低压缩永久变形材料。
确认化学环境。油污环境选FKM氟橡胶（耐油）。酸碱环境选EPDM（耐酸碱）。强腐蚀环境选FFKM全氟弹性体。
六、使用维护注意事项
密封圈检查。定期检查O型密封圈是否有老化、变形、裂纹或磨损。密封圈老化是防水连接器进水的主要原因。建议每1到2年更换密封圈。
电缆检查。电缆护套破损会导致水沿电缆进入连接器内部。定期检查电缆护套完整性，发现破损及时更换电缆或用防水胶带修补。
插合检查。连接器插合时确认完全插合到位（锁紧螺纹拧到底），插合不到位密封圈未完全压紧会进水。
安装方向。电缆出口朝下安装，防止水沿电缆倒灌入连接器。如果必须朝上安装，需要增加滴水弯（电缆在出口处弯成U形，水在弯曲处滴落不倒灌）。
压力平衡。深水设备中连接器内外有压差，可能导致密封圈变形或水渗入。可选配压力平衡元件（如防水透气阀），平衡内外压力。
选型总结。防水连接器选型的关键是确认浸水深度和持续时间。短时浅水选IP67，持续深水选IP68。我们科迎法电气提供IP67和IP68两种防护等级的防水连接器全规格产品线，欢迎咨询选型。
