分线盒（也称分配器或接线盒）是将一路输入电缆分接到多路输出电缆的连接器，用于工业传感器和执行器信号分配。分线盒的输入端通常为M12或M8的连接器，输出端为多个M12或M8连接器。选型时需要确认连接器规格、分支数量、电流分配和安装方式。我们上海科迎法电气在分线盒的设计和工业应用方面积累了丰富经验。本文从自动化设备设计工程师的选型角度出发，把M12和M8的区别、分支数量选择、电流分配和安装方式讲清楚。
分线盒M12和M8分支数量和电流分配及安装方式选型详解

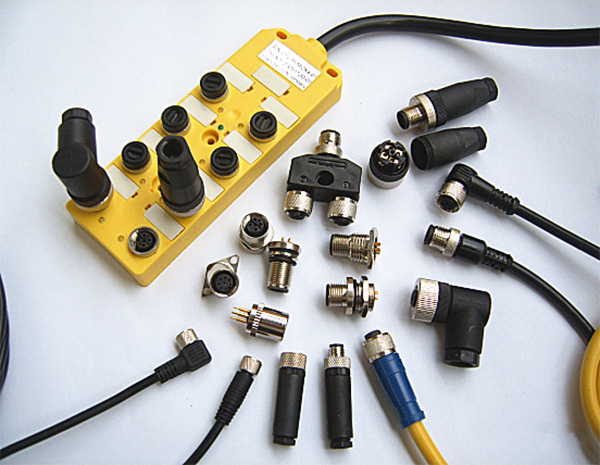

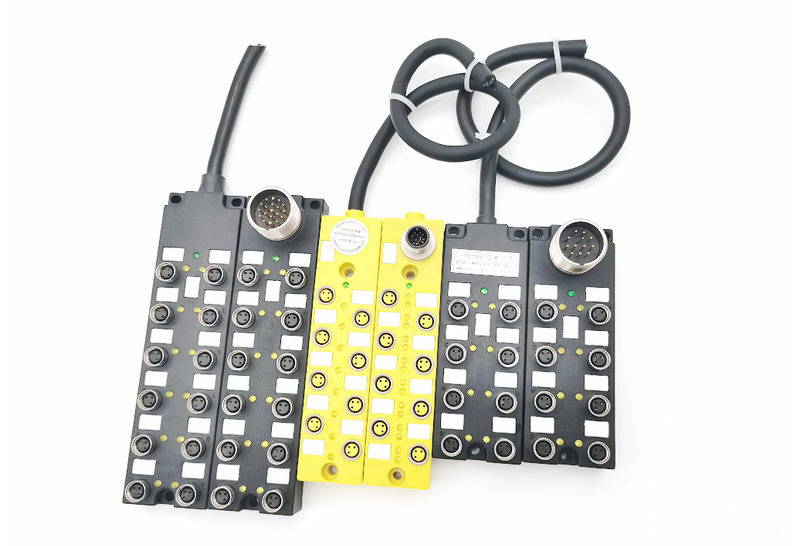

一、分线盒的基本结构
分线盒由壳体、输入端连接器、输出端连接器、内部接线板和密封件组成。输入端连接器连接主控电缆（来自PLC或控制器），输出端连接器连接各分支设备（传感器或执行器）。
壳体材料。标准PA66尼龙（一般工业环境）。金属壳体（铝合金或不锈钢）用于强电磁干扰或腐蚀环境。壳体防护等级IP67（防短时浸水）。
输入端连接器。通常为M12或M8连接器（针式或孔式），4芯5芯或8芯。输入电缆长度0.1到5米可定制。
输出端连接器。多个M12或M8连接器（孔式或针式），每个输出连接器3芯4芯或5芯。输出数量2到16路不等。
内部接线板。将输入电缆的各芯分配到各输出连接器。接线方式有螺钉压紧式和弹簧端子式。标准分线盒的接线是预接固定分配（1进4出4芯时，输入1到4芯分别接到4个输出的对应芯）。部分分线盒支持自定义分配（用户指定输入芯到输出芯的映射）。
二、M12和M8的对比
连接器规格。M12分线盒使用M12乘1螺纹连接器，额定电流4A（3到5芯）到1A（17芯），额定电压250V（3到4芯）到24V（17芯）。M8分线盒使用M8乘1螺纹连接器，额定电流4A（3芯）到1.5A（4到6芯），额定电压60V（3芯）到30V（4到6芯）。M12的电流和电压等级高于M8。
外形尺寸。M12分线盒壳体尺寸通常50乘50乘30毫米到150乘100乘40毫米（取决于输出数量）。M8分线盒壳体更紧凑，通常40乘40乘25毫米到100乘80乘35毫米。
应用场景。M12分线盒适合标准工业传感器和执行器（接近开关、光电传感器、电磁阀），电流较大（4A），信号类型多（3到17芯）。M8分线盒适合小型传感器和空间紧凑的设备，电流较小（1.5到4A），芯数少（3到6芯）。
成本。M8分线盒成本低于M12分线盒（连接器尺寸小、材料少）。在不需要大电流和高芯数的场景中选M8可降低成本。
三、分支数量选择
分支数量定义。分支数量（也称输出路数）指分线盒的输出连接器数量。常见分支数量有2路、3路、4路、6路、8路、16路。
2路分线盒。1进2出。适合一对二分配（如一个PLC输入接两个传感器）。壳体最小，适合空间受限的安装。
4路分线盒。1进4出。最常用的分支数量。适合一个控制器端口接四个传感器或执行器。壳体尺寸适中，性价比最高。
8路分线盒。1进8出。适合多传感器集中分配（如一个工位8个传感器通过一个分线盒集中接到控制器）。减少主控电缆数量，简化布线。
16路分线盒。1进16出。适合大规模传感器阵列（如检测工位16个传感器集中分配）。需要8芯输入电缆（每路2芯，16路需要32芯，用8芯电缆分时复用或总线方式）。
分支数量选型。按实际连接的传感器数量选择分支数量。建议预留1到2路备用（如需要4路选6路分线盒，方便后期增加传感器）。分支数量越多壳体越大，安装空间需要确认。
四、电流分配和电压降
电流分配。标准分线盒将输入电缆的电源正极和负极分别接到所有输出连接器的对应芯。每个输出连接器可以从输入端获取电源。但总电流不能超过输入电缆和接线板的额定电流。
总电流限制。M12分线盒输入电缆4芯，额定电流4A。如果4路输出每路1A，总电流4A不超过额定。如果每路2A，总电流8A超过额定4A，会烧毁接线板。选型时确认所有输出设备的总电流不超过输入电缆的额定电流。
电压降。分线盒内部接线板和连接器有接触电阻（每个连接点约10到20毫欧）。输出路数越多，离输入端越远的输出电压降越大。对于4路分线盒，最远输出的电压降约0.1到0.2伏（在1A电流下）。对于16路分线盒，最远输出的电压降可能0.3到0.5伏。电压降过大可能导致传感器供电不足。
电压降计算。电压降等于输出电流乘以线路电阻。线路电阻包括输入电缆电阻、接线板电阻和输出连接器电阻。例如1米输入电缆（4芯0.34平方毫米）电阻约0.05欧，1A电流下电压降0.05伏。加上接线板和连接器电阻0.1欧，总电压降约0.15伏。
电源分配建议。对于大电流设备（如电磁阀，工作电流0.5到1A），减少分支数量（选4路而非8路）或增加输入电缆截面积。对于小电流设备（如接近开关，工作电流10到50毫安），分支数量可以多（选8路或16路）。
五、安装方式
螺纹安装。分线盒壳体有安装孔（M3或M4螺纹孔或通孔），用螺丝固定在设备面板或支架上。安装孔间距和尺寸需确认。适合面板固定安装。
导轨安装。分线盒壳体有DIN导轨卡扣，直接卡装在35毫米标准DIN导轨上。适合控制柜内安装。导轨安装不需要打孔，安装方便。
磁性安装。分线盒底部有强磁铁，吸附在金属设备表面。适合临时安装或金属设备表面安装。不适合强振动环境（磁铁可能脱落）。
链条安装。分线盒有链条安装孔，用扎带或链条固定在电缆桥架或设备框架上。适合移动设备（如机器人手臂上随动安装）。
安装方向。电缆出口朝下安装（防止水沿电缆倒灌）。如果必须朝上安装，增加滴水弯。
六、选型要点和使用注意事项
确认连接器规格。输入端和输出端的连接器规格（M12或M8）、芯数、编码（A或B）和针孔类型必须与对接设备匹配。
确认分支数量。按实际设备数量选分支数量，预留1到2路备用。
确认总电流。所有输出设备的总电流不超过输入电缆的额定电流。大电流设备减少分支数量。
确认防护等级。一般工业环境选IP67。潮湿或水冲洗环境选IP67加防潮密封。水下环境选IP68。
确认安装方式。面板固定选螺纹安装。控制柜内选导轨安装。移动设备选链条安装。
确认接线方式。标准分线盒为预接固定分配。如需自定义分配（如输入5芯分配到不同输出的不同芯），选可定制接线分线盒。
使用维护。定期检查接线端子螺丝紧固状态。检查密封圈是否老化。检查电缆护套是否破损。分线盒进水时立即断电检查。
选型总结。分线盒选型的关键是确认连接器规格、分支数量和总电流。M12适合大电流多芯，M8适合小电流紧凑安装。我们科迎法电气提供M12和M8分线盒全规格产品线，2到16路分支数量可选，欢迎咨询选型。
