M8连接器3芯和4芯是工业传感器最常用的两种芯数配置，3芯用于三线制传感器（PNP或NPN输出），4芯用于四线制传感器（双输出或电源加双信号）。两种芯数的引脚定义不同，接线方式也不同，接错会导致传感器无信号或烧毁。我们上海科迎法电气在M8连接器的设计和工业传感器应用方面积累了丰富经验。本文从设备设计工程师和维修电工的选型接线角度出发，把3芯和4芯的引脚定义、信号分配、PNP和NPN接线区别和故障排查方法讲清楚。

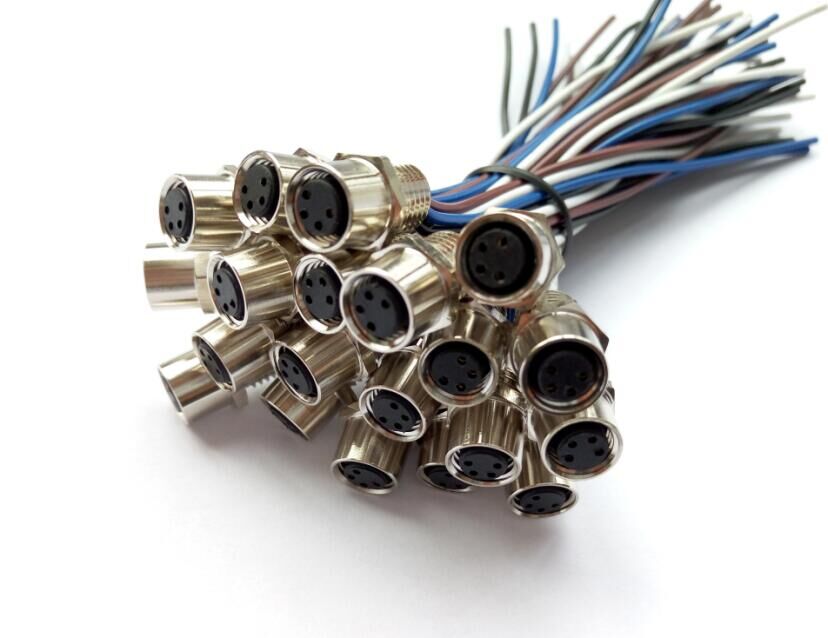

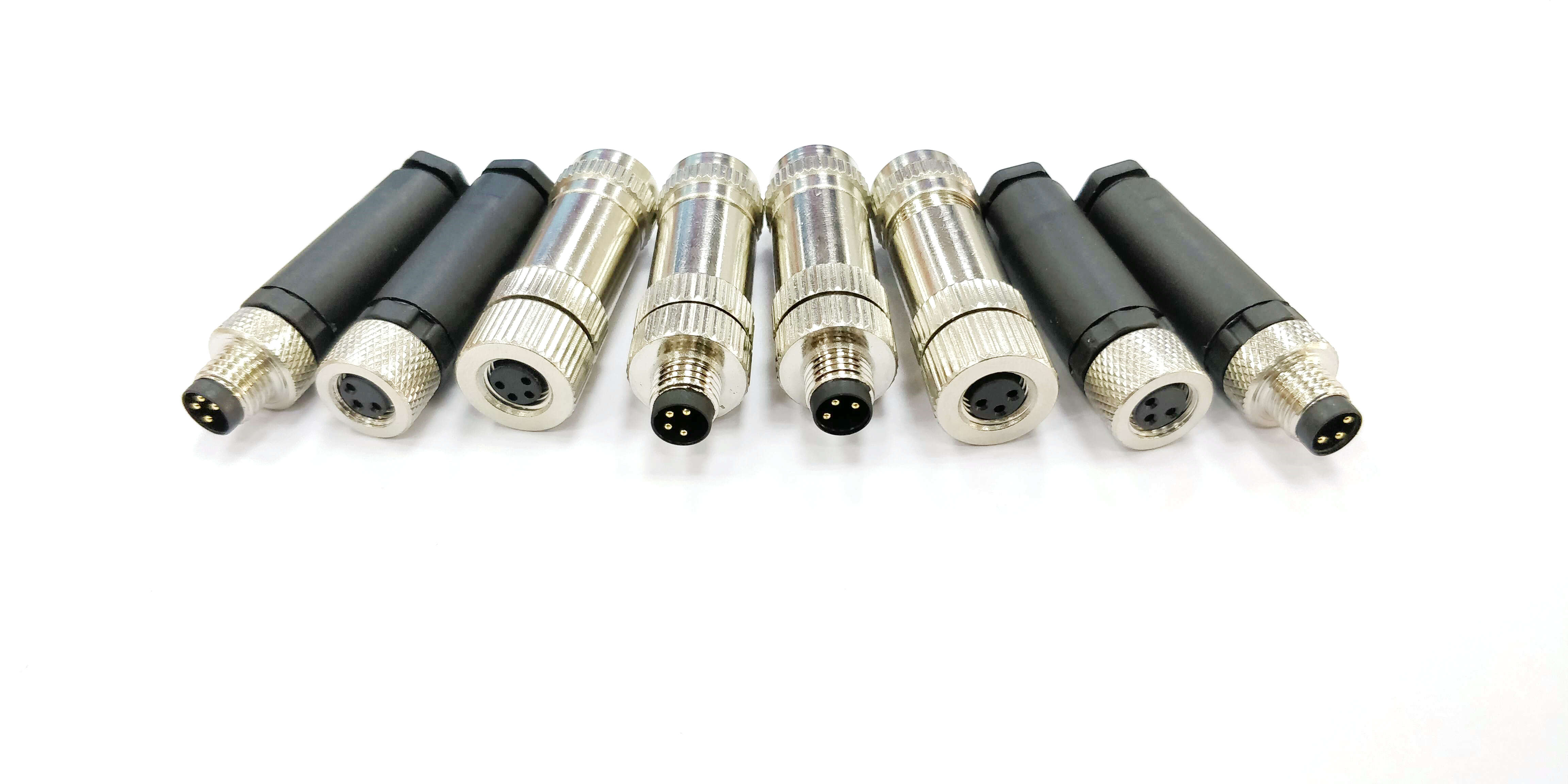

M8连接器3芯和4芯信号引脚定义对照和接线方法详解
一、M8连接器3芯引脚定义和信号分配
M8连接器3芯是三线制传感器的标准配置。三个引脚分别定义为电源正、电源负和信号。
标准引脚定义。引脚1为电源正极（通常棕色线，接24伏直流正极）。引脚3为电源负极（通常蓝色线，接0伏直流负极）。引脚4为信号输出（通常黑色线，接控制器的输入端）。注意引脚编号跳过引脚2（3芯连接器只有引脚1、3、4，没有引脚2）。
信号类型。3芯连接器传输的是开关量信号（数字量信号），传感器输出高电平（24伏）或低电平（0伏）表示检测到或未检测到目标。信号类型取决于传感器的输出方式：PNP输出或NPN输出。
额定参数。3芯M8连接器额定电流4A（单芯截面积大），额定电压60伏（适合24伏直流供电和信号传输）。接触电阻不大于8毫欧。防护等级IP67。
二、M8连接器4芯引脚定义和信号分配
M8连接器4芯是四线制传感器或双信号传感器的配置。四个引脚分别定义为电源正、电源负和两路信号。
标准引脚定义。引脚1为电源正极（棕色线，接24伏直流正极）。引脚2为信号2或备用（白色线，接第二路信号或空）。引脚3为电源负极（蓝色线，接0伏直流负极）。引脚4为信号1（黑色线，接控制器第一路输入端）。
信号类型。4芯连接器可以传输两路开关量信号。引脚4为信号1（主信号），引脚2为信号2（副信号）。双信号传感器（如双通道安全光幕、有到位和原位两个信号的气缸传感器）使用4芯连接器。
另一种引脚定义。部分4芯传感器采用不同的引脚定义。例如NAMUR传感器（本安型接近开关）引脚1和3为电源，引脚2和4为信号正负。IO-Link通讯传感器引脚1为电源正，引脚3为电源负，引脚4为IO-Link信号线（双向数字通讯），引脚2为备用或附加功能。
额定参数。4芯M8连接器额定电流1.5A（单芯截面积减小），额定电压30伏。接触电阻不大于8毫欧。防护等级IP67。
三、PNP和NPN传感器的接线区别
PNP和NPN是三线制传感器的两种输出方式，接线方式不同。
PNP输出传感器接线。PNP传感器在检测到目标时，信号引脚（引脚4）输出高电平（24伏），电流从传感器信号脚流出，经过控制器输入电阻到0伏。接线：引脚1接24伏正极，引脚3接0伏负极，引脚4接控制器PNP输入端。控制器输入端需要接0伏形成回路。
NPN输出传感器接线。NPN传感器在检测到目标时，信号引脚（引脚4）输出低电平（0伏），电流从24伏经过控制器输入电阻流入传感器信号脚。接线：引脚1接24伏正极，引脚3接0伏负极，引脚4接控制器NPN输入端。控制器输入端需要接24伏形成回路。
PNP和NPN的接线区别。PNP传感器信号线输出正电压（源型输出），控制器输入端接负极。NPN传感器信号线输出负电压（漏型输出），控制器输入端接正极。控制器输入端类型必须与传感器输出类型匹配。PNP传感器配PNP输入控制器，NPN传感器配NPN输入控制器。
选型确认。选型时确认传感器的输出类型（PNP还是NPN），选择匹配的控制器输入模块。部分控制器支持PNP和NPN双模式输入（通过软件或拨码开关切换）。
四、3芯和4芯的选型方法
确认传感器线制。三线制传感器（电源正、电源负、信号各一根）选3芯连接器。四线制传感器（电源正、电源负、两路信号各一根）选4芯连接器。选型前查看传感器说明书确认线制。
确认信号数量。单信号传感器选3芯。双信号传感器选4芯。如果需要传输两路独立信号（如到位和原位），必须选4芯。
确认通讯协议。开关量信号选3芯或4芯。IO-Link通讯选4芯（引脚4为IO-Link信号线，引脚2为备用）。NAMUR本安传感器选4芯。
确认电流大小。3芯额定电流4A，适合大电流信号。4芯额定电流1.5A，适合小电流信号。如传感器工作电流大于1.5A，必须选3芯。
确认编码。3芯和4芯通常为A编码（标准编码）。5芯为B编码（防插错）。确认对接设备的编码类型。
五、接线方法和注意事项
线芯颜色标准。工业传感器线芯颜色有国际标准。棕色线接电源正极（引脚1）。蓝色线接电源负极（引脚3）。黑色线接信号（引脚4）。白色线接信号2或备用（引脚2）。黑色和白色线的功能可能因传感器型号不同有变化，接线前查看传感器说明书。
接线步骤。第一步剥去电缆外皮约15到20毫米。第二步按引脚定义将各色线芯插入对应的接线端子。第三步用螺丝刀拧紧接线端子螺丝（螺钉压紧式）或插入端子孔（快速接线式）。第四步拉扯线芯确认接线牢固。第五步检查线芯颜色与引脚定义对应正确。
接线注意事项。第一不要将电源正极接到信号引脚，可能烧毁传感器输出管芯。第二不要将电源正负极接反，可能损坏传感器内部电路。第三线芯剥皮长度适中，露出铜丝太长可能短路。第四拧紧螺丝力度适中，过紧可能夹断线芯，过松接触不良。第五接线完成后用万用表测量引脚间电阻，确认无短路。
六、常见故障排查
故障一传感器无信号输出。检查步骤：第一确认电源电压正常（24伏直流）。第二确认电源正负极接线正确。第三确认信号线连接到控制器输入端。第四确认控制器输入类型与传感器输出类型匹配（PNP或NPN）。第五用万用表在传感器信号引脚测量电压，检测到目标时应有电压变化。
故障二信号不稳定。原因：接线松动、线芯氧化、连接器接触不良、电缆屏蔽未接地。处理：检查接线端子螺丝、清洁线芯氧化层、更换连接器、检查屏蔽接地。
故障三连接器进水。原因：密封圈老化或损坏。处理：更换密封圈或更换整个连接器。确认防护等级满足环境要求。
故障四连接器插拔困难。原因：螺纹损伤或内部卡涩。处理：检查螺纹和内部结构，必要时更换连接器。不要强行拧入，可能损坏螺纹。
选型总结。M8连接器3芯和4芯选型的关键是确认传感器线制和信号数量。三线制PNP或NPN传感器选3芯。四线制双信号或IO-Link传感器选4芯。接线时确认线芯颜色和引脚定义对应，PNP和NPN接线方式不同。我们科迎法电气提供M8连接器3芯4芯5芯6芯全规格产品线，欢迎咨询选型。
