电磁阀连接器是连接电磁阀线圈和控制器的电气接口，带灯型连接器在接线座上集成LED指示灯，直观显示电磁阀的通电状态。带灯和不带灯连接器在外形和电气参数上相同，但在故障诊断和维护效率上有显著差异。我们上海科迎法电气在电磁阀连接器的设计和应用方面积累了丰富经验。本文从维修电工和设备工程师的选型使用角度出发，把带灯和不带灯的区别、LED接线原理、故障判断方法和选型要点讲清楚。
电磁阀连接器带灯和不带灯有什么区别？
一、电磁阀连接器的基本结构

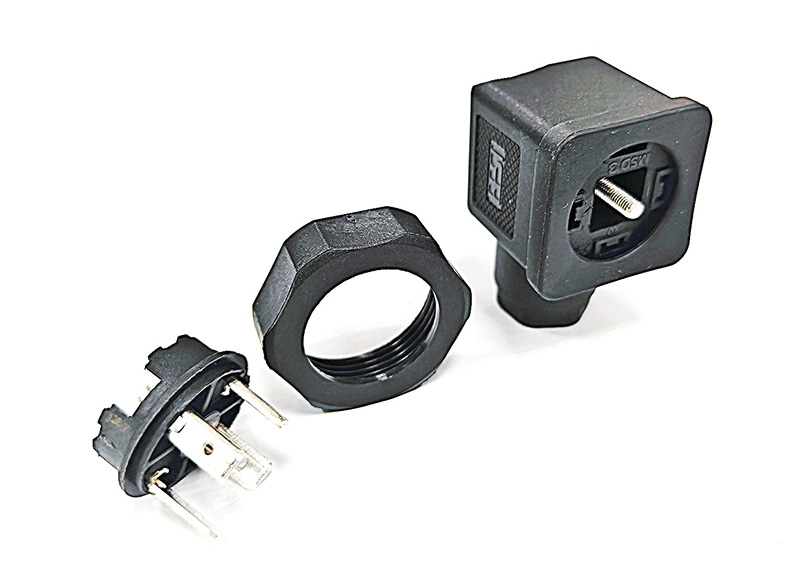

电磁阀连接器（也称电磁阀插头或电磁阀接线座）由壳体、接触件、密封圈和接线端子组成。连接器通过螺纹安装在电磁阀线圈端面上（M8或M12螺纹），接触件与线圈引脚对接，接线端子连接外部控制电缆。
接线方式。电磁阀连接器常见接线方式有螺钉压紧式和快速接线式。螺钉压紧式用螺丝刀将线芯压紧在接线端子上，接触可靠。快速接线式利用弹簧端子或插拔端子，免工具接线，适合快速安装。
接触件配置。电磁阀连接器标准配置2针加接地（2针加PE）或3针加接地。2针用于线圈的正负极，接地端连接电磁阀金属外壳的保护接地。3针用于带反馈信号的电磁阀（正极、负极、信号）。
密封等级。IP65或IP67。IP65防喷水，适合一般工业环境。IP67防短时浸水，适合潮湿或有水冲洗的环境。

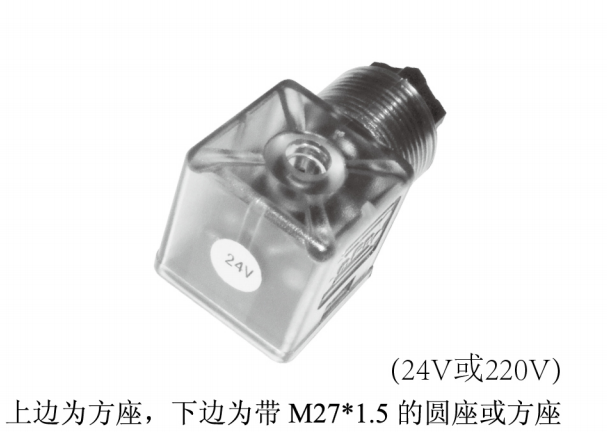

二、带灯型电磁阀连接器的LED指示灯
带灯型电磁阀连接器在接线座内部集成LED指示灯和限流电阻，LED与线圈并联（或通过整流桥并联），当电磁阀通电时LED点亮，断电时熄灭。
LED接线原理。直流电磁阀连接器中LED直接并联在线圈两端，串联限流电阻。线圈通电时电流流过LED点亮。LED极性与线圈电压极性一致，正极接线圈正极，负极接线圈负极。限流电阻按线圈电压选择，24伏直流选2到3千欧电阻，电流约8到12毫安。
交流电磁阀连接器中LED需要整流桥（桥式整流）将交流转为直流后驱动LED。整流桥保证LED在交流正负半周都点亮（实际LED以100赫兹闪烁，人眼看到常亮）。整流桥型号通常1N4004或类似二极管。
极性保护。直流带灯连接器有极性区分，正负极接反LED不亮（但电磁阀仍可工作，因为线圈不区分极性）。部分带灯连接器增加反向并联二极管保护LED，正反接都亮。
三、带灯和不带灯连接器的区别
功能区别。带灯型有通电状态指示，不带灯型无指示。带灯型可以在设备运行时直观判断电磁阀是否通电，不需要用万用表测量。
故障诊断效率。带灯型在设备故障时快速判断电磁阀是否通电。LED亮说明控制器有输出，问题在电磁阀线圈或机械部分。LED不亮说明控制器无输出或接线断路。不带灯型需要用万用表逐点测量电压，诊断时间长。
成本差异。带灯型比不带灯型贵约百分之20到百分之30。但在维护效率提升和停机时间减少方面带来的收益远超成本差异。
适用场景。带灯型适合需要快速故障诊断的设备（生产线、自动化设备）。不带灯型适合成本敏感或不需要指示的应用（简单控制回路）。
电气参数差异。带灯型在LED回路消耗约8到12毫安电流，对于大功率电磁阀（数百毫安到安培级）影响可忽略。对于低功率电磁阀（数十毫安），LED回路电流占比可能影响线圈驱动能力，需要确认。
四、LED指示灯故障判断方法
故障一 LED不亮但电磁阀动作。控制器有输出，电磁阀正常动作，但LED不亮。原因：LED损坏或限流电阻断路。处理：更换连接器或更换LED模块。不影响电磁阀工作，但失去指示功能。
故障二 LED亮但电磁阀不动作。控制器有输出，LED亮，但电磁阀不动作。原因：电磁阀线圈断路或短路，机械卡死。处理：用万用表测量线圈电阻，判断线圈是否断路或短路。检查机械部分是否卡涩。
故障三 LED不亮且电磁阀不动作。控制器无输出或接线断路。原因：控制器输出故障、电缆断线、接线松动。处理：用万用表从控制器端逐点测量电压到连接器端，定位断路点。检查控制器输出继电器和接线端子。
故障四 LED闪烁。LED亮度不稳定或闪烁。原因：接线松动导致接触不良，控制器输出电压波动，或LED限流电阻接触不良。处理：检查接线端子螺丝是否拧紧，测量控制器输出电压稳定性。
故障五 LED暗淡。LED亮度低于正常。原因：线圈电压偏低（低于额定电压百分之85），限流电阻过大，或LED老化。处理：测量线圈电压是否正常。如电压正常但LED暗淡，更换连接器。
五、电磁阀连接器选型要点
确认电压类型。直流24伏选直流带灯型（LED直接并联）。交流220伏选交流带灯型（LED经整流桥并联）。直流和交流的LED接线不同，不能混用。
确认螺纹规格。电磁阀线圈端面的螺纹规格决定连接器螺纹。常见M8乘1（小型电磁阀）、M12乘1（标准电磁阀）和PG9（大型电磁阀）。选型时确认电磁阀线圈的安装螺纹。
确认芯数。2针加接地用于单线圈电磁阀。3针加接地用于双线圈电磁阀或带反馈电磁阀。确认电磁阀的引脚数量和定义。
确认防护等级。一般工业环境选IP65。潮湿或有水冲洗环境选IP67。户外环境选IP67加紫外防护壳体。
确认指示灯需求。生产线和自动化设备选带灯型（提高维护效率）。简单控制回路选不带灯型（降低成本）。
确认壳体材质。标准PA66尼龙（一般工业）。金属壳体（电磁干扰环境或高温环境）。
六、使用维护注意事项
接线极性。直流带灯连接器有正负极区分。正极接线圈正极（通常棕色线），负极接线圈负极（通常蓝色线）。接反LED不亮但不影响电磁阀工作。
接线牢固。螺钉压紧式接线端子的螺丝必须拧紧，松动导致接触不良和LED闪烁。定期检查接线端子螺丝紧固状态。
密封检查。IP67密封圈老化会导致水汽进入连接器，LED和接触件氧化。定期检查密封圈状态，必要时更换。
LED更换。LED损坏后可以更换整个连接器或更换LED模块（如连接器设计为可拆卸LED模块）。不要尝试拆开连接器更换LED内部元件，可能损坏密封结构。
温度限制。LED的工作温度通常负25到正80摄氏度。高温环境（如靠近热源的电磁阀）可能导致LED加速老化或亮度降低。高温环境选耐高温LED型号。
选型总结。电磁阀连接器选型的关键是确认是否需要指示灯、电压类型和螺纹规格。生产线选带灯型提高维护效率。我们科迎法电气提供带灯和不带灯两种电磁阀连接器全规格产品线，欢迎咨询选型。
